(openPR) Galvanisch getrennter 12-Port-Power-over-Ethernet-PSE-Controller-Chipsatz macht Optokoppler überflüssig und minimiert die Kosten der Gesamtlösung
Milpitas, California (USA) – 2. Mai 2011. Linear Technology Corporation präsentiert den Chipsatz LTC4270/ LTC4271, einen isolierten 12-Port-PSE- (Power Source Equipment) Controller für Anwendungen in IEEE-802.3at- (PoE+) Type-1- und Type-2-konformen

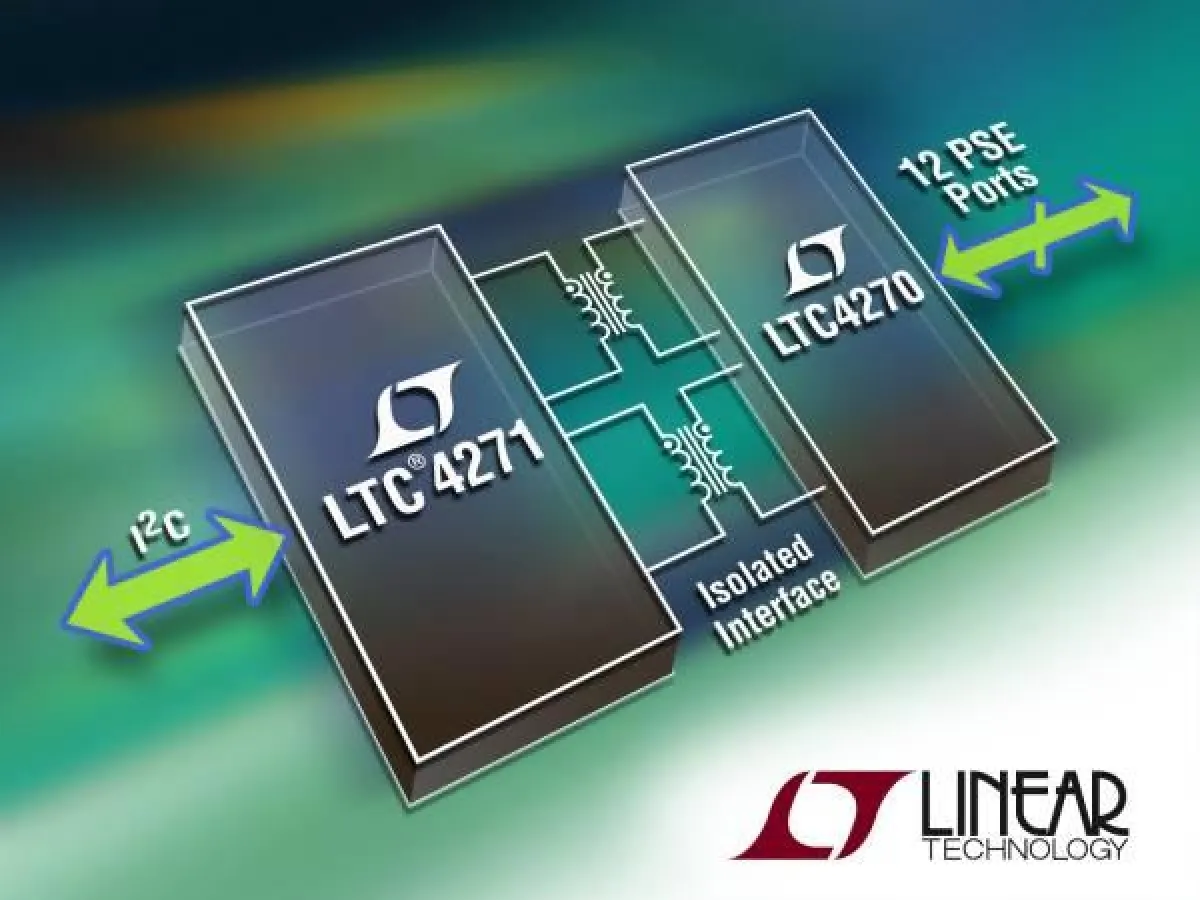

PoE- (Power over Ethernet) Systemen. Der LTC4270/71 bietet 12 voneinander unabhängige PSE-Kanäle und vereinfacht dadurch das Design, verringert die Anzahl der Bauteile, spart Platz und reduziert die Kosten der Gesamtlösung. Der LTC4271 verfügt über eine digitale Schnittstelle zum PSE-Host und der LTC4270 über eine Hochspannungs-Ethernet-Schnittstelle; die beiden ICs werden über preiswerte Ethernet-Übertrager miteinander gekoppelt. Im Vergleich zu herkömmlichen Designs spart man durch das Kommunikationsprotokoll für übertrager-getrennte Kommunikation bis zu sechs teuere Optokoppler und eine komplexe, galvanisch getrennte
3,3V-Stromversorgung ein. Dadurch erzielt man signifikante Kosteneinsparungen und erhält ein robusteres, fertigungsfreundlicheres Design.
Der Chipsatz LTC4270/LTC4271 eignet sich für eine Vielzahl von PSE-Anwendungen, darunter Switches, Router, Hubs und Midspans der nächsten Generation. Anwender werden die Robustheit der 80V-Ports zu schätzen wissen. Zudem hält der neue Chipsatz den Branchenrekord für geringste Verlustleistung; dadurch gestaltet sich das thermische Design wesentlich einfacher als bei PSEs, die weniger robuste MOSFETs mit normalerweise höherem RDS(ON) enthalten. Die PD- (Powered Device) Erkennung erfolgt mithilfe eines proprietären Dual-Mode/4-Punkt-Erkennungsmechanismus, der maximale Immunität gegenüber Falscherkennung bietet. Der Chipsatz verfügt über ein hochentwickeltes Power-Management einschließlich priorisiertem, schnellem Herunterfahren sowie 14-bit-Spannungs- und Stromüberwachung (individuell für jeden Port),
8-bit-programmierbarer Strombegrenzung, 7-bit-programmierbarer Überstrombegrenzung und jederzeit aktualisierbarer Firmware. Über eine 1MHz-I2C-Schnittstelle kann ein Host-Controller das IC digital konfigurieren oder die erfassten Spannungs- und Stromwerte abfragen. Durch die Verfügbarkeit von “C”-Bibliotheken verringern sich die Entwicklungskosten und verkürzt sich die Time-to-Market.
Der LTC4270 ist in Versionen für drei unterschiedliche Leistungsklassen erhältlich:
Die A-Grade-Version arbeitet mit Linears LTPoE++™-Signalisierung und unterstützt PDs bis 90W; die B-Grade-Version arbeitet mit PoE+-Signalisierung und unterstützt PDs bis 25,5W;
die C-Grade-Version arbeitet mit PoE-Signalisierung und unterstützt PDs bis 13W. Alle diese Chipsätze sind für den industriellen Temperaturbereich spezifiziert. Der LTC4270 besitzt ein RoHS-konformes, 52-poliges, 7mm x 8mm großes QFN-Gehäuse und der LTC4271 ein
24-poliges, 4mm x 4mm großes QFN-Gehäuse. Der Chipsatz LTC4270/71 ist ab sofort in Produktionsstückzahlen lieferbar. Der Chipsatz LTC4270/LTC4271 ist rückwärtskompatibel mit dem 4-Port-PoE+PSE-Controller LTC4266 und dem 1-Port-PoE+PSE-Controller LTC4274. In allen diesen Produkten steckt jahrelange Erfahrung im PoE-Schaltungsdesign, das gewährleistet einen problemlosen Übergang zu dem neuen PoE+-Standard oder höheren Leistungen. Weitere Produktinformationen finden Sie unter www.linear.com/product/LTC4270.
Die wichtigsten Leistungsmerkmale: LTC4270/LTC4271
• 12 voneinander unabhängige PSE-Kanäle
• Konform mit IEEE 802.3at Type 1 und 2
• Chipsatz bewirkt Potenzialtrennung
Verringert Materialkosten
Spart bis zu 6 schnelle Optokoppler ein
Macht galvanisch getrennte 3,3V-Stromversorgung überflüssig
• Geringe Leistungsaufnahme
0,25Ohm-Strommesswiderstand pro Kanal
• Sehr zuverlässige 4-Point-PD-Erkennung
2-Punkt Forced Voltage
2-Punkt Forced Current
• Temperaturüberwachung
• VEE- & VPORT-Überwachung
• Gleitende IPORT-Mittelung über 1 Sekunde
• Serielle, 1MHz-I2C-kompatible Steuerungsschnittstelle
• Drei Leistungsklassen
A-Grade –LTPoE++ 35W bis 90W
B-Grade –PoE+ 25,5W
C-Grade –PoE 13W
• 52-poliges, 7mm x 8mm großes QFN-Gehäuse (LTC4270) bzw. 24-poliges, 4mm x 4mm großes QFN-Gehäuse (LTC4271)
