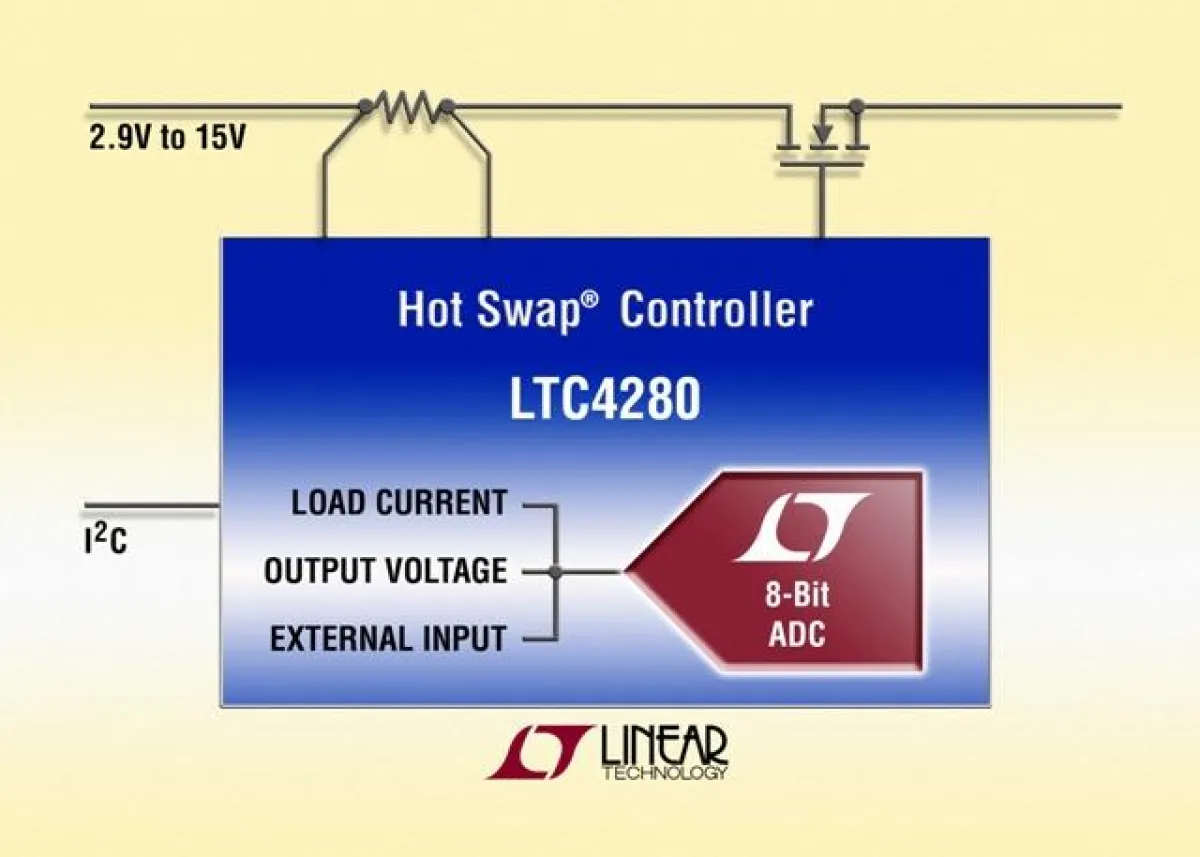

(openPR) Milpitas, California (USA) – 20. Mai 2010. Linear Technology Corporation präsentiert den LTC®4280, einen Hot-Swap™-Controller für 2,9V bis 15V Betriebsspannung mit integriertem 8-bit-ADC und I2C-kompatibler Schnittstelle. Der integrierte digitale Power-Monitor überwacht Kartenspannungen und -ströme und protokolliert etwaige Fehlerzustände; er ermöglicht dadurch ein ausgeklügeltes Plattformmanagement in hochverfügbaren Systemen. Bei solchen Systemen ist eine sorgfältige Überwachung des "Gesundheitszustands" und der Integrität der Versorgungsschienen unabdingbar. Die in den A/D-Wandler-Registern abgelegten Informationen können über den I2C-Bus abgefragt werden. Auf diese Weise lässt sich ermitteln, ob die Stromaufnahme einer Karte im normalen Bereich liegt oder ob ein abnormaler Betriebszustand vorliegt. Der LTC4280 ermög¬licht es, problematische Karten zu erkennen, bevor sie ausfallen, und erhöht dadurch die Systemzuverlässigkeit.
Der LTC4280 eignet sich für eine Vielzahl von Anwendungen, darunter Systeme mit redundanter 12V-Stromversorgung, bei denen während des Umschaltens der Stromversorgung Betriebsspannungstransienten auftreten. Der Controller ermöglicht es, die Anstiegsgeschwindigkeit der Kartenbetriebsspannungen beim Hochfahren und den maximalen Einschaltstrom zu programmieren. Der LTC4280 bietet eine Überstromschutzfunktion mit programmierbarer Ansprechzeit und einer Strombegrenzungsspannung von 26mV und kommt dadurch mit Eingangs- und Ausgangsspannungstransienten unterschiedlichster Art zurecht. Auch die Unter- und Überspannungsschwellen sind individuell program1mierbar. Falls der Controller über das vorgegebene Zeitlimit hinweg im Strombegrenzungsmodus verbleibt, trennt er die Last automatisch ab; er kann außerdem so konfiguriert werden, dass er nach einem solchen Ereignis im abgeschalteten Zustand verbleibt oder automatisch einen neuen Einschaltversuch unternimmt. Der LTC4280 kann im Falle eines Fehlers einen Host-Interrupt auslösen und meldet den Zustand "Ausgangsspannung ok" durch ein "Power-Good"-Signal. Er erkennt, wenn eine Karte eingesteckt wird und schaltet den Pass-Transistor ab, wenn ein externer Stromversorgungsmonitor nicht innerhalb eines vorgegebenen Zeitlimits "Power good" signalisiert.
Der LTC4280 ist in Versionen für den kommerziellen Temperaturbereich von 0°C
bis +70°C und für den industriellen Temperaturbereich von –40°C-bis +85°C erhältlich.
Er besitzt ein RoHS-konformes, 24-poliges, 4mm x 5mm großes QFN-Gehäuse. Der LTC4280 ergänzt die Hochspannungs-Hot-Swap™-Controller LTC4260 (positiv) und LTC4261 (negativ), die ebenfalls über integrierte ADCs und I2C-Schnittstellen verfügen. Weitere Informationen, auch über andere Produkte von Linear Technology, finden Sie unter http://www.linear.com/pr/4280.
Die wichtigsten Leistungsmerkmale: LTC4280
• Ermöglicht sicheres Einstecken in spannungsführenden Backplane-Bus
• Spannungs- und Stromüberwachung durch 8-bit-A/D-Wandler
• I2C /SMBus-Schnittstelle
• Weiter Betriebsspannungsbereich: 2,9V bis 15V
• Programmierbare Ansprechzeit für Überstromschutz
• High-Side-Ansteuerung für externen N-Kanal-MOSFET
• Kein externer Gate-Konden¬sator erforderlich
• Eingangs-Überspannungs-/Unterspannungsschutz
• Nach Auftreten eines Fehlers wahlweise automatische dauerhafte Abschaltung oder automatischer Wiedereinschaltversuch
• Alarmierung des Host-Computers nach Auftreten eines Fehlers
• Foldback-Einschaltstrombegrenzung
• 24-poliges QFN-Gehäuse (4mm x 5mm)
