Linear Technology: Hochintegrierte Hot-Swap-Lösung mit integriertem 5A-MOSFET und Strommesswiderstand

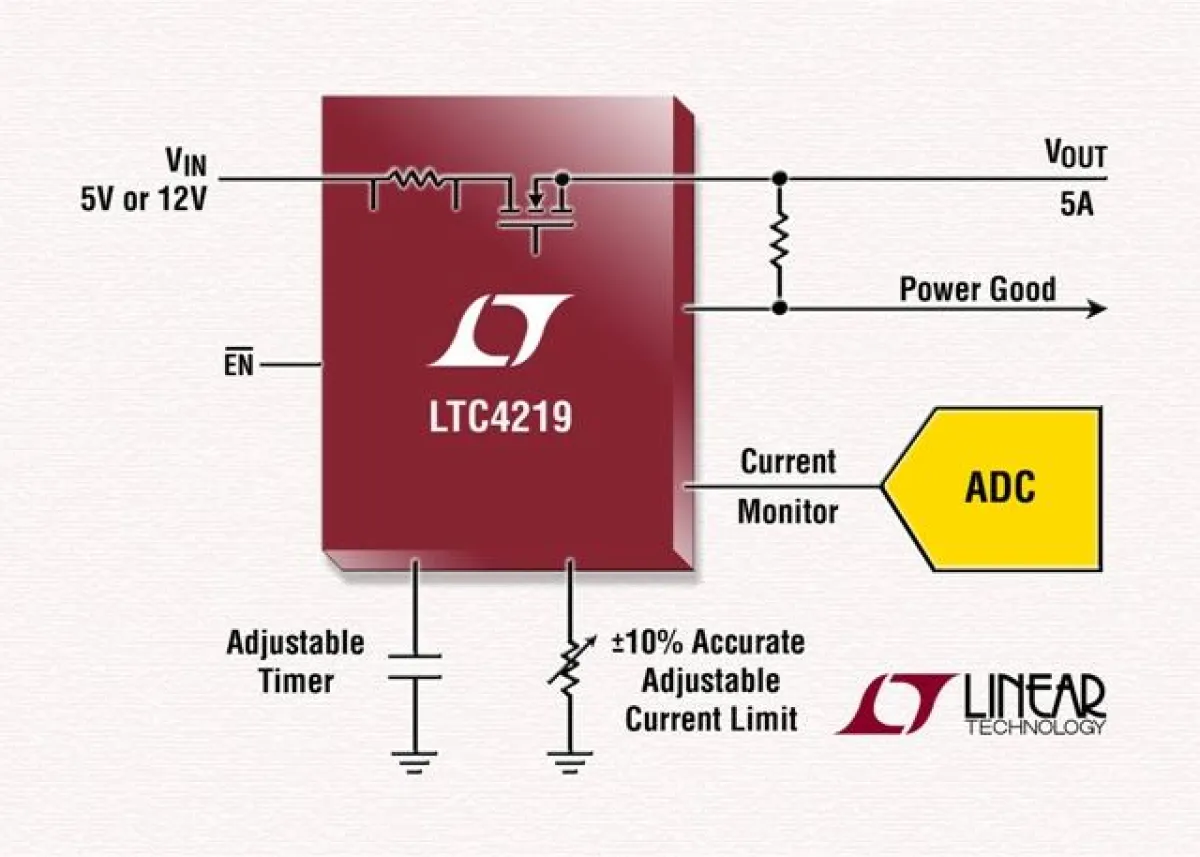

(openPR) Milpitas, California (USA) – 30. Juni 2010. Linear Technology Corporation präsentiert den LTC4219, einen 5A-Hot-Swap™-Controller zum Schutz von Baugruppen mit geringer Leistungsaufnahme und Betriebsspannungen von 2,9V bis 15V. Der LTC4219 begrenzt den Einschaltstrom beim Hochfahren und ermöglicht es dadurch, eine Karte sicher in einen unter Spannung stehenden Rückwandbus einzustecken oder herauszunehmen. Typische Hot-Swap-Controller erfordern mehrere externe Bauelemente. Im Gegensatz dazu enthält der LTC4219 im Ausgangspfad einen Leistungs-MOSFET und einen Strommesswiderstand zur Einschaltstrombegrenzung. Dadurch verringert sich die Anzahl der benötigten externen Bauelemente. Der Chip enthält außerdem eine dV/dT-Schaltung, die einen externen Gate-Kondensator überflüssig macht. Eine einstellbare Strombegrenzung ermöglicht es dem Anwender, die Strombegrenzungsschwelle an die jeweiligen Lastbedingungen (beispielsweise Anlauf einer Festplatte bis zum Normalbetrieb) anzupassen. Durch den hohen Integrationsgrad und das winzige DFN-Gehäuse ist der LTC4219 eine ideale Hot-Swap-Lösung für platzbeschränkte Anwendungen. Der LTC4219 eignet sich für eine Vielzahl von RAID-, Server-, Telekom- und industriellen Anwendungen, insbesondere solchen mit kompakten Baugruppen, die mit Technologien wie Fibre Channel arbeiten, deren Leistungsaufnahme typischerweise auf weniger als 25W begrenzt ist, weil sie so klein sind und keine großen Wärmemengen abgeben können. Der LTC4219 wurde mit Blick auf diesen Anwendungsbereich entwickelt. Beim Hochfahren wird der Einschaltstrom kontrolliert, indem die Anstiegsgeschwindigkeit des Gate-Spannung auf sichere 0,3V/ms begrenzt wird. Der Laststrom wird überwacht, indem die Spannung über dem internen 7,5mOhm-Messwiderstand gemessen und die Gate-Source-Spannung des internen 33mohm-MOSFETs entsprechend geregelt wird. Über einen separaten ISET-Anschluss kann die Strombegrenzung mit einer Genauigkeit von 10% (5A) für die Hochfahr-Phase und den Normalbetrieb eingestellt werden. Current-Foldback- und Power-Good-Schaltungen schützen den Schalter zudem vor exzessiven Lastströmen und zeigen an, ob die Betriebsspannung in Ordnung ist. Der LTC4219 bietet außerdem Stromüberwachungs-, Temperaturüberwachungs- und Fehler-Ausgänge sowie einen programmierbaren Strombegrenzungstimer.
