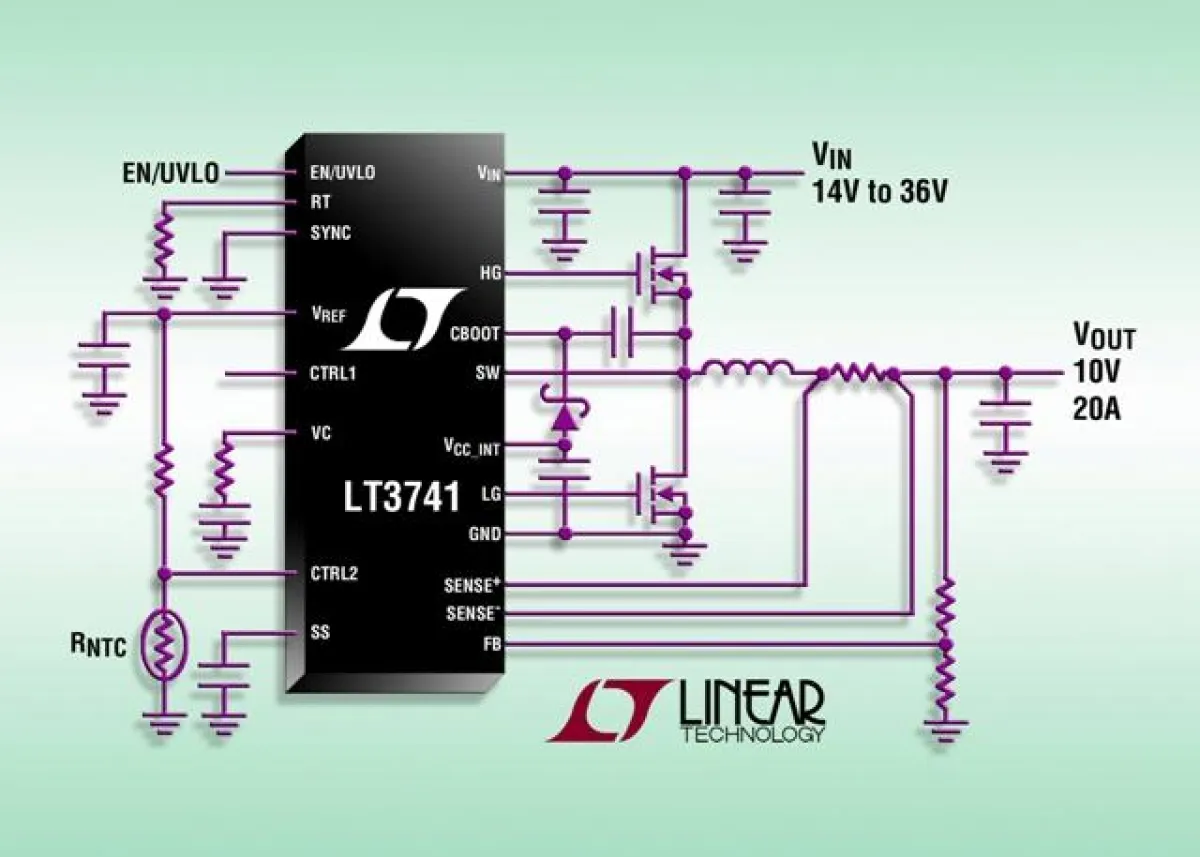

(openPR) Milpitas, California (USA) – 22. März 2010. Linear Technology präsentiert den LT3741, einen Synchron-DC/DC-Abwärtsreglercontroller zur Regelung von Strömen bis zu 20A mit einer Genauigkeit von ±6%. Durch seinen von 6V bis 36V reichenden Eingangsspannungsbereich und den Konstantstrom/Konstantspannungsbetrieb ist der LT3741 eine ideale Lösung für eine Vielzahl von Anwendungen, von Akku- und Supercap-Ladern über Lasertreiber bis hin zu Hochstrom-LED-Treibern. In Verbindung mit zwei geeigneten externen Schalter-MOSFETs kann ein Design auf der Basis des LT3741 einen kontinuierlichen Ausgangsstrom bis zu 20A bei einer Ausgangsspannung zwischen 0V und 34V liefern. Der hohe Wirkungsgrad von 95% macht einen externen Kühlkörper überflüssig. Die Schaltfrequenz des LT3471 ist programmierbar und kann mit einer externen Taktfrequenz zwischen 200kHz und 1MHz synchronisiert werden. Das gibt Entwicklern die Möglichkeit, den Wirkungsgrad zu optimieren und zugleich die Abmessungen der externen Bauteile zu minimieren. In Kombination mit dem nur 4mm x 4mm großen QFN-20-Gehäuse oder dem thermisch optimierten TSSOP-20-Gehäuse stellt der LT3741 eine äußerst kompakte Konstantspannungs-/Konstantstrom-Lösung dar.
Der LT3741 basiert auf einer Average-Current-Mode-Regler-Topologie, die den Strom durch die Induktivität über einen weiten Eingangsspannungsbereich von 0V bis VIN-2V regelt. Die Höhe des Stroms wird durch eine analoge Spannung an den CTRL-Anschlüssen und einen externen Strommesswiderstand vorgegeben. Dank seiner einzigartigen Topologie kann der LT3741 sowohl einen Strom liefern als auch einen externen Strom aufnehmen. Die geregelte Ausgangsspannung und der Überspannungsschutz werden über einen externen Spannungsteiler programmiert. Als weitere Besonderheiten sind zu erwähnen: hochgenaue externe Spannungsreferenz, ULVO-Anschluss für programmierbare Unterspannungs-Lockout-Funktion und interner Übertemperaturschutz.
Der LT3741EUF kommt in einem 20-poligen, 4mm x 4mm großen QFN-Gehäuse und der LT3741EFE im thermisch optimierten TSSOP-20-Gehäuse. Auch "I"-Versionen mit erweitertem Temperaturbereich (LT3741IUF und LT3741IFE) sind verfügbar. Alle Versionen sind ab Lager lieferbar. Weitere Informationen finden Sie unter www.linear.com.
Die wichtigsten Leistungsmerkmale: LT3741
• Steueranschluss zur exakten Programmierung des geregelten Ausgangsstroms
• ±1,5% Spannungsregelungsgenauigkeit
• ±6% Stromregelungsgenauigkeit
• Eingangsspannungsbereich 6V bis 36V
• Weiter Ausgangsspannungsbereich: 0V bis (VIN – 2V)
• Average-Current-Mode-Regelung
• Shutdown-Strom
