(openPR) Wirkungsgradstarker Dual-Synchron-Abwärtsreglercontroller bietet Komplettlösung für die Stromversorgung von DDR-Speicherchips und ist mit den DDR/DDR2/DDR3-Standards konform

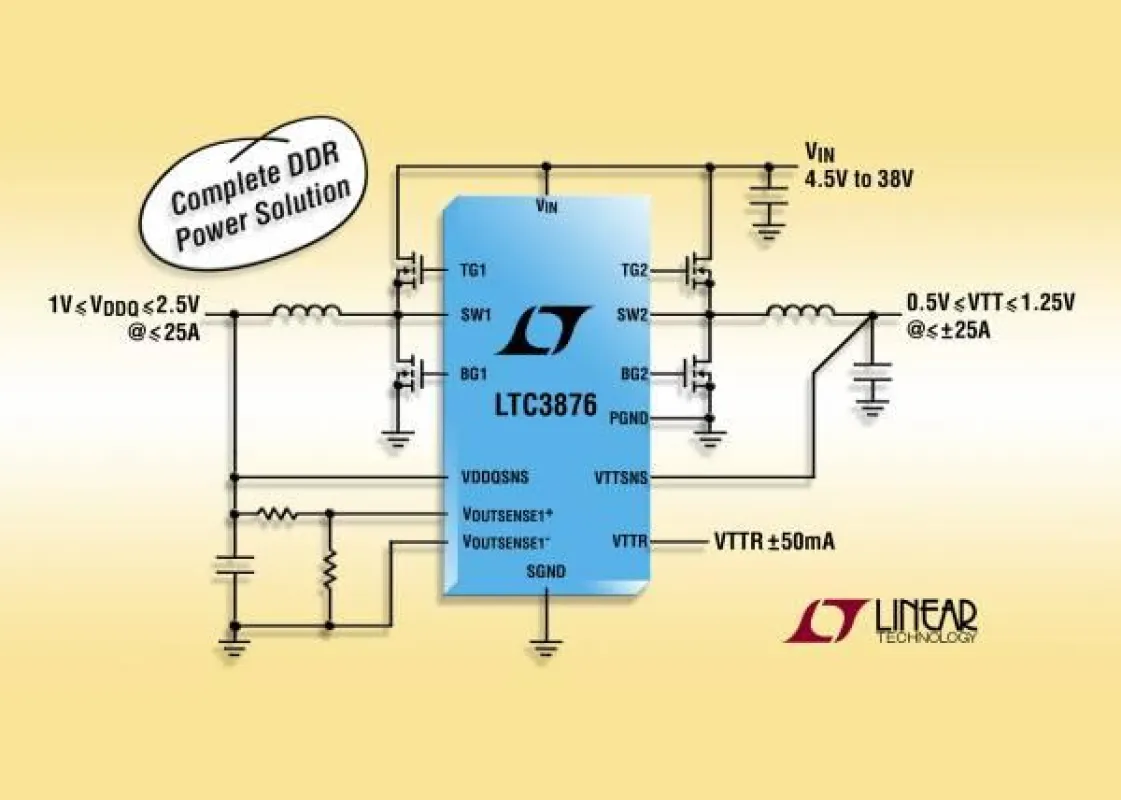

Milpitas, California (USA) – 15. Dezember 2011 – Linear Technology Corporation präsentiert den LTC3876, einen wirkungsgradstarken DC/DC-Synchron-Abwärtsreglercontroller mit zwei Ausgängen, der die Betriebsspannung VDDQ, die Busterminierungsspannung VTT und die Referenzspannung VTTR für Speicherchips nach DDR1/DDR2/DDR3- und künftigen Standards erzeugt. Der Ausgang des ersten Kanals erzeugt die im Bereich von 2,5V bis hinab zu 1V programmierbare Spannung VDDQ und ist für Ströme bis zu 25A (in Verbindung mit geeigneten externen Schalttransistoren) ausgelegt. Der Ausgang des zweiten Kanals erzeugt die Spannung VTT und zeichnet sich durch überlegene Lastregelung und exzellenten Wirkungsgrad aus. Ein interner LDO liefert die Referenzspannung VTTR mit einer Genauigkeit von ±1,2%. Sowohl VTT als auch VTTR werden durch einen internen Widerstandsspannungsteiler auf den halben Wert der Betriebsspannung VDDQ programmiert; sie können zwischen 1,25V und 0,5V betragen und unterstützen somit sämtliche DDR-Standards. Die VTT-Betriebsspannung erlaubt symmetrische Ausgangsströme bis zu ±25A (Quelle/Senke) an VTT und ±50mA an VTTR.
Der LTC3876 akzeptiert Eingangsspannungen zwischen 4,5V und 38V. Die Schaltfrequenz ist programmierbar und kann bis zu 2MHz betragen; das erlaubt die Verwendung sehr kleiner externer Bauteile. In rauschempfindlichen Anwendungen kann die Schaltfrequenz mit einem externen Taktsignal synchronisiert werden. Die beiden Kanäle können um 0°, 90°, 180° oder 270° phasenversetzt arbeiten. Dadurch verringern sich die Anforderungen an das Eingangsfilter, außerdem lassen sich dadurch unter Verwendung mehrerer ICs Mehrphasen-Stromversorgungen realisieren. Der LTC3876 basiert auf einer Valley-Current-Mode-Architektur mit kontrollierter On-Zeit. Der Chip unterstützt Ausgangsspannungs-Tracking, RSENSE- oder DCR-Stromabgriff sowie Remote-VDDQ-Spannungsabgriff, bietet eine programmierbare Soft-Start-Funktion und liefert ein "Power good"-Signal.
Der LTC3876 ist in einem thermisch optimierten, 38-poligen, 5mm x 7mm großen QFN-Gehäuse und im TSSOP-Gehäuse erhältlich. Der Chip ist für den Betriebstemperaturbereich von –40° bis +125°C spezifiziert. Weitere Informationen finden Sie unter www.linear.com/product/LTC3876
Die wichtigsten Leistungsmerkmale: LTC3876
• Wirkungsgradstarker Synchronbetrieb: bis zu 94%
• Controller mit zwei Ausgängen, bis zu 25A Strombelastbarkeit
• Weiter Eingangsspannungsbereich: 4,5V bis 38V
• VDDQ-Ausgangsspannungsbereich: 1V bis 2,5V
• VTT-Ausgangsspannungsbereich: 0,5V bis 1,25V
• ±1,2% Ausgangsspannungsgenauigkeit
• Feste Schaltfrequenz, im Bereich von 200kHz bis 2MHz programmierbar
• Mit externem Taktsignal synchronisierbar
• Programmierbare Soft-Start- oder Tracking-Funktion
• Wählbare Phasenverschiebung zwischen den Kanälen: 0°/90°/180°/270°
• Flaches, 38-poliges, 5mm × 7mm großes QFN-Gehäuse oder TSSOP-Gehäuse
