(openPR) Milpitas, California (USA) – 10. Februar 2010. Der neue LTC3633 ist ein wirkungsgradstarker 4MHz-Dual-Synchron-Abwärtsregler mit einer einzigartigen Current-Mode-Architektur und programmierbarer, konstanter Schaltfrequenz. Der Chip besitzt ein nur 4mm x 5mm großes QFN-Gehäuse und kann Dauer-Ausgangsströme bis zu 3A pro Kanal bei Ausgangsspannungen bis hinab zu 0,6V liefern. Der LTC3633 akzeptiert Eingangsspannungen zwischen 3,6V und 15V und ist dadurch eine ideale Lösung für den Betrieb an Zwei-Zellen-Li-Ion-Akkus oder einer 5V- oder 12V-Intermediate-Bus-Betriebsspannungsschiene. Die hohe, im Bereich von 800kHz bis 4MHz programmierbare Schaltfrequenz erlaubt die Verwendung winziger, preiswerter Kondensatoren und Induktivitäten.
Der LTC3633 enthält in jedem Kanal Schalter mit einem RDS(ON) von nur 50mOhm bzw. 80mOhm und erzielt dadurch Wirkungsgrade bis zu 96%. Seine einzigartige Regelschaltungsarchitektur erlaubt Tastverhältnisse bis hinab zu 5% bei Schaltfrequenzen bis zu 2,25MHz; der Chip ist dadurch eine ideale Lösung für Abwärtsregler-Anwendungen mit großem Eingangs-/
Ausgangsspannungsverhältnis, beispielsweise 12VIN zu 1,2VOUT. Die beiden Kanäle arbeiten um 180 Grad phasenverschoben, dadurch können die Eingangs- und Ausgangskondensatoren kleiner dimensioniert werden. Zur Maximierung des Wirkungsgrads kann der Chip bei geringer Last in den Burst Mode® mit einem extrem geringen Leerlauf-Ruhestrom von nur 500uA geschaltet werden. Dadurch eignet sich der LTC3633 hervorragend für Anwendungen, die eine möglichst lange Akkulaufzeit erfordern. In Anwendungen, in denen es auf möglichst geringes Schaltrauschen ankommt, kann der LTC3633 im Puls-Skipping- oder erzwungen-kontinuierlichen Modus betrieben werden, der die Ausgangsspannungswelligkeit reduziert und Störstrahlungsprobleme entschärft. Der Chip bietet außerdem "Power Good"-Überwachungsausgänge, unterstützt Ausgangsspannungs-Tracking, verfügt über unabhängige Soft-Start-Funktionen für jeden Kanal und ist kurzschlussfest.
Der LTC3633EUFD besitzt ein 4mm x 5mm großes QFN-28-Gehäuse. Der LTC3633EFE besitzt ein thermisch optimiertes TSSOP-28-Gehäuse. Die Industrial-Grade-Versionen LTC3633IUFD und LTC3633IFE sind für den Sperrschichtbetriebstemperaturbereich von –40°C bis 125°C spezifiziert. Alle Versionen sind ab Lager lieferbar. Weitere Informationen finden Sie unter www.linear.com.

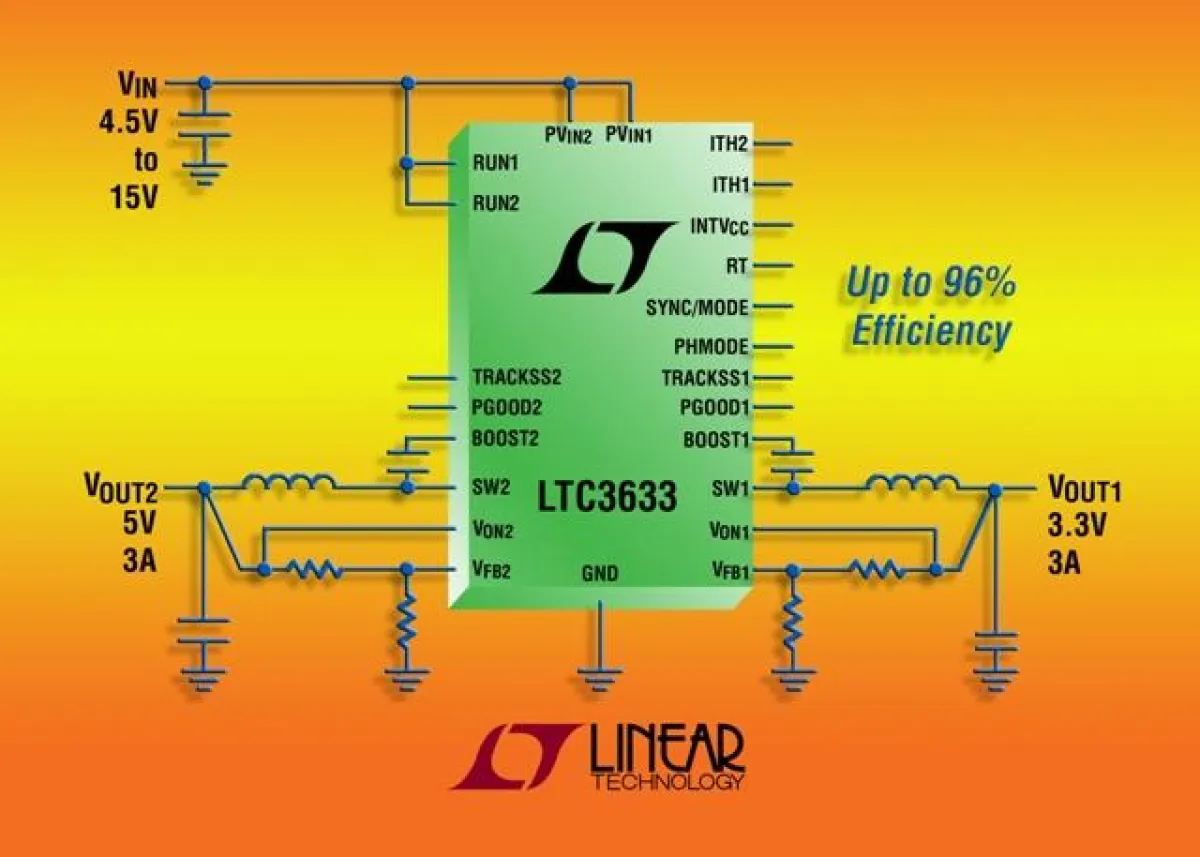

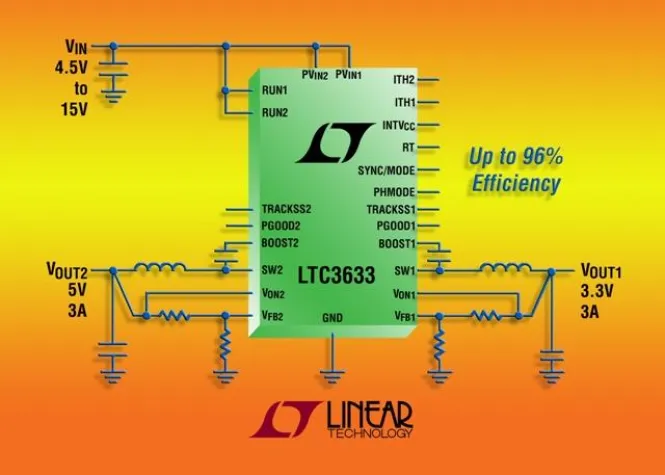

Bildunterschrift: 3A/15V-Dual-Synchron-DC/DC-Abwärtsregler im 4x5-QFN-Gehäuse
Die wichtigsten Leistungsmerkmale: LTC3633
• Wirkungsgradstarker Dual-Abwärtsregler
• Eingangsspannungsbereich 3,6V bis 15V
• 3A Ausgangsstrom pro Kanal
• Kleine Tastverhältnisse möglich: 5% bei 2,25MHz
• 180° Phasenverschiebung zwischen den Kanälen
• Einstellbare Schaltfrequenz: 800kHz bis 4MHz
• PLL-Synchronisation der Schaltfrequenz möglich
• 0,6V Referenzspannung erlaubt niedrige Ausgangsspannungen
• Wählbare Betriebsarten: Burst Mode®,, Pulse Skipping oder erzwungen-kontinuierlich
• 4mm × 5mm großes QFN-28-Gehäuse oder TSSOP-28 E-Gehäuse
