(openPR) Galvanisch getrennte RS485- und RS232-µModule-Transceiver sind jetzt in Mil- und Automotive-Versionen für den Temperaturbereich von –55°C bis +105°C erhältlich

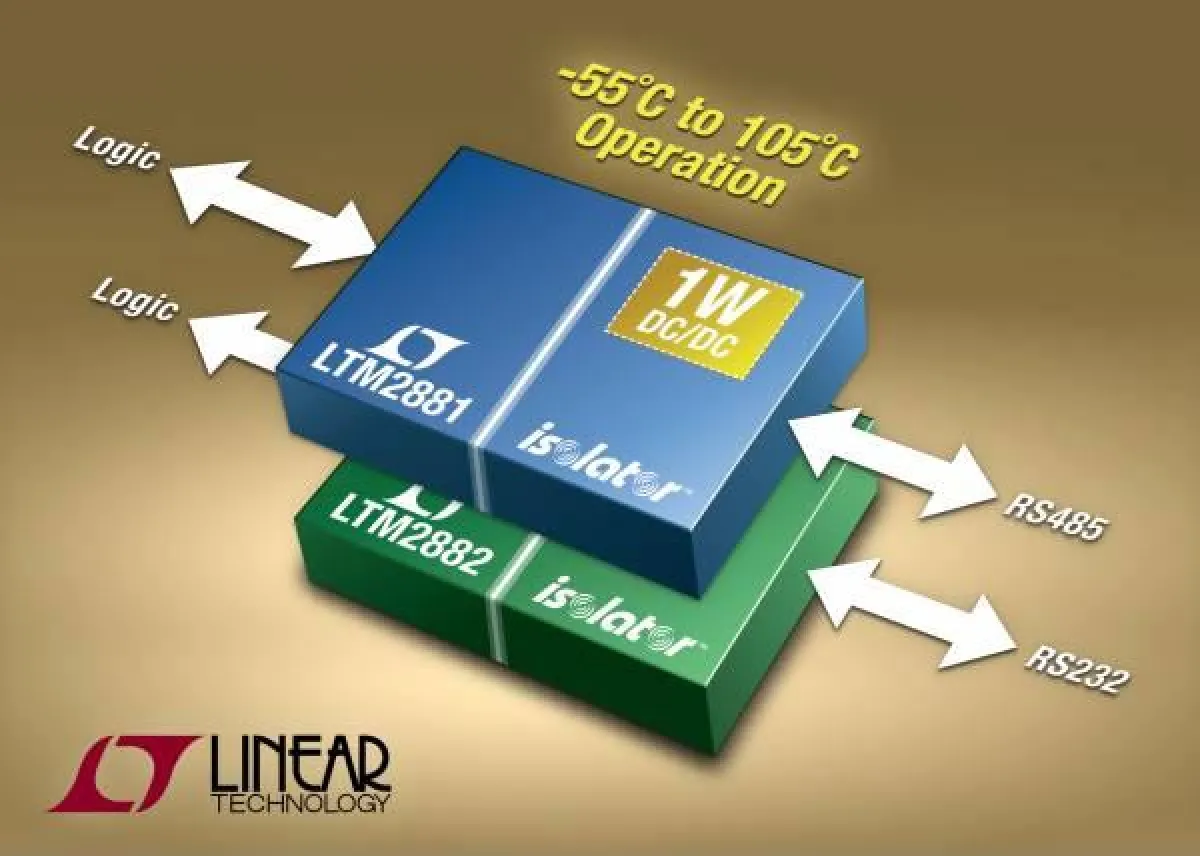

Milpitas, California (USA) – 26. März 2012 – Linear Technology Corporation präsentiert Automotive- (H-Grade) und hochzuverlässige Mil- (MP-Grade) Versionen seiner galvanisch getrennten µModule®-Transceiver LTM2881 und LTM2882, die vor großen Massepotentialdifferenzen und Gleichtakt-Transienten in RS485- und RS232-Netzwerken schützen. Der Einkanal-RS485-Transceiver LTM2881 und der Zweikanal-RS232-Transceiver LTM2882 isolieren die Logik-Schnittstelle mittels induktiver Signaltrennung gegenüber dem Leitungstransceiver und unterbrechen dadurch Erdschleifen. Dadurch vergrößert sich der zulässige Gleichtaktspannungsbereich ganz erheblich, und es ergibt sich eine hervorragende Gleichtaktunterdrückung von >30kV/µs. Ein integrierter, störspannungsarmer 1-W-DC/DC-Wandler erzeugt die Betriebsspannungen für die RS485- bzw. RS232-Treiber und liefert eine zusätzliche, galvanisch getrennte 5V-Betriebsspannung für etwaige externe Peripheriebausteine. Die Transceiver LTM2881 und LTM2882 bieten eine Isolationsspannung von 2.500Veff, erzeugen intern eine sekundäre Betriebsspannung, enthalten voll-standardkonforme Sender/Empfänger und benötigen keinerlei externe Bauteile. Sie sind dadurch kompakte µModule-Komplettlösungen für galvanisch getrennte serielle Datenkommunikation. Die "H"- und "MP-Grade"-Versionen sind für den Betriebstemperaturbereich von –40°C bis +105°C bzw. –55°C bis +105°C spezifiziert. Informationen über Linear Technologys Test- und Qualitätssicherungsprozesse für Military-Grade-Produkte finden Sie unter www.linear.com/docs/Quality/mpgrade.pdf.
Die Transceiver LTM2881 und LTM2882 sind in zwei Versionen für 3,3V bzw. 5V Betriebsspannung erhältlich. Beide Versionen sind in einem flachen, 11,25mm x 15mm großen LGA-SMD-Gehäuse (gilt nur für H-Grade) und im BGA-Gehäuse erhältlich. Diese Transceiver von Linear Technology vereinen in einem RoHS-konformen µModule-Gehäuse alle benötigten integrierten Schaltungen und passiven Bauteile. Informationen über das komplette Angebot an galvanisch getrennten Transceivern von Linear Technologiy finden Sie unter www.linear.com/isolators.
Die wichtigsten Leistungsmerkmale: LTM2881 & LTM2882
• Isolationsspannung 2500Veff, UL-zertifiziert (File #E15178)
• Ein RS485-Transceiver (LTM2881) bzw. zwei RS232-Transceiver (LTM2882)
• Intern erzeugte Sekundär-Betriebsspannung: 5V, maximal 200mA
• Keine externen Bauteile erforderlich
• Datenraten bis 20Mbit/s (LTM2881) bzw. 1Mbit/s (LTM2882)
• Hohe ESD-Festigkeit: ±15kV HBM (LTM2881) bzw. ±10kV HBM (LTM2882) an der
Transceiver-Schnittstelle
• Hohe Gleichtakttransientenfestigkeit: 30kV/us
• Integrierter, zuschaltbarer 120Ohm-Abschluss (LTM2881)
• Versionen für 3,3V oder 5V Betriebsspannung
• Maximal zulässige Gleichtaktspannung: 560VPEAK
• Kompaktes (11,25mm x 15mm), flaches LGA-SMT- oder BGA-Gehäuse
