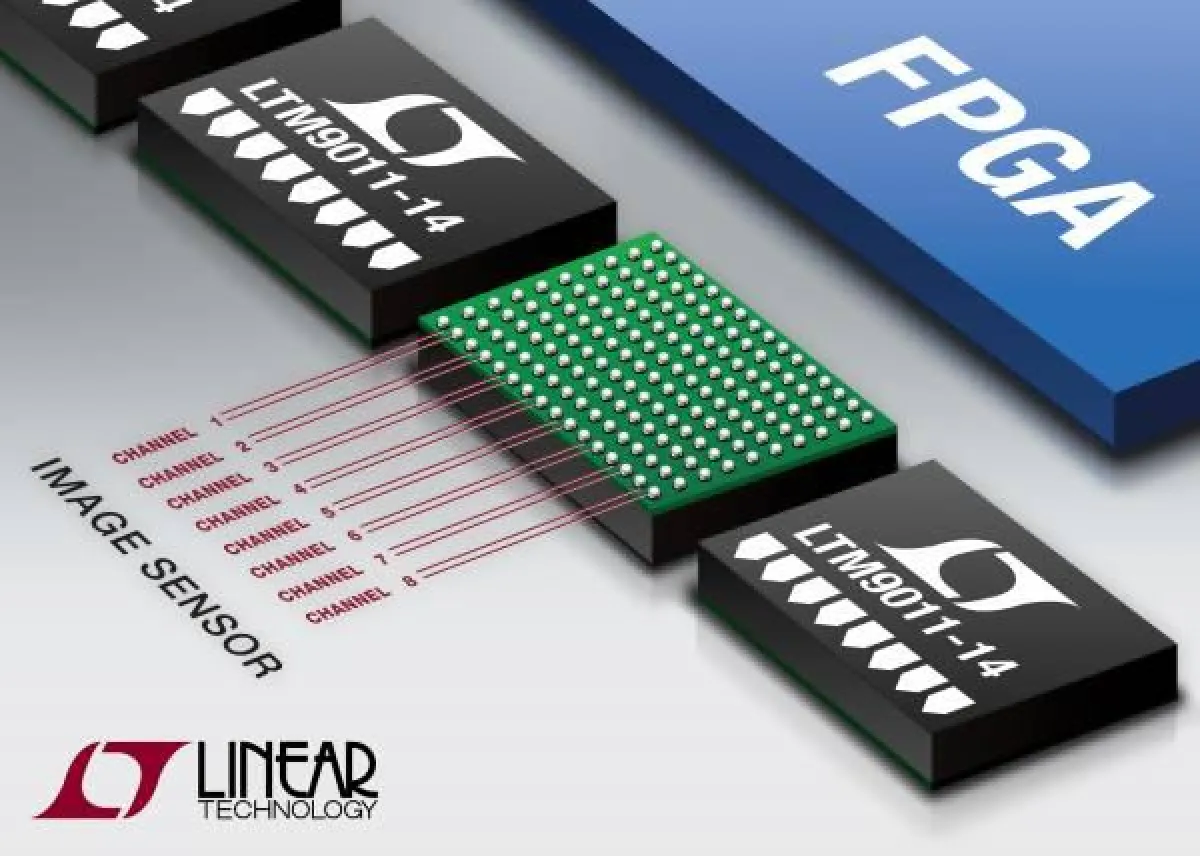

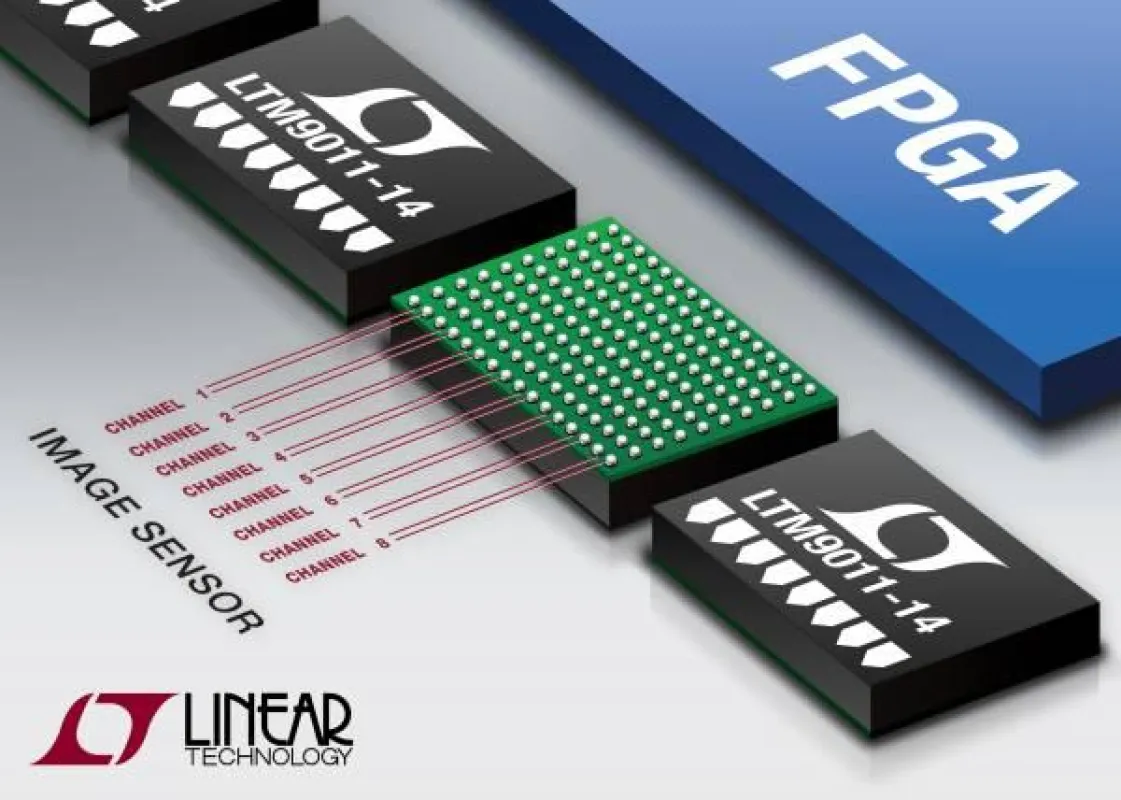

(openPR) Achtkanalige 14bit/125Msps-µModule-A/D-Wandler bieten hervorragende AC-Spezifikationen und begnügen sich mit nur 140mW pro Kanal
Milpitas, California (USA) – 4. Mai 2011. Linear Technology Corporation präsentiert eine Familie von stromsparenden 14-bit-Achtkanal-µModule®-A/D-Wandlern mit 80Msps, 105Msps und 125Msps Abtastrate, die sich durch hervorragende AC-Spezifikationen, geringe Leistungsaufnahme und kompakte Abmessungen auszeichnen. Der LTM9011-14 ist ein achtkanaliger 14bit/125Msps-ADC mit einem Signal/Rauschabstand (SNR) von 73,1dB und einem verzerrungsfreien Basisband-Dynamikbereich (SFDR) von 88dB. Der Chip begnügt sich mit einer Leistungsaufnahme von nur 140mW pro Kanal. Die Versionen LTM9009-14 (80Msps) und LTM9010-14 (105Msps) haben eine Leistungsaufnahme von 94mW bzw. 113mW pro Kanal. Die A/D-Wandler der Familie LTM9011 können bieten einen Sleep-Modus, der die Leistungsaufnahme auf gerade mal 2mW reduziert. Sowohl bei voller Abtastrate als auch im Sleep-Modus reduziert dieser ADC den Leistungsbedarf von mehrkanaligen Hochgeschwindigkeitsdesigns wie MIMO- (Multiple-Input Multiple-Output) WiMAX/LTE-Systemen, RRHs (Remote Radio Heads), militärischen Störsignalabwehrsystemen, Radarsystemen sowie medizinischen Imaging- und Ultraschallsystemen.
Die Datenausgabe erfolgt im seriellen LVDS-Format, dadurch kommt das Design mit einer minimalen Anzahl von Datenleitungen aus. Es werden zwei Lanes pro ACD verwendet. Bei 125MSa/s Abtastrate gibt jeder Kanal zwei Bit gleichzeitig aus. Bei Abtastraten unter 62Msps kann der Chip für ein Bit pro Kanal konfiguriert werden. Der LTM9011 arbeitet mit serieller Datenkommunikation und vereint acht simultan abtastende ADCs in einem flachen, 140-poligen, 11,25mm x 9mm großen BGA-uModule-Gehäuse. Das Bauteil enthält außerdem einen Bypass-Kondensator und bietet ein "Flow-Through"-Anschlusslayout, das die zum Routen der Daten-I/O-Leitungen benötigte Leiterplattenfläche reduziert und das Leiterplattenlayout vereinfacht.
Der LTM9011 bietet eine SPI-kompatible Schnittstelle, die es dem Anwender ermöglicht, zwischen zahlreichen Dateneinstellungen zu wählen, die das digitale Übersprechen reduzieren und das Design vereinfachen. Zur Auswahl stehen ein Datenausgang-Randomizer, der das digitale Übersprechen reduziert, sieben programmierbare LVDS-Ausgangsstrompegel, interne 100Ohm-LVDS-Ausgangsabschlusswiderstände und Digitalausgang-Testbitmuster. Diese Einstellungen können via SPI programmiert oder fest verdrahtet werden; im letzteren Fall verringert sich die Anzahl der verfügbaren Betriebsarten.
Der LTM9011 ist das erste Produkt einer Familie anschlusskompatibler Achtkanal-ADCs mit
14 bit oder 12 bit Auflösung und Abtastraten von 25Msps bis 125Msps. Für schnelle Evaluierung sind zu allen Versionen Demo-Boards und kostenlose Software verfügbar, die unter www.linear.com und www.linear.com/designtools/software angefordert bzw. heruntergeladen werden können.
Weitere Informationen finden Sie unter www.linear.com/product/LTM9011
Die wichtigsten Leistungsmerkmale: LTM9011
• Acht simultan abtastende ADCs
• 73,4dB SNR (14 bit Auflösung)
• 88dB SFDR
• Geringe Leistungsaufnahme: 1,12W (140mW pro Kanal) bei 125Msps
• Unipolare 1,8V-Betriebsspannung (von Linear- oder Schaltregler-Stromversorgung)
• Serielle LVDS-Ausgänge
• Wählbare Eingangsbereiche: 1VSS bis 2VSS
• S/H-Leistungsbandbreite: 800MHz
• Optionaler Datenausgang-Randomizer
• Optionaler Takt-Tastverhältnisstabilisator
• 2mW-Sleep-Modus & 170mW-Nap-Modus
• Serielle SPI-Schnittstelle zum Konfigurieren
• 140-poliges 11,25mm x 9mm großes BGA-uModule®-Gehäuse
