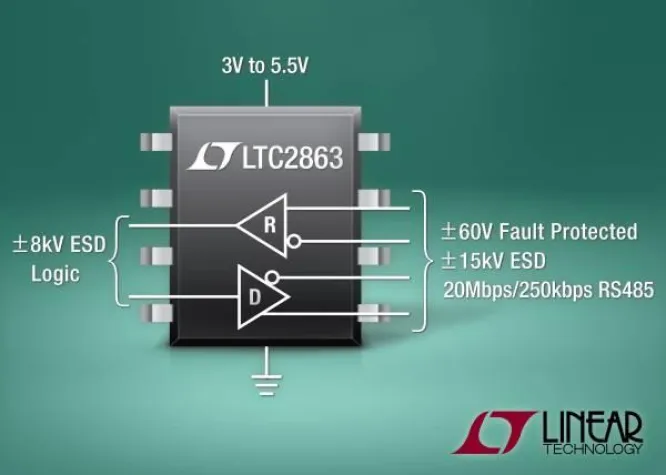

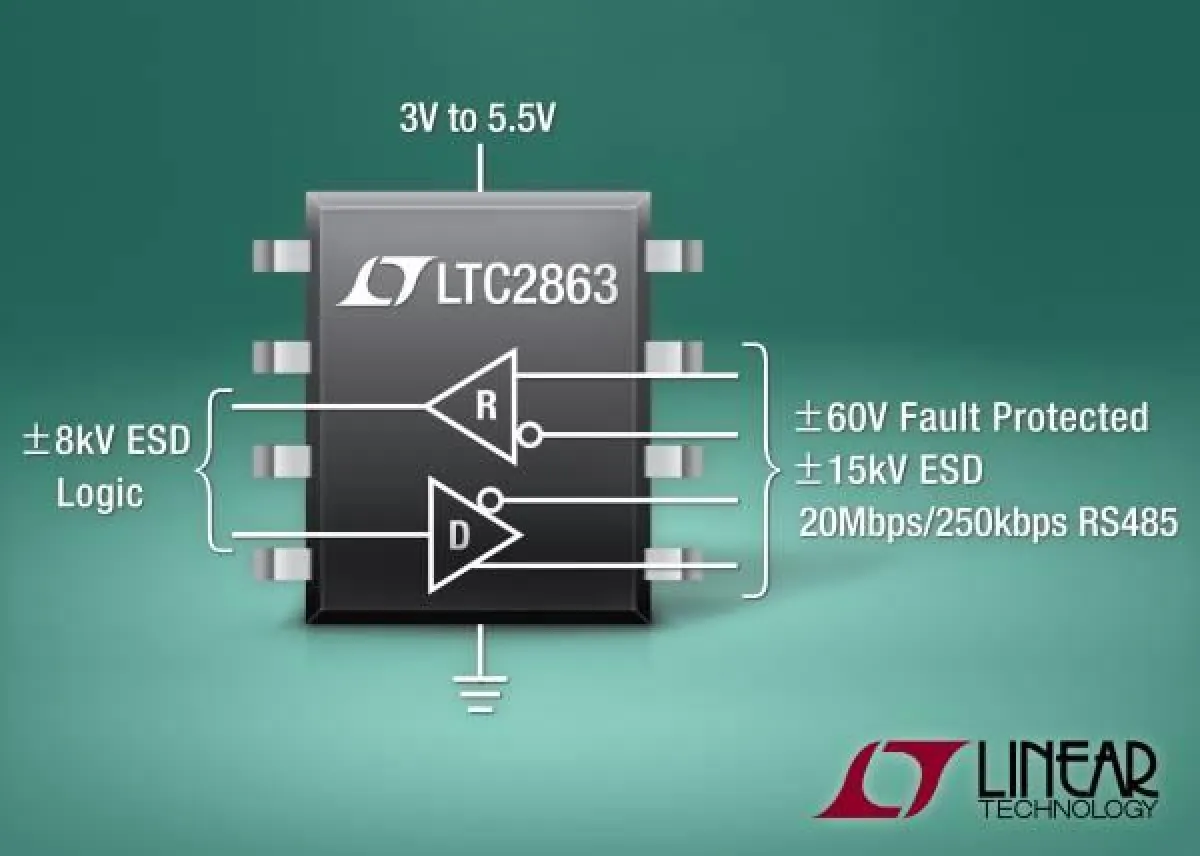

(openPR) Voll-/Halbduplex-RS485-Transceiver für 3V bis 5,5V Betriebsspannung mit Überspannungsschutz bis ±60V erlauben Datenraten bis 20Mbit/s
Milpitas, California (USA) – 21. Dezember 2011 – Linear Technology Corporation präsentiert die neuen Chips LTC2862-2865, eine Familie von außergewöhnlich robusten, hochspannungsfesten RS485/RS422-Transceivern, die das Ausfallrisiko im Feld drastisch verringern und keine teueren externen Schutzbauteile erfordern. In RS485-Systemen kann es durch vertauschte Leitungen, fehlerhaftes Erdpotenzial oder Blitzeinschlag zu Überspannungen kommen, welche die maximal zulässige Eingangsspannung typischer Transceiver übersteigen. Der LTC2862-2865 ist gegen Überspannungen bis ±60V auf den Datenleitungen geschützt; dadurch wird eine Beschädigung der Bus-Ein-/Ausgänge während des Betriebs oder des Herunterfahrens verhindert. Der LTC2862-2865 toleriert in allen Betriebszuständen – Senden, Empfangen, Standby und Herunterfahren – Spannungen bis zu ±60V, ohne Schaden zu nehmen, und erhöht dadurch die Robustheit eines RS485-Netzwerks. Die stromsparenden Chips dieser Familie unterstützen sowohl Hochgeschwindigkeitsübertragung mit bis zu 20Mbit/s als auch störstrahlungsarme Übertragung mit Anstiegs-/Abfallzeit-Begrenzung und 250kbit/s Datenrate.
Die Familie LTC2862-2865 bietet wertvollen Schutz und hohe Zuverlässigkeit für RS485/RS422-Anwendungen unterschiedlichster Art, darunter Industriesteuerungen, Messgerätenetzwerke und Automobilelektronik. Ein erweiterter Gleichtakt-Eingangsspannungsbereich von ±25V und der eigensichere Betrieb erhöhen die Zuverlässigkeit der Datenkommunikation in störsignalverseuchten Umgebungen und in Anwesenheit von Erdschleifenspannungen. Durch den erweiterten Gleichtaktspannungsbereich kann der LTC2862-2865 unter schwierigen Einsatzbedingungen senden und empfangen, wo andere Transceiver Datenfehler produzieren oder gar Schaden nehmen würden. Die Transceiver bieten darüber hinaus erhöhten Schutz gegen elektrostatische Entladungen (ESD). Sie widerstehen Entladungen bis ±15kV (HBM und IEC-1000-4-2 Luftentladung) an den Transceiver-Anschlüssen, ohne in den Latchup-Zustand zu geraten oder Schaden zu nehmen; alle übrigen Anschlüsse widerstehen Entladungen bis ±8kV HBM. Voll-symmetrische Empfängerschwellen gewährleisten eine hervorragende Tastverhältnissymmetrie bei kleinen Signalpegeln und erhöhen die Störimmunität des Empfängers.
Die Familie LTC2862-2865 ist in Versionen für den kommerziellen, den industriellen und den Automotive-Temperaturbereich erhältlich, im DFN- und im SO-Gehäuse mit Industriestandard-Anschlussbild.
Diese Bauteile bieten einen anschlusskompatiblen Upgrade-Pfad von Linears Halbduplex-Transceivern LT1785 und Vollduplex-Transceivern LT1791, die Datenraten bis 250kbps erlauben und ebenfalls gegen Überspannungen bis ±60V geschützt sind. Weitere Informationen finden Sie unter www.linear.com/product/LTC2862
Die wichtigsten Leistungsmerkmale: LTC2862-65
• Eingangsleitungen gegen Überspannungen bis ±60V geschützt
• Betriebsspannungsbereich 3V bis 5,5V
• Datenrate 20Mbit/s oder 250kbit/s (besonders geringe Störspannung)
• ESD-Festigkeit: ±15kV für die Schnittstellenanschlüsse, ±8kV für alle anderen Anschlüsse
• Erweiterter Eingangsgleichtaktspannungsbereich: ±25V
• Garantiert eigensicherer Empfängerbetrieb
• Unterstützt bis zu 256 Knoten
• Separater Anschluss für Logik-Betriebsspannung 1,65V bis 5,5V (LTC2865)
• Temperaturbereich: –40°C bis +125°C
• Industriestandard-Anschlussbild
