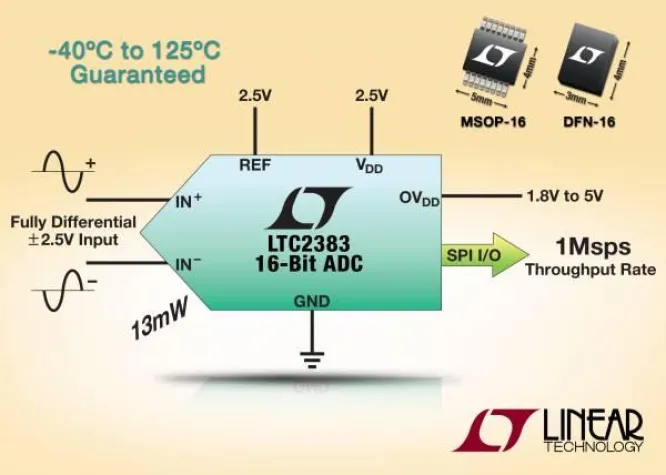

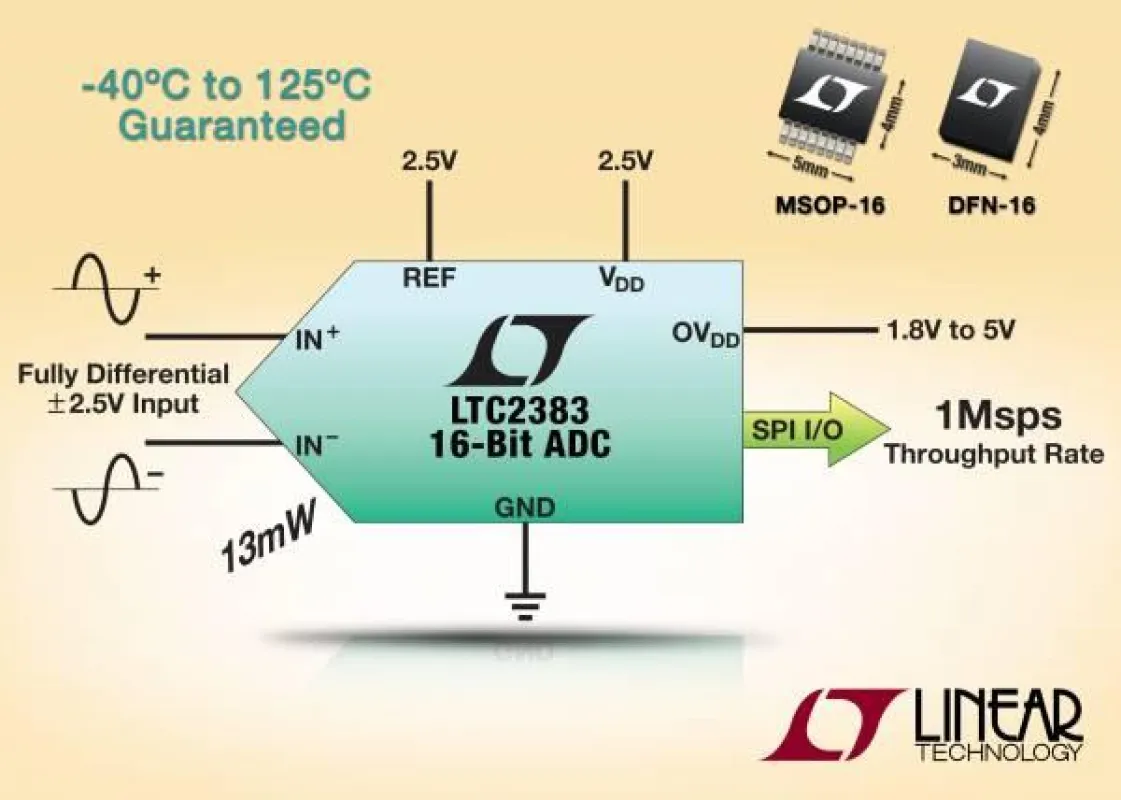

(openPR) Milpitas, California (USA) –15. September 2010. Linear Technology Corporation präsentiert den LTC2383-16, einen einfach einzusetzenden, stromsparenden 16bit/1MSa/s-SAR-ADC mit serieller Schnittstelle, dessen Spezifikationen über den Temperaturbereich von –40ºC bis +125ºC garantiert werden. Der LTC2383-16 verbraucht gerade mal 13mW bei 2,5V Betriebsspannung und überzeugt durch hervorragende Spezifikationen wie z. B. 92dB SNR und –106dB THD.
Der Chip bietet einen voll-differenziellen Eingangsspannungsbereich von ±2,5V und eine INL von maximal ±2LSB ohne fehlende Codes. Der LTC2383-16 ist in einem nur 3mm x 4mm großen DFN- oder MSOP-16-Gehäuse erhältlich und eignet sich ideal für platzbeschränkte Anwendungen, die eine möglichst geringe Leistungsaufnahme erfordern, beispielsweise für
Baugruppen mit mehreren ADCs auf der Leiterplatte.
Der LTC2383-16 ergänzt die anschluss- und softwarekompatiblen Typen LTC2382-16 (500kSa/s) und LTC2381-16 (250kSa/s). Diese Chips basieren auf einer proprietären Sampling-Architektur, die es ermöglicht, dass der ADCs schon während der laufenden Umsetzung das nächste Sample erfasst. Das verlängert die Erfassungszeit signifikant und erlaubt die Verwendung von ADC-Treibern mit extrem geringer Leistungsaufnahme, was dem Gesamtleistungsbudget zugute kommt.
Diese anwenderfreundlichen ADCs bieten eine einfache digitale Timing-Schnittstelle und erfordern nur wenige externe Bauteile. Im unbenutzten Zustand können die ADCs in einen Shutdown-Modus geschaltet werden und verbrauchen dann nur noch 1,25uW. Dank der latenzfreien Arbeitsweise sind selbst nach langen Ruheperioden präzise One-Shot-Messungen möglich, ohne dass eine Mindestabtastrate eingehalten werden muss. Die vielseitige serielle SPI-Schnittstelle unterstützt I/O-Spannungen von 1,8V bis 5V. Alle wichtigen AC- und DC Spezifikationen einschließlich THD und Stromaufnahme im Sleep-Modus werden garantiert; der Chip eignet sich dadurch für Anwendungen, die ein robustes Design und eine lange Produktlebensdauer erfordern.
Für die Umsetzung unsymmetrischer Eingangssignale in symmetrische empfehlen wir im Interesse einer optimalen AC-Performance den ADC-Treiber LT6350, der sich durch kurze Einschwingzeit auszeichnet. Als externe Präzisionsreferenz empfehlen wir das IC LTC6652-2.5, das durch hohe Genauigkeit, geringe Leistungsaufnahme und kompakte Abmessungen überzeugt. Das Demo-Board DC1571A enthält den ADC LTC2383-16, die Spannungsreferenz LTC6652-2.5 und den Treiber LT6350; es kann auf der Website www.linear.com oder bei den lokalen Vertriebsbüros von Linear bestellt werden. Alle Versionen sind ab sofort in Produktionsstückzahlen lieferbar. Weitere Informationen finden Sie unter www.linear.com/2383.
Die wichtigsten Leistungsmerkmale: LTC2383-16
• 1MSa/s Durchsatzrate
• ±2LSB INL (max.)
• Garantierte Auflösung 16 bit, keine fehlenden Codes
• Geringe Leistungsaufnahme: 13mW bei 1MSa/s, 13uW bei 1kSa/s
• 16-poliges MSOP-Gehäuse oder 4mm × 3mm großes DFN-Gehäuse
• 92dB SNR (typ.) bei fIN = 20kHz
• Garantiert Betriebstemperaturbereich bis 125°C
• 2,5V Betriebsspannung
• Voll-differenzieller Eingangsspannungsbereich ±2,5V
• Eingang für externe 2,5V-Referenz
• Keine Pipeline-Verzögerung, keine Zykluslatenz
• I/O-Spannungsbereich 1,8V bis 5V
• SPI-kompakte serielle I/O-Schnittstelle mit Daisy-Chain-Modus
• Interner Wandlertakt
