(openPR) Milpitas, California (USA) – 2. März 2010. Linear Technology Corporation präsentiert die Akku-Füllstandsmesser-ICs LTC2941 und LTC2942 mit I2C-Schnittstelle für Systeme mit 2,7V bis 5,5V Betriebsspannung. Die meisten Coulomb-Zähler bestimmen die dem Akku zugeführte oder entnommene Ladung, indem sie den Strom periodisch abtasten und digital integrieren. Im Gegensatz hierzu messen die ICs LTC2941/LTC2942 die Ladung direkt mithilfe eines zeitkontinuierlich arbeitenden Analog-Integrators; dadurch werden die Offset- und Verstärkungsfehler minimiert, und man erzielt eine höhere Gesamtgenauigkeit. Bei Raumtemperatur misst der LTC2941 die einem Akku zugeführte oder entnommene Ladung mit einer Genauigkeit von 1%. Der LTC2942 bietet die gleiche Genauigkeit und enthält außerdem einen latenzfreien 14-bit-??-ADC zur Messung der Akkuspannung und der Chip-Temperatur mit einer Genauigkeit von 1,3% bzw. ±5?C.

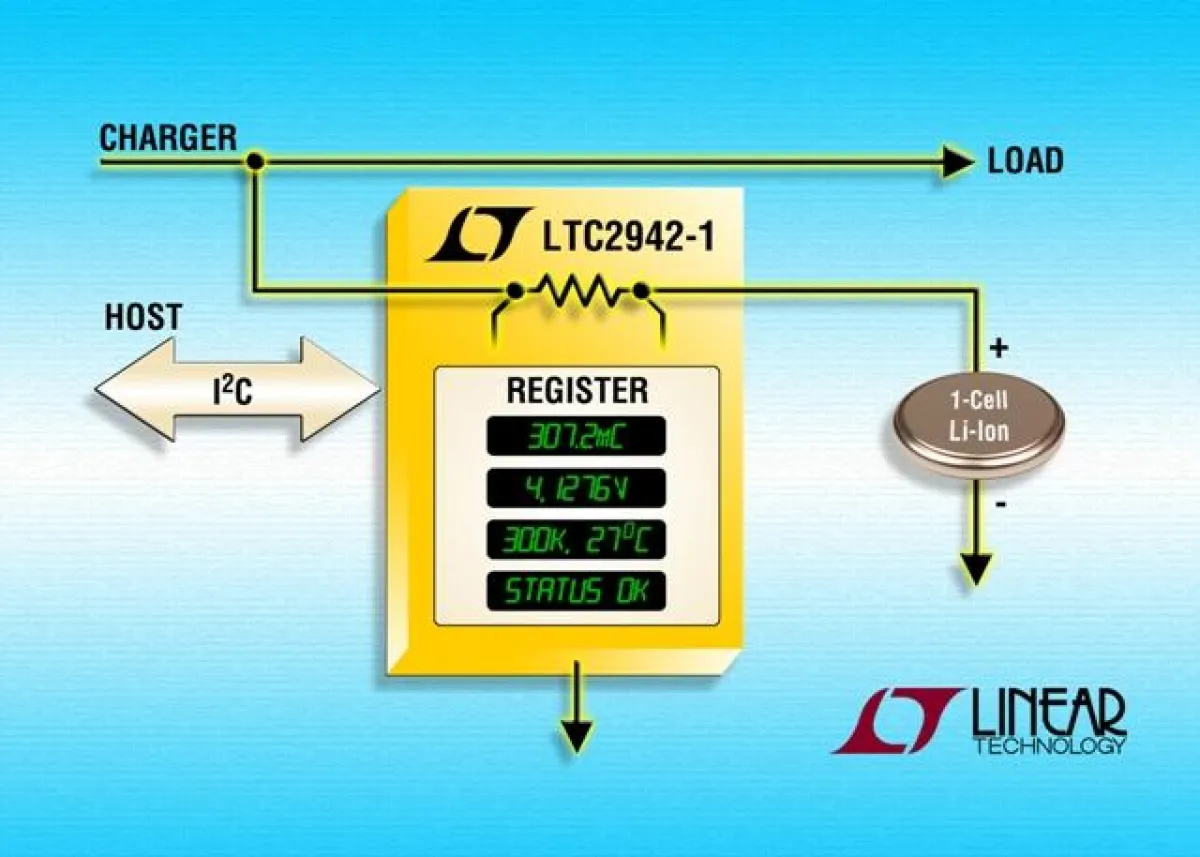

Die ICs LTC2941 und LTC2942 eignen sich hervorragend für Einzelzellen-Li-Ion-Anwendungen wie z. B. Mobiltelefone, Kameras, MP3-Player und GPS-Empfänger. Der Akkustrom wird aus dem Spannungsabfall über einem externen Messwiderstand berechnet; das Integral des Stroms über der Zeit ergibt die Ladung. Der analoge Integrator arbeitet bidirektional, d. h. er integriert sowohl den Ladestrom als auch den Entladestrom. Ein interner programmierbarer Prescaler ermöglicht es, das IC für unterschiedliche Akkukapazitäten zu konfigurieren. Die Ladungs-, Spannungs-* und Temperatur*-Informationen werden über eine I2C/SMBus-kompatible Zweidraht-Schnittstelle zum Host übertragen; diese Schnittstelle dient auch zum Konfigurieren des ICs. Der Host kann für alle gemessenen Parameter je einen oberen und einen unteren Grenzwert programmieren. Bei einer Grenzwertverletzung löst das IC einen Alarm aus, wahlweise über das SMBus-Alert-Protokoll oder durch Setzen eines Registerflags.
Die ICs LTC2941 und LTC2942 sind in Versionen für den kommerziellen Temperaturbereich von 0°C bis +70°C und für den industriellen Temperaturbereich von –40°C bis +85°C erhältlich. Alle Versionen sind sofort lieferbar und besitzen ein RoHS-konformes, 6-poliges, 2mm x 3mm großes DFN-Gehäuse. Weitere Informationen, auch über andere Produkte von Linear Technology finden Sie unter www.linear.com.
*LTC2942
Die wichtigsten Leistungsmerkmale: LTC2941 & LTC2942
• Es wird sowohl die dem Akku zugeführte als auch die dem Akku entnommene Ladung gemessen
• Hochgenaue analoge Integration
• 14-bit-ADC zur Messung der Akkuspannung (LTC2942)
• Integrierter Temperatursensor (LTC2942)
• High-Side-Strommessung
• 1% Ladungsmessgenauigkeit
• ±50mV Messspannungsbereich für Strommessung
• 2,7V bis 5,5V Betriebsspannungsbereich
• SMBus/I2C-Schnittstelle
• Ruhestrom
