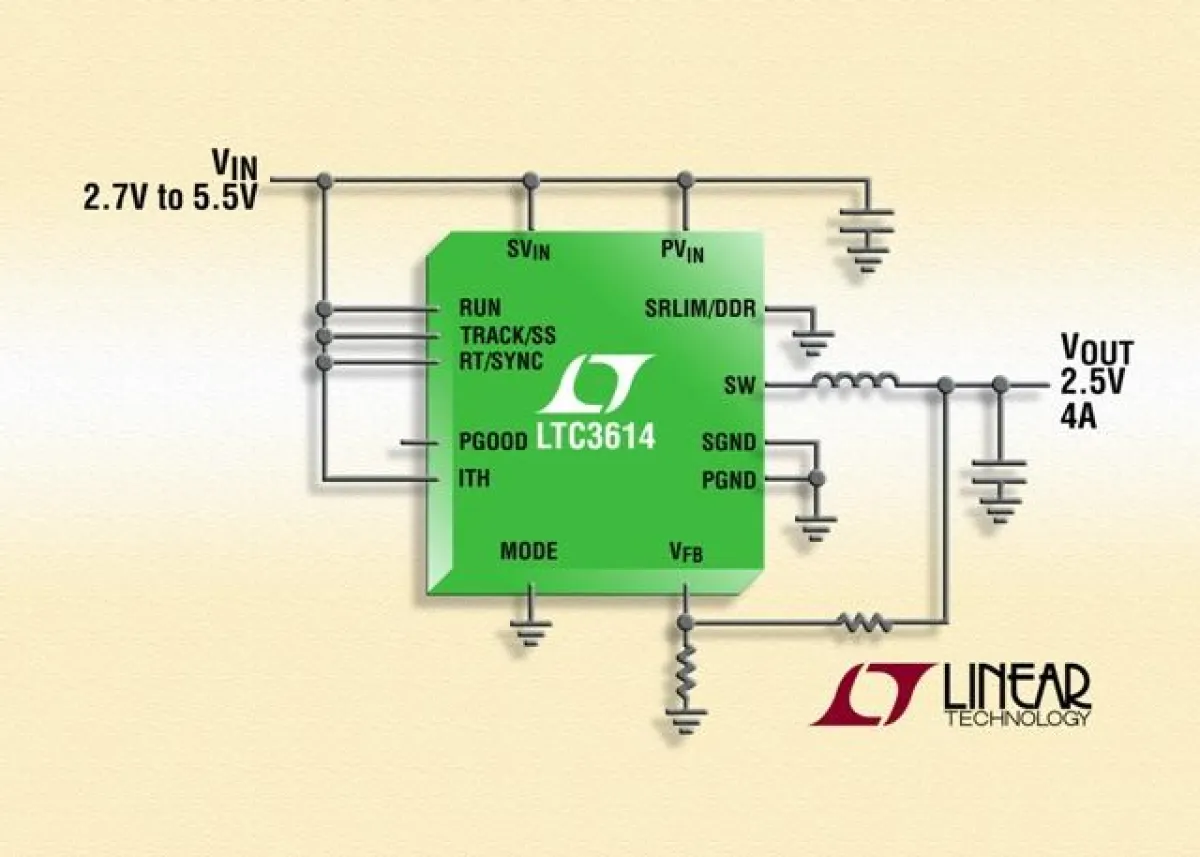

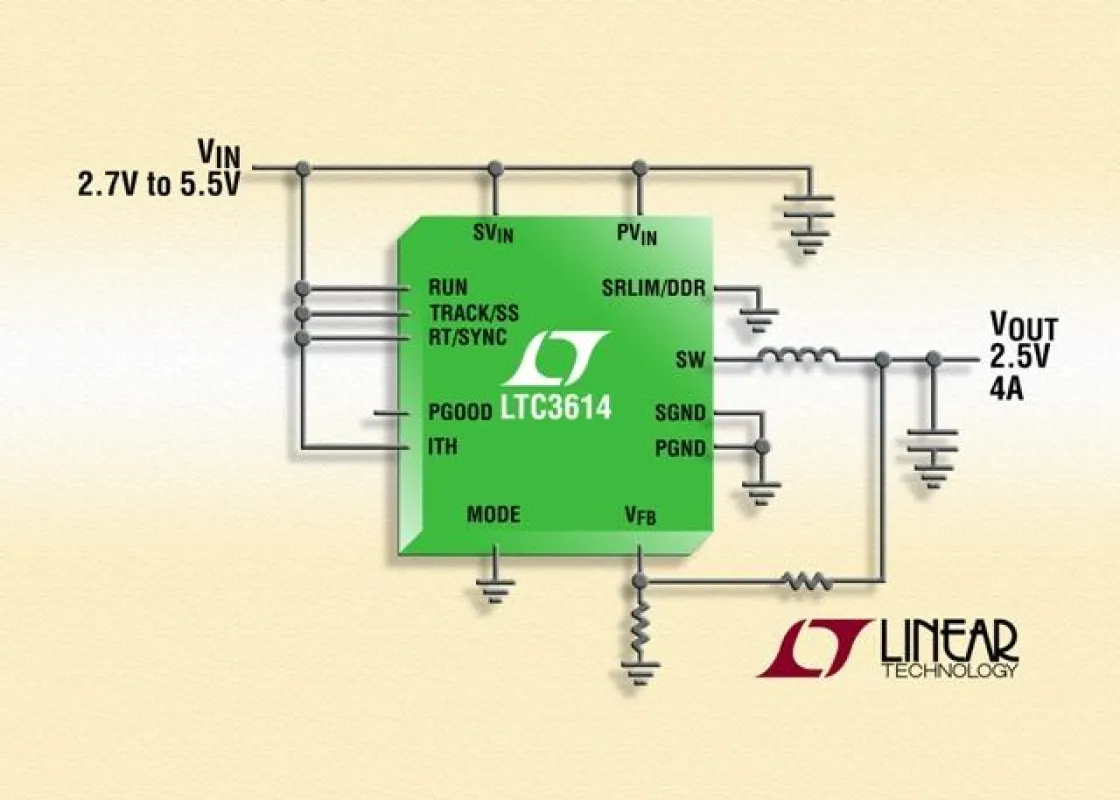

(openPR) Milpitas, California (USA) – 14. April 2010. Der neue LTC3614 von Linear Technology ist ein wirkungsgradstarker Synchron-Abwärtsregler mit Festfrequenz/Current-Mode-Architektur, der Schaltfrequenzen bis zu 4MHz erlaubt. Dank niederohmiger interner Schalter kann der LTC3614 trotz des nur 3mm x 5mm großen QFN-Gehäuses einen Dauer-Ausgangsstrom von bis zu 4A liefern; seine niedrige Dropout-Spannung erlaubt Ausgangsspannungen von 0,6V bis zu wenigen Millivolt unterhalb VIN. Der LTC3614 arbeitet mit einer Eingangsspannung zwischen 2,25V und 5,5V und ist dadurch eine ideale Lösung für den Betrieb an einem Einzelzellen-
Li-Ion-Akku oder einem 3,3V- oder 5V-Intermediate-Bus. Die hohe, im Bereich von 300kHz bis 4MHz programmierbare Schaltfrequenz erlaubt die Verwendung winziger, preiswerter Kondensatoren und Induktivitäten.
Der LTC3614 enthält Schalter mit einem RDS(ON) von nur 25mOhm bzw. 35mOhm und erzielt dadurch Wirkungsgrade bis zu 95%. Im Burst Mode® verringert sich der Leerlauf-Ruhestrom auf nur 75µA, das gewährleistet maximalen Wirkungsgrad bei geringer Last und maximale Laufzeit in batteriebetriebenen Anwendungen. Eine einstellbare Burst-Mode-Klemmspannung ermöglicht es Entwicklern, den Wirkungsgrad bei geringer Last zu optimieren. In Anwendungen, in denen es auf möglichst geringes Schaltrauschen ankommt, kann der LTC3614 im Puls-Skipping- oder erzwungen-kontinuierlichen Modus betrieben werden, der das Schaltrauschen reduziert und Störstrahlungsprobleme entschärft. Die Schalter-Slew-Rate ist programmierbar, sodass das Schaltrauschen bei Bedarf noch weiter reduziert werden kann. Der LTC3614 bietet außerdem Tracking-Eingänge sowie einen DDR-Speicher-Modus, in dem er Ströme bis zu ±3A liefern oder aufnehmen kann. Darüber hinaus bietet der Chip eine optionale AVP- (Active Voltage Positioning) Funktion, einen “Power Good”-Monitor zur Spannungsüberwachung und einen internen Übertemperaturschutz; bei Bedarf kann die Schaltfrequenz mit einer externen Taktfrequenz synchronisiert werden.
Der LTC3614EUDD besitzt ein 3mm x 5mm großes QFN-24-Gehäuse. Die für Sperrschicht-Betriebstemperaturen von –40°C bis +125°C spezifizierte “I-Grade”-Version LTC3614IUDD kostet $4,06 pro Stück bei Abnahme von 1000 Stück. Weitere Informationen finden Sie unter www.linear.com.
Die wichtigsten Leistungsmerkmale: LTC3614
• 4A Ausgangsstrom
• Eingangsspannungsbereich 2,25V bis 5,5V
• Ausgangsspannungsbereich: 0,6V bis Vin
• Programmierbare Schaltfrequenz: bis 4MHz
• Burst-Mode®-Betrieb mit geringer Ausgangsspannungswelligkeit (
