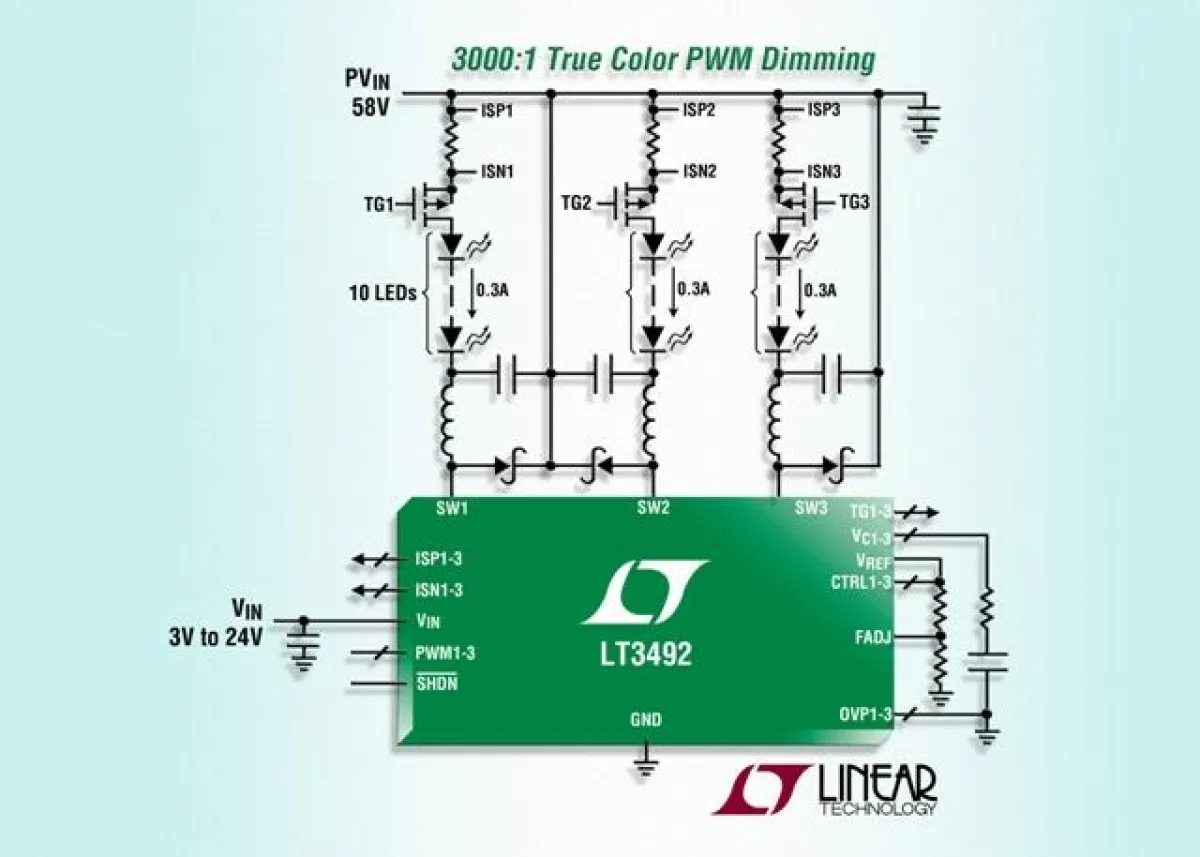

(openPR) Milpitas, California (USA) MILPITAS, CA – 15. Dezember 2009. Linear Technology präsentiert den LT3492, einen 2,1MHz-DC/DC-Wandler, der für den Einsatz als Dreikanal-Konstantstromtreiber für LEDs vorgesehen ist. Jeder der drei Kanäle des LT3492 kann bis zu zehn in Serie geschaltete 300mA-LEDs treiben; insgesamt kann der Chip also bis zu 30 300mA-LEDs treiben, und das mit einem Wirkungsgrad von bis zu 96%. Alle drei Kanäle können unabhängig voneinander mittels eines True-Color-PWM™-Signals über einen großen Bereich von 3.000:1 gedimmt werden. Die feste Schaltfrequenz und die Current-Mode-Architektur gewährleisten einen stabilen Betrieb über einen weiten Ein- und Ausgangsspannungsbereich. Über einen Frequenz-Programmieranschluss kann zwischen 330kHz und 2,1MHz Schaltfrequenz gewählt werden; so kann der Wirkungsgrad optimiert werden, und es können sehr kleine externe Bauteile verwendet werden. Durch das thermisch optimierte, nur 4mm x 5mm große QFN-Gehäuse (oder das thermisch optimierte TSSOP-Gehäuse) ist der LT3492 eine äußerst kompakte Lösung für LED-Anwendungen bis 50W.
Der LT3492 misst den Ausgangsstrom auf der High-Seite der LED und kann dadurch wahlweise als Abwärts-, Abwärts/Aufwärts- oder Aufwärtswandler betrieben werden. Der Ausgangsstrombereich kann kanalweise über einen externen Widerstand programmiert werden.
Jeder der drei unabhängigen Kanäle enthält einen NPN-Schalter (600mA, 60V) und einen Gate-Treiber NPN zur PMOS-Abschaltung. Der Chip ist gegen Ausgangsleerlauf und Übertemperatur geschützt.
Der LT3492EUFD kommt in einem thermisch optimierten, 28-poligen, 4mm x 5mm großen QFN-Gehäuse und der LT3492EFE in einem thermisch optimierten TSSOP-28-Gehäuse. Die "I-Grade"-Versionen LT3492IUFD und LT3492IFE, werden über einen Sperrschicht-Betriebstemperaturbereich von –40°C bis +125°C getestet und deren Funktionsfähigkeit werden für diesen Temperaturbereich garantiert. Alle Versionen sind ab Lager lieferbar. Weitere Informationen finden Sie unter www.linear.com.
Die wichtigsten Leistungsmerkmale: LT3492
• True-Color-PWM™-Dimming, Dimm-Verhältnis bis zu 3000:1
• Interner Gate-Treiber für PMOS-LED-Abschaltung
• Drei voneinander unabhängige Treiberkanäle mit internen 600mA/60V-Schaltern
• Kann als Abwärts-, Aufwärts- oder Abwärts/Aufwärts-Wandler betrieben werden
• Weiter Eingangsspannungsbereich: Betriebsspannungsbereich 3V bis 30V, gegen
Spannungsspitzen bis 40V geschützt
• Über einen CTRL-Anschluss kann die LED-Strommessschwelle im Bereich von
10mV bis 100mV exakt programmiert werden
• Programmierbare Schaltfrequenz: 330kHz bis 2,1MHz
• Interner Ausgangsleerlaufschutz
• 28-poliges (4mm × 5mm) QFN- oder TSSOP-Gehäuse
