(openPR) Milpitas, California (USA) – 9. Dezember 2009. Linear Technology Corporation präsentiert den LTC2635, einen Quad-Rail-to-Rail-D/A-Wandler (DAC) mit 12, 10 oder 8 bit Amplitudenauflösung und integrierter 10ppm/°C-Präzisions-Referenzspannungsquelle in einem 3mm x 3mm winzigen QFN- oder MSOP-Gehäuse. Der Chip ist in Versionen mit einem Ausgangsspannungsendwert von 2,5V (LTC2635-L) oder 4,096V (LTC2635-H) erhältlich. Der LTC2635-L bietet die Wahl zwischen zwei Reset-Optionen: Reset auf Null oder auf 50% des Endwertes. Als weitere Optionen sind verfügbar: Ausgänge nach dem Power-on-Reset und während des Herunterfahrens im hochohmigen Zustand. Dies ermöglicht den Einsatz des DACs in Anwendungen wie Stromversorgungs-Margining, wo die DAC-Ausgänge beim Einschalten gegenüber der Stromversorgung elektrisch isoliert sein müssen, bevor sie ihrer Aufgabe nachkommen, Versorgungsspannungen herauf- oder herunterzuregeln.
Durch seine kompakten Abmessungen und die integrierte Referenz eignet sich der LTC2635 bestens für eine Vielzahl von Anwendungen in der Industrie, in der Automobilelektronik und in automatischen Testsystemen. Der LTC2635 bietet in der 12-bit-Version einen maximalen INL-Fehler von nur ±2,5LSB; das sehr geringe Übersprechen von 3nV•s gewährleistet, dass eine Spannungsänderung in einem Kanal so gut wie keine Auswirkungen auf die übrigen Kanäle hat. Der Chip ist für eine unipolare Betriebsspannung zwischen 2,7V und 5,5V ausgelegt; der Betriebsstrom beträgt nur 125µA pro DAC.
Der Entwickler hat die Wahl zwischen drei verschiedenen Auflösungsoptionen, zwischen 2,5V oder 4,096V Ausgangsspannungsendwert sowie zwischen drei Power-up-Optionen: Ausgangsspannung Null, Ausgangsspannung 50% des Endwertes oder Ausgänge hochohmig. Das 16-polige, 3mm x 3mm winzige QFN-Gehäuse besitzt einen Hardware-Load-DAC- (LDAC) Anschluss, drei Adressanschlüsse zur Auswahl einer von 27 eindeutigen I2C-Adressen und einen REFLO-Anschluss. Das 10-polige MSOP-Gehäuse besitzt nur einen einzigen Adressanschluss und bietet dadurch nur drei I2C-Adressen zur Auswahl. Alle Optionen des LTC2635 sind für den Automotive-Temperaturbereich (–40°C bis +125°C) bzw. den kommerziellen Temperaturbereich (0°C bis +70°C) spezifiziert. Weitere Informationen finden Sie unter www.linear.com.
LTC2637 (AUFLÖSUNG (BIT): 12,10,8, DAC’s: 8, I/O: I²C, REFERENZ: Eingang oder Ausgang, GEHÄUSE: 4mm x 3mm DFN-14, MSOP-16)
LTC2636 (12,10,8, 8, SPI, Eingang oder Ausgang, 4mm x 3mm DFN-14, MSOP-169)
LTC2635 (12,10,8, 4, I²C, Eingang oder Ausgang, 3mm x 3mm QFN-16, MSOP-10)
LTC2634 (12,10,8, 4, SPI, Eingang oder Ausgang, 3mm x 3mm QFN-16, MSOP-10)
LTC2631 (12,10,8, 1, I²C, Eingang oder Ausgang, TSOT23-8)
LTC2630 (12,10,8, 1, SPI, Nur intern oder VCC, SC70-6)
LTC2640 (12,10,8, 1, SPI, Eingang oder Ausgang, TSOT23-8)

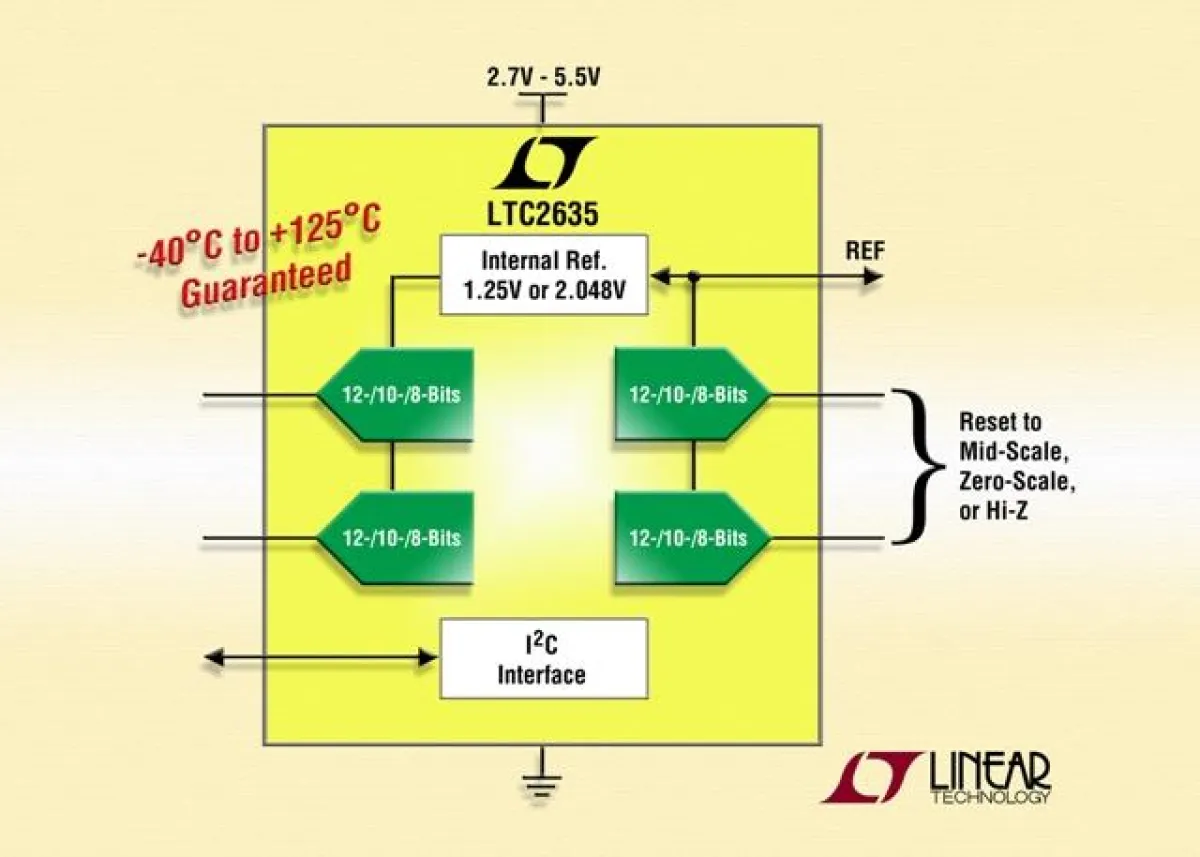

Bildunterschrift: 12-/10-/8-bit-Vierkanal-DACs, Ausgänge nach dem Power-On-Reset im hochohmigen Zustand
Die wichtigsten Leistungsmerkmale: LTC2635
• Integrierte Präzisionsreferenz:
o 2,5V Ausgangsspannungsendwert 10ppm/°C (LTC2635-L)
o 4,096V Ausgangsspannungsendwert 10ppm/°C (LTC2635-H)
• Max. INL-Fehler bei den 12 bit-Versionen: ±2,5LSB
• Anschluss- und softwarekompatible I2C-DACs
• Garantiert monoton über den Temperaturbereich von –40°C bis +125°C
• Ultra-geringes Übersprechen zwischen den DACs (3nV•s)
• Geringes Rauschen (0,75mVSS, 0,1Hz bis 200kHz)
• Wahlmöglichkeit zwischen interner oder externer Referenz
• Betriebsspannungsbereich 2,7V bis 5,5V (LTC2635-L)
• Geringe Leistungsaufnahme: 125µA pro DAC
• Einschalt-Reset: Ausgänge 0V oder 50% der maximalen Ausgangsspannung oder hochohmig
• Winziges (3mm x 3mm) QFN-16- oder MSOP-10-Gehäuse
