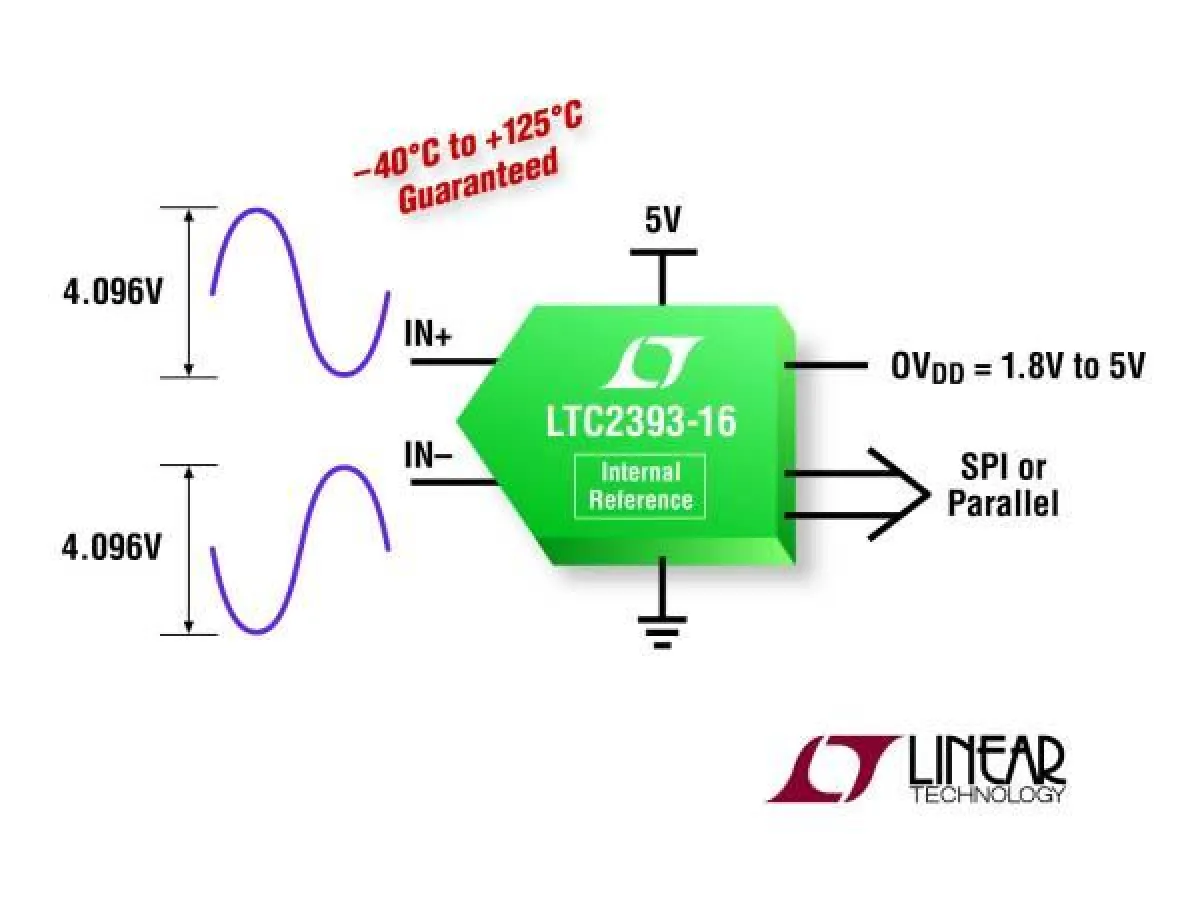

(openPR) Milpitas, California (USA) – 14. Januar 2010. Linear Technology Corporation präsentiert den LTC2393-16, einen latenzfreien 16-bit-SAR-ADC mit einem hervorragenden SNR von 94dB bei Abtastraten bis zu 1MSa/s. Der LTC2393-16 benötigt eine unipolare Betriebsspannung von 5V und bietet einen weiten Eingangsspannungsbereich von ±4,096V. Der Chip eignet sich bestens für viele Designs allgemeiner Art, die einen möglichst großen Signalhub erfordern, um dem Hintergrundrauschen in anspruchsvollen industriellen Umgebungen zu "entgehen".
Der LTC2393-16 bietet hervorragende AC-Spezifikationen wie z. B. 94dB SNR und 105dB THD. Mit einer maximalen INL von ±2LSB und einer Auflösung von 16 bit ohne fehlende Codes ist die DC-Performance des Chips nicht weniger beeindruckend. Der LTC2393-16 enthält eine temperaturkompensierte Referenz mit einer in der Produktion getesteten anfänglichen Genauigkeit von 0,1% und einem Temperaturkoeffizienten von max. 20ppm/°C über die automobilen und industriellen Temperaturbereiche. Der LTC2393-16 hat bei einer Abtastrate von 1MSa/s eine Leistungsaufnahme von 140mW und verfügt über einen Shutdown-Modus, der die Leistungsaufnahme auf nur 175uW reduziert, wenn keine Umsetzung stattfindet. Dank der latenzfreien Arbeitsweise sind selbst nach langen Ruheperioden präzise One-Shot-Messungen möglich, ohne dass eine Mindestabtastrate eingehalten werden muss. Der LTC2393-16 erlaubt Durchsatzraten bis zu 1MSa/s über beide Schnittstellen (seriell und parallel) bei I/O-Spannungen von 1,8V bis 5V.
Der LTC2393-16 ist im 48-poligen, 7mm x 7mm großen LQFP- oder QFN-Gehäuse
ab sofort lieferbar, ebenso wie die anschluss- und softwarekompatiblen Typen LTC2392-16 (500kSa/s) und LTC2391-16 (250kSa/s). Die Spezifikationen werden über die kommerziellen, industriellen und automobilen Temperaturbereiche garantiert und getestet. Im Interesse einer optimalen AC-Performance empfehlen wir den ADC-Treiber LT6350, der sich durch kurze Einschwingzeit auszeichnet und einen Rail-to-Rail-Eingang sowie einen Differenzausgang besitzt.
Ein Demo-Board mit dem ADC LTC2393 und dem LT6350 als Treiber kann über www.linear.com oder ein lokales Vertriebsbüro bezogen werden. Alle Versionen sind ab sofort in Produktionsstückzahlen lieferbar. Weitere Informationen finden Sie unter www.linear.com.
Die wichtigsten Leistungsmerkmale: LTC2393-16
• 1MSa/s Durchsatzrate
• ±2 LSB INL (max.)
• Garantierte Auflösung 16-bit ohne fehlende Codes
• 94dB SNR (fIN = 20kHz)
• Unipolare 5-V-Betriebsspannung
• Differenzieller Eingangsspannungsbereich: ±4,096V
• Interne Refe¬renz (10ppm/°C)
• Keine Latenz, One-Shot-Betrieb
• Parallele und serielle Schnittstelle
• Interner Wandlertakt
• 48-poliges, 7mm x 7mm großes LQFP- oder QFN-Gehäuse
