(openPR) Einkanal/Zweikanal-14bit/250Msps-ADC-Familie mit hervorragender SFDR-Undersampling-Performance

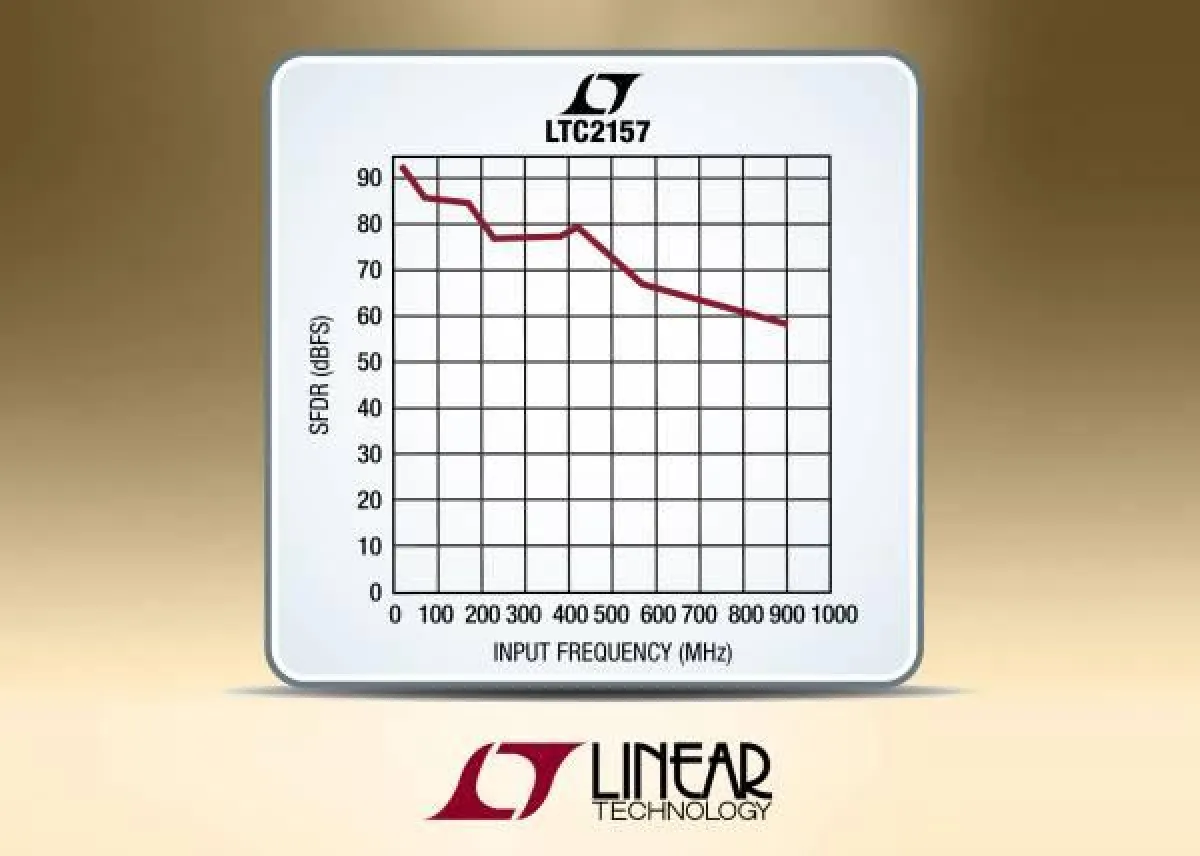

Milpitas, California (USA), 7. März 2011 – Linear Technology Corporation präsentiert eine Familie von Zweikanal- und Einkanal-14-bit/170Msps/210Msps/250Msps-A/D-Wandlern (ADCs), die zum Digitalisieren hoher Zwischenfrequenzen vorgesehen sind und sich durch hervorragende SFDR-Spezifikationen bei Eingangsfrequenzen bis 900MHz auszeichnen. Die Chips LTC2152-14 und LTC2157-14 sind Ein- bzw. simultan abtastende Zweikanal-ADCs mit DDR- (Double Data Rate) LVDS-Digitalausgängen. Diese ADCs sind auf die Anforderungen moderner Kommunikationssysteme zugeschnitten; durch ihre hervorragende Undersampling-Performance machen sie Abwärtsmischerstufen überflüssig und sparen dadurch Kosten.
Der Zweikanal-ADC LTC2157-14 benötigt eine unipolare Betriebsspannung von 1,8V, verbraucht 303mW pro Kanal bei 250Msps und bietet einen Signal/Rauschabstand (SNR) von 70dB sowie ein Basisband-SFDR von 90dB. Der Eingangsspannungsbereich von 1,5Vss vereinfacht die Ansteuerung. Als Alternative sind anschlusskompatible Versionen mit 170Msps/
210Msps Abtastrate und 14bit/12bit Auflösung verfügbar. Die große Analog-Leistungsbandbreite von 1,25GHz und der ultrageringe Jitter von nur 0,15pseff ermöglichen eine rauscharme Unterabtastung von ZF-Frequenzen.
Die neuen A/D-Wandler besitzen ein kompaktes, nur 9mm x 9mm (Zweikanal) bzw. 6mm x 6mm (Einkanal) großes QFN-Gehäuse und sind in Versionen für den kommerziellen und den industriellen Temperaturbereich erhältlich. Demo-Boards und Muster sind sofort verfügbar. Informationen über die vollständige Produktfamilie finden Sie unter: www.linear.com/HSADC.
Die wichtigsten Leistungsmerkmale: LTC2152/LTC2157
• Ein-/Zweikanal-A/D-Wandler mit 14bit/12bit Auflösung und 170/210/250Msps Abtastrate
• 70dB SNR, 90dB SFDR (14bit)
• 605mW (303mW pro Kanal) bei 250Msps
• Unipolare Betriebsspannung 1,8V
• DDR-LVDS-Ausgänge
• Problemlos anzusteuern dank 1,5Vss Eingangsspannungsbereich
• Leistungsbandbreite S/H: 1,25GHz
• Optionaler Takt-Tastverhältnisstabilisator
• Stromsparende Sleep- und Nap-Modi
• Serielle SPI-Schnittstelle zum Konfigurieren
• Schnell und einfach mit dem PScope™ Tool zu evaluieren
