(openPR) Operationsverstärker steuert SAR-ADCs bei einer unipolaren Betriebsspannung von 5V bis auf echte 0 Volt an

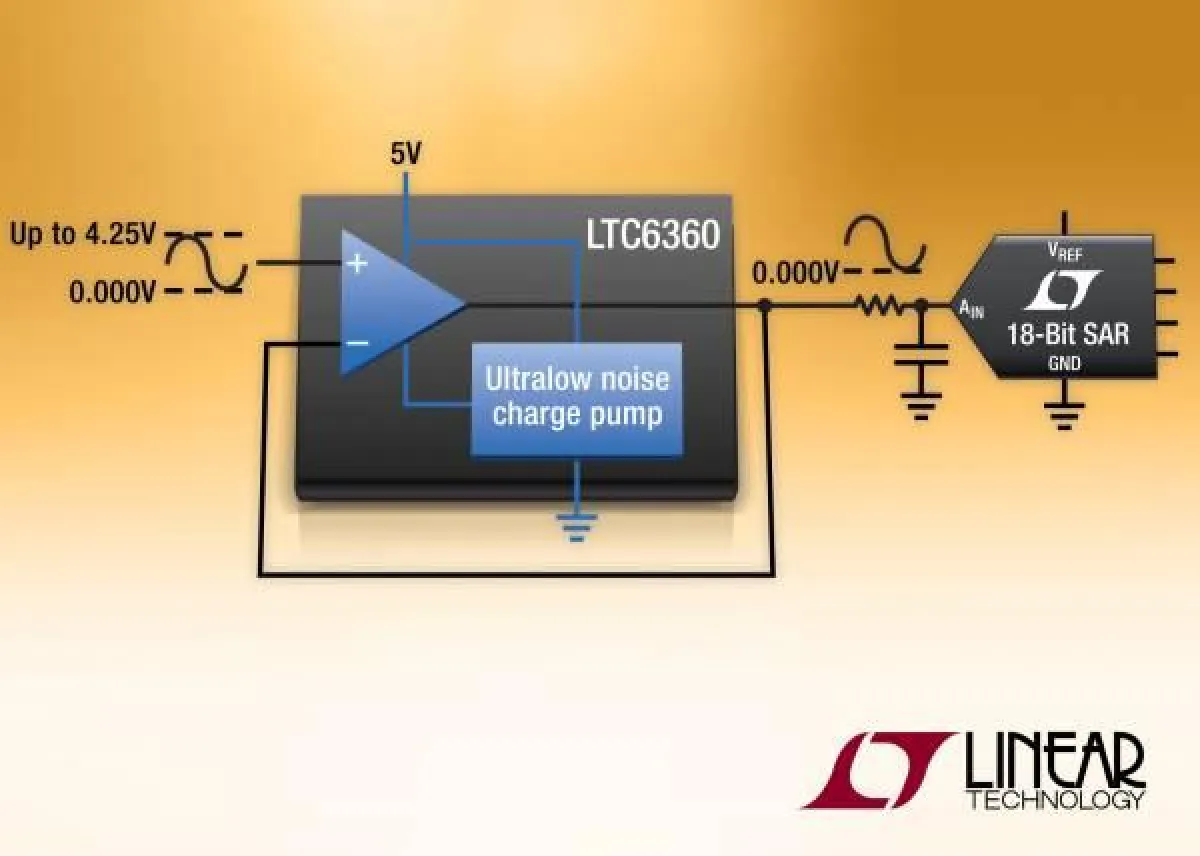

Milpitas, California (USA) – 8. September 2011 – Linear Technology präsentiert den LTC6360, einen extrem rauscharmen Hochgeschwindigkeits-Operationsverstärker, der bei einer unipolaren Betriebsspannung von +5V Ausgangsspannungen bis hinab zu echten 0 V liefern kann. Der LTC6360 enthält eine ultra-rauscharme Ladungspumpe, die intern eine negative Betriebsspannung erzeugt und dadurch eine externe negative Betriebsspannungsschiene überflüssig macht. Im Vergleich zu typischen Operationsverstärkern mit unipolarer Betriebsspannung und Rail-to-rail-Ausgang, deren Ausgangsspannung sich nur bis auf ein paar Hundert Millivolt der
0-Volt-Marke nähern kann, bietet der LTC6360 eine erhöhte Linearität und einen erweiterten Dynamikbereich für Anwendungen, die von einem echten Null-Volt-Ausgangsspannungshub profitieren.
Der LTC6360 zeichnet sich durch hervorragende Genauigkeit aus und eignet sich ideal zur Ansteuerung von 16- und 18-bit-SAR-ADCs (Successive Approximation Register Analog-to-Digital Converters). Durch die sehr kleine Eingangsoffsetspannung von weniger als 250µV (max.) und das geringe Rauschen von nur 2,3nV/?Hz ergibt sich ein weiter Dynamikbereich. Die 16-bit-Einschwingzeit beträgt nur 150ns und die –3dB-Closed-Loop-Bandbreite 250MHz. Die harmonischen Verzerrungen (HD2/HD3) betragen –103dBc/–109dBc bei fIN = 40kHz.
Der LTC6360 arbeitet stabil bis hinab zu Verstärkungsfaktor 1 und kann dadurch als Pufferverstärker zur Minimierung des Ausgangsrauschens eingesetzt werden. Der Ausgang ist für ein 10?/330pF-RC-Filter ausgelegt, kann aber auch größere Kapazitäten treiben.
Der LTC6360 ist im MSOP-Gehäuse und in einem 3mm x 3mm großen, 8-poligen
DFN-Gehäuse verfügbar sowie in Versionen für den kommerziellen Temperaturbereich (0°C bis +70°C), den industriellen Temperaturbereich (–40°C bis +85°C) und den erweiterten Temperaturbereich (–40°C bis +125°C); alle Versionen sind über den gesamten jeweiligen Temperaturbereich spezifiziert. Weitere Informationen finden Sie unter www.linear.com/product/LTC6360
Die wichtigsten Leistungsmerkmale: LTC6360
• Ausgangsspannungshub bei unipolarer Betriebsspannung: bis hinab zu echten 0 Volt
• Rauschspannungsdichte 2,3nV/?Hz
• Kurze Einschwingzeit: 150ns, 16 bit, 4V-Schritt
• 110dB SNR bei 3MHz Bandbreite
• Geringe Verzerrungen, HD2 = –103dBc und HD3 = –109dBc bei 4VSS Ausgangsspannung und 40kHz
• Geringe Offsetspannung: 250uV max.
• 3mm × 3mm großes, 8-poliges DFN-Gehäuse und 8-poliges MSOP-Gehäuse
