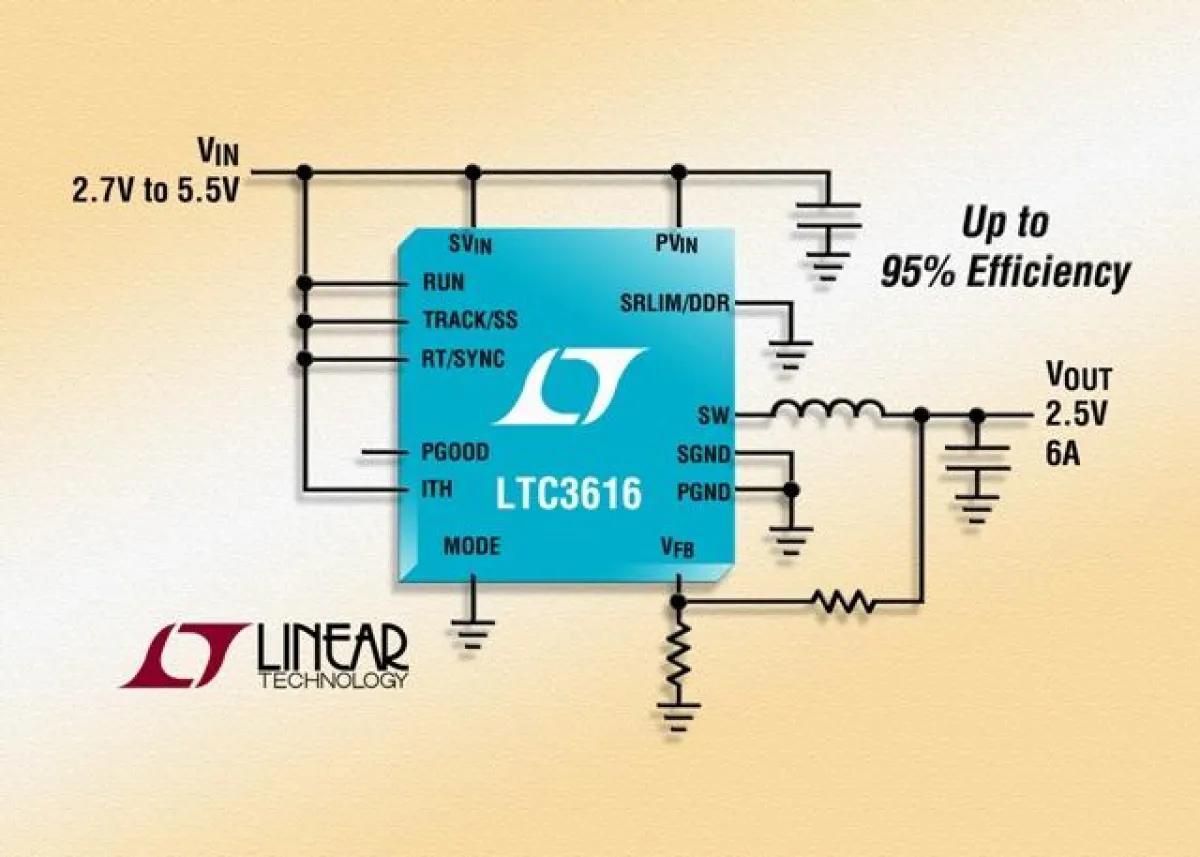

(openPR) Milpitas, California (USA) – 15. März 2010. Der neue LTC3616 von Linear Technology ist ein wirkungsgradstarker 4MHz-Synchron-Abwärtsregler mit Current-Mode-Architektur und konstanter Schaltfrequenz. Dank niederohmiger interner Schalter kann der LTC3616 trotz des nur 3mm x 5mm großen QFN-Gehäuses einen Dauer-Ausgangsstrom von bis zu 6A liefern; seine niedrige Dropout-Spannung erlaubt Ausgangsspannungen von 0,6V bis zu wenigen Millivolt unterhalb VIN. Der LTC3616 arbeitet mit einer Eingangsspannung zwischen 2,25V und 5,5V und ist dadurch eine ideale Lösung für den Betrieb an einem Einzelzellen-Li-Ion-Akku oder einem 3,3V- oder 5V-Intermediate-Bus. Die hohe, im Bereich von 300kHz bis 4MHz programmierbare Schaltfrequenz erlaubt die Verwendung winziger, preiswerter Kondensatoren und Induktivitäten.
Der LTC3616 enthält Schalter mit einem RDS(ON) von nur 25mOhm bzw. 35mOhm und erzielt dadurch Wirkungsgrade bis zu 95%. Im Burst Mode® verringert sich der Leerlauf-Ruhestrom auf nur 75µA, das gewährleistet maximalen Wirkungsgrad bei geringer Last und maximale Laufzeit in batteriebetriebenen Anwendungen. Eine einstellbare Burst-Mode-Klemmspannung ermöglicht es Entwicklern, den Wirkungsgrad bei geringer Last zu optimieren. In Anwendungen, in denen es auf möglichst geringes Schaltrauschen ankommt, kann der LTC3616 im Puls-Skipping- oder erzwungen-kontinuierlichen Modus betrieben werden, der das Schaltrauschen reduziert und Störstrahlungsprobleme entschärft. Die Schalter-Slew-Rate ist programmierbar, sodass bei Bedarf das Schaltrauschen noch weiter reduziert werden kann. Der LTC3616 bietet außerdem Startup-Tracking-Eingänge sowie einen DDR-Speicher-Modus, in dem er Ströme bis zu ±3A liefern oder aufnehmen kann. Darüber hinaus bietet der Chip eine optionale AVP- (Active Voltage Positioning) Funktion, einen “Power Good”-Monitor zur Spannungsüberwachung und einen internen Übertemperaturschutz; bei Bedarf kann die Schaltfrequenz mit
einer externen Frequenz synchronisiert werden.
Der LTC3616EUDD besitzt ein 3mm x 5mm großes QFN-2-Gehäuse.Weitere Informationen finden Sie unter www.linear.com.
Die wichtigsten Leistungsmerkmale: LTC3616
• 6A Ausgangsstrom
• Eingangsspannungsbereich 2,25V bis 5,5V
• Burst-Mode®-Betrieb mit geringer Ausgangsspannungswelligkeit (
Presseinformation
LinearTechnology: 6A/4MHz-Synchron-Abwärtsregler im 3mm x 5mm großen QFN-Gehäuse
Diese Pressemeldung wurde auf openPR veröffentlicht.
Verantwortlich für diese Pressemeldung:Über das Unternehmen
Über Linear Technology
Die Firma Linear Technology Corporation, Hersteller von hochleistungsfähigen Linear-ICs, wurde 1981 gegründet, ging 1986 an die Börse und wurde im Jahr 2000 in den S&P-500-Index bedeutender börsennotierter Unternehmen aufgenommen. Linear Technology produziert u. a. Präzisionsverstärker, Komparatoren, Spannungsreferenzen, monolithische Filter, Linearregler, Gleichspannungswandler, Batterieladegeräte, Datenkonverter, Kommunikationsschnittstellen-ICs, HF-Signalaufbereitungs-ICs, uModule-Produkte und viele andere Analog-ICs. Typische Anwendungsbereiche für die hochleistungsfähigen ICs von Linear Technology sind: Telekommunikation, Handys, Netzwerkprodukte wie z. B. optische Schalter, Notebook- und Desktop-Computer, Computerperipheriegeräte, Video/Multimedia-Geräte, industrielle Messsysteme, Sicherheits- und Überwachungseinrichtungen, hochwertige Consumer-Produkte wie z. B. Digitalkameras und MP3-Player, komplexe medizinische Geräte, Automobilelektronik, Fabrikautomatisierung, Prozesssteuerung sowie militärische Systeme und Luft-/Raumfahrt.
LT, LTC, LTM, uModule und Burst Mode sind eingetragene Marken der Firma Linear Technology Corp.
Alle anderen hier erwähnten Marken sind Eigentum ihrer jeweiligen Inhaber.
Die Firma Linear Technology Corporation, Hersteller von hochleistungsfähigen Linear-ICs, wurde 1981 gegründet, ging 1986 an die Börse und wurde im Jahr 2000 in den S&P-500-Index bedeutender börsennotierter Unternehmen aufgenommen. Linear Technology produziert u. a. Präzisionsverstärker, Komparatoren, Spannungsreferenzen, monolithische Filter, Linearregler, Gleichspannungswandler, Batterieladegeräte, Datenkonverter, Kommunikationsschnittstellen-ICs, HF-Signalaufbereitungs-ICs, uModule-Produkte und viele andere Analog-ICs. Typische Anwendungsbereiche für die hochleistungsfähigen ICs von Linear Technology sind: Telekommunikation, Handys, Netzwerkprodukte wie z. B. optische Schalter, Notebook- und Desktop-Computer, Computerperipheriegeräte, Video/Multimedia-Geräte, industrielle Messsysteme, Sicherheits- und Überwachungseinrichtungen, hochwertige Consumer-Produkte wie z. B. Digitalkameras und MP3-Player, komplexe medizinische Geräte, Automobilelektronik, Fabrikautomatisierung, Prozesssteuerung sowie militärische Systeme und Luft-/Raumfahrt.
LT, LTC, LTM, uModule und Burst Mode sind eingetragene Marken der Firma Linear Technology Corp.
Alle anderen hier erwähnten Marken sind Eigentum ihrer jeweiligen Inhaber.
Pressebericht „LinearTechnology: 6A/4MHz-Synchron-Abwärtsregler im 3mm x 5mm großen QFN-Gehäuse“ bearbeiten oder mit dem "Super-PR-Sparpaket" stark hervorheben, zielgerichtet an Journalisten & Top50 Online-Portale verbreiten:
Disclaimer: Für den obigen Pressetext inkl. etwaiger Bilder/ Videos ist ausschließlich der im Text angegebene Kontakt verantwortlich. Der Webseitenanbieter distanziert sich ausdrücklich von den Inhalten Dritter und macht sich diese nicht zu eigen. Wenn Sie die obigen Informationen redaktionell nutzen möchten, so wenden Sie sich bitte an den obigen Pressekontakt. Bei einer Veröffentlichung bitten wir um ein Belegexemplar oder Quellenennung der URL.
Weitere Mitteilungen von Linear Technology
DC/DC-µModule-Abwärtsregler liefert bis zu 2x13A oder 1x26A Ausgangsstrom und bis 100A Gesamtstrom (LTM4620)
Milpitas, California (USA) – 10. September 2012 – Linear Technology Corporation präsentiert den LTM4620, einen DC/DC-µModule®- (ausgesprochen: "Micromodule") Abwärtsregler mit zwei Ausgängen, der 2x13A oder 1x26A Ausgangsstrom liefern kann. Vier parallelgeschaltete Regler dieses Typs können zusammen bis zu 100A liefern. Der LTM4620 ist ein vollständiges DC/DC-Reglersystem einschließlich Induktivitäten, Leistungsstufen und der kompletten Regelschaltung in einem nur 15mm x 15mm x 4,41mm großen LGA-Gehäuse. Ein patentierter Kühlkörper auf der Ob…
Energieeffiziente PoE++PD-Controller mit bis zu 90W Ausgangsleistung (LT4275)
Milpitas, California (USA) – 27. August 2012 – Linear Technology Corporation präsentiert die IC-Familie LT4275, bestehend aus drei LTPoE++™-, PoE+- und PoE-konformen PD- (Powered Device) Schnittstellencontrollern für Anwendungen, die Ausgangsleistungen bis 90W erfordern. PoE+ begrenzt die für PDs maximal verfügbare Leistung auf 25,5W, was für neue, leistungshungrige Anwendungen wie z. B. Picozellen, Basisstationen, Anzeigetafeln und beheizte Überwachungskameras für den Außenbereich nicht ausreicht. Der auf diese "vernachlässigten" Anwendungen…
Das könnte Sie auch interessieren:

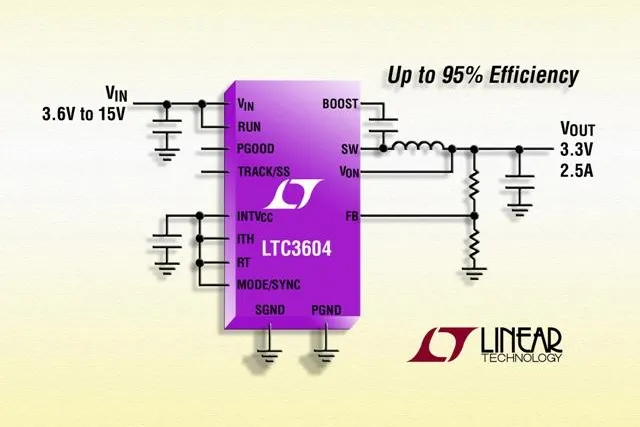

Linear Technology: 15V/2,5A/4MHz-Synchron-Abwärtsregler
… ein wirkungsgradstarker 4MHz-Synchron-Abwärtsregler mit einer einzigartigen Current-Mode-Architektur und programmierbarer, konstanter Schaltfrequenz. Der Chip ist im 3mm x 3mm großen QFN-Gehäuse oder im MSOP-16E-Gehäuse erhältlich und kann einen Dauer-Ausgangsstrom bis zu 2,5A bei Ausgangsspannungen bis hinab zu 0,6V liefern. Die Current-Mode-Architektur …
Linear Technology | LT3645: 36V/500mA(IOUT)-DC/DC-Abwärtsregler mit integriertem LDO
… der LT3645 ein "Power-good"-Signal, eine Soft-Start-Funktion und eine Übertemperaturschutzfunktion.
Der LT3645EUD besitzt ein 3mm x 3mm großes, 16-poliges QFN-Gehäuse. Der LT3645EMSE besitzt ein 12-poliges, thermisch optimiertes MSOP-Gehäuse. Die "Industrial Grade"-Versionen LT3645IUD und LT3645IMSE sind für den Sperrschichtbetriebstemperaturbereich …
Offene QFN-Gehäuse mit Metal-Lead-Frame (M-QFN)
Offene QFN-Gehäuse ermöglichen die Entwicklung eigener Mikrochips in kleinen Stückzahlen. Durch die Position der Anschlüsse an der Unterseite der Bauteile, ist eine höhere Packungsdichte und damit eine Reduzierung der Platinengröße möglich. Da mehrere Gehäuse auf einem gemeinsamen Trägersubstrat nebeneinander angeordnet sind, lassen sich auch größere …
HOT RRODUCT Linear Technology | LTC4270-71: 12-Port-Power-over-Ethernet-PSE-Controller-Chipsatz
… unterstützt PDs bis 13W. Alle diese Chipsätze sind für den industriellen Temperaturbereich spezifiziert. Der LTC4270 besitzt ein RoHS-konformes, 52-poliges, 7mm x 8mm großes QFN-Gehäuse und der LTC4271 ein
24-poliges, 4mm x 4mm großes QFN-Gehäuse. Der Chipsatz LTC4270/71 ist ab sofort in Produktionsstückzahlen lieferbar. Der Chipsatz LTC4270/LTC4271 …
Dreikanal-Synchron-Abwärtsregler im 3mm x 3mm DFN-Gehäuse liefert unabhängige Ausgangsströme bis zu 800mA
… wirkungsgradstarken Dreikanal-Synchron-Abwärtsregler mit 2,25 MHz Schaltfrequenz, der bis zu 800mA Ausgangsstrom pro Kanal liefern kann und in einem nur 3mm x 3mm großen QFN-Gehäuse untergebracht ist. Der auf einer Festfrequenz /Current-Mode Architektur basierende LTC3545 erlaubt Eingangsspannungen zwischen 2,25V und 5,5V; er eignet sich dadurch ideal für …
Linear Technology: Quad-12/10/8-bit-Rail-to-Rail-I2C-DACs mit interner Referenz
… Ausgangsspannungsendwert sowie zwischen drei Power-up-Optionen: Ausgangsspannung Null, Ausgangsspannung 50% des Endwertes oder Ausgänge hochohmig. Das 16-polige, 3mm x 3mm winzige QFN-Gehäuse besitzt einen Hardware-Load-DAC- (LDAC) Anschluss, drei Adressanschlüsse zur Auswahl einer von 27 eindeutigen I2C-Adressen und einen REFLO-Anschluss. Das 10-polige …
Linear Technology: Dreikanal-LED-Treiber kann bis zu 30 300mA-LEDs ansteuern
… werden; so kann der Wirkungsgrad optimiert werden, und es können sehr kleine externe Bauteile verwendet werden. Durch das thermisch optimierte, nur 4mm x 5mm große QFN-Gehäuse (oder das thermisch optimierte TSSOP-Gehäuse) ist der LT3492 eine äußerst kompakte Lösung für LED-Anwendungen bis 50W.
Der LT3492 misst den Ausgangsstrom auf der High-Seite der …
VDSL2 chipsets von Metanoia Communications Inc.
Seit 2005 bietet Metanoia mit Sitz in Hsinchu, Taiwan, Schaltkreise für die Breitbandkommunikation an. Es handelt dich hierbei um Lösungen für VDSL2 17a/30a Applikationen.
Der neuen Schaltkreis MT2301 ist ein Single VDSL2 Discrete Multi-Tone (DMT) chip im 128 pin LQPF Gehäuse, der neue MT3301 ein Analog Front End (AFE) chip mit Line Driver im 68 pin QFN Gehäuse. Die Chips sind für die Serienproduktion verfügbar.

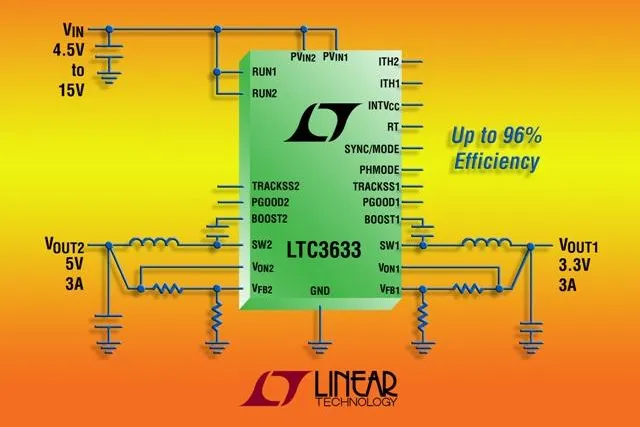

Linear Technology: 15V/3A/4MHz-Dual-Synchron-Abwärtsregler
