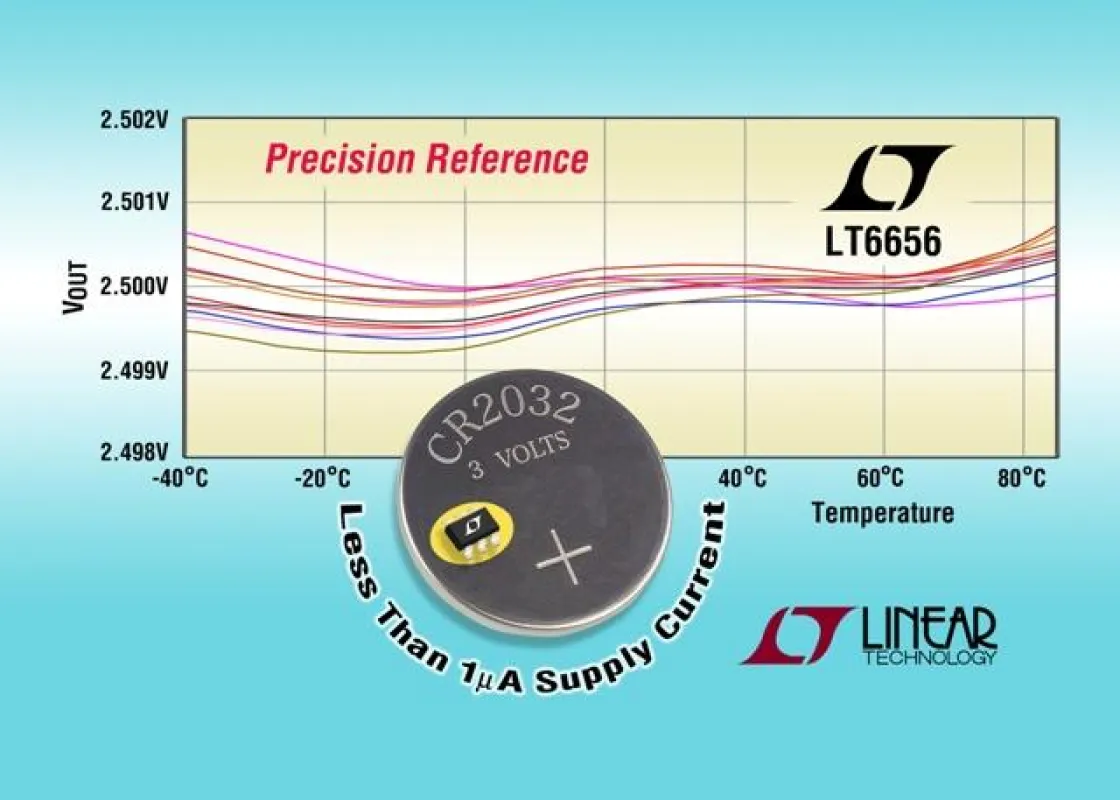

(openPR) Milpitas, California (USA) – 5. April 2010. Linear Technology präsentiert den LT6656, eine hochgenaue Spannungsreferenz im SOT23-Gehäuse, die sich mit einem Betriebsstrom von nur 850nA begnügt. Die Spannungsreferenz LT6656 zeichnet sich aus durch einen anfänglichen Fehler von weniger als 0,05% und eine garantierte Temperaturdrift von weniger als 10ppm/°C. Durch diese Kombination aus höchster Genauigkeit und ultra-geringer Stromaufnahme ist der Chip eine ideale Lösung für mobile Geräte, Wireless-Produkte und entfernte Einrichtungen.
Die Spannungsreferenz LT6656 kann einen Ausgangsstrom bis zu 5mA liefern und eignet sich dadurch für eine Vielzahl von Anwendungen. So kann der Chip beispielsweise sowohl die Betriebsspannung als auch die Präzisionsreferenzspannung für einen hochauflösenden Low-Power-ADC liefern. Die Spannungsreferenz LT6656 kann Low-Power-Shunt-Referenzen ersetzen und bietet im Vergleich dazu eine höherere Energieeffizienz und eine präzisere Last- und Betriebsspannungsregelung. In vielen Anwendungen kann die Spannungsreferenz LT6656 dank ihres extrem niedrigen Ruhestroms immer eingeschaltet bleiben.
Der Chip LT6656 gehört zu Linear Technologys umfangreicher Familie von Präzisionsspannungsreferenzen und wurde für Batteriebetrieb optimiert. Diese hochleistungsfähige Bipolar-IC ist gegen verpolte Eingangsspannung geschützt, akzeptiert Eingangsspannungen bis zu 18V und begnügt sich mit einer minimalen Eingangsspannung, die nur 3mV über der Ausgangsspannung liegt. Bei fehlender Eingangsspannung ist der Ausgang hochohmig, sodass der Rest der Schaltung nicht belastet wird. Die Spannungsreferenz LT6656 ist für den Betriebstemperaturbereich von –40°C bis +85°C voll spezifiziert; die Funktionsfähigkeit des Chips wird über den extremen Temperaturbereich von –55°C bis +125°C garantiert.
“Die Kombination aus hoher Genauigkeit, einem Betriebsstrom von weniger als 1µA und dem winzigen SOT23-Gehäuse stellt einen erheblichen Fortschritt in der Spannungsreferenz-Technologie dar”, sagte Brendan Whelan, Entwicklungschef bei Linear Technology.
Für die Spannungsreferenz LT6656 stehen derzeit sieben verschiedene Spannungsoptionen zur Auswahl. Weitere Informationen finden Sie unter www.linear.com.
Die wichtigsten Leistungsmerkmale: LT6656
• 850nA Betriebsstrom
• Hervorragende Genauigkeit und minimale Drift:
o A-Grade (0,05% anfängliche Genauigkeit, 10ppm/°C Drift)
o B-Grade (0,1% anfängliche Genauigkeit, 20ppm/°C Drift)
• Maximaler Ausgangsstrom 5mA
• Gegen verpolte Eingangsspannung und Rückspannung geschützt
• Dropout-Spannung: 3mV
• Thermische Hysterese: 25ppm
• Über den Temperaturbereich von –40°C bis +85°C voll spezifiziert
• Funktionsfähigkeit über den Temperaturbereich von –55°C bis +125°C garantiert
• 7 Spannungsoptionen: 1,25V; 2,048V; 2,5V; 3V; 3,3V; 4,096V und 5V
• Flaches (1mm), ThinSOT™-Gehäuse
