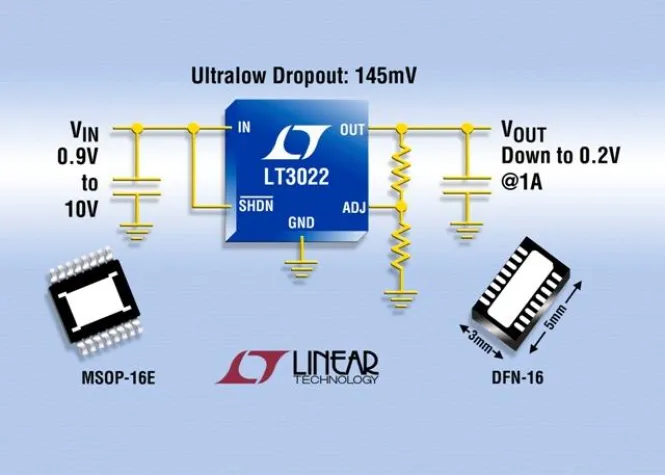

(openPR) Milpitas, California (USA) – 17. Mai 2010. Linear Technology Corporation präsentiert den LT3022, einen 1A-VLDO™- (Very Low Dropout Regulator) Linearregler, der Eingangsspannungen bis hinab zu 0,9V erlaubt und eine programmierbare Ausgangsspannung bis hinab zu 0,2V liefert. Durch den weit hinabreichenden Eingangsspannungsbereich und die niedrige Dropout-Spannung von nur 145mV (typ.) bei Volllast ist der LT3022 eine ideale Lösung für Niederspannungs-/Hochstrom-Versorgungsschienen für Digital-ICs wie z. B. FPGAs, ASICs, DSPs, Mikroprozessoren und Mikrocontroller. Ein weiterer Anwendungsbereich sind wirkungsgradstarke Spannungswandler für allgemeine Anwendungen mit niedrigem Eingangs-/Ausgangsspannungsverhältnis (beispielsweise 1,8V zu 1,5V, 1,5V zu 1,2V oder 1,2V zu 0,9V). Das IC zieht einen sehr geringen Ruhestrom von nur 400µA und einen Shutdown-Strom von weniger als 10µA; das verlängert die Akkulaufzeit mobiler Geräte.
Der LT3022 bietet in Verbindung mit Keramik-Ausgangskondensatoren mit niedrigem ESR und Kapazitäten von nur 10µF optimale Stabilität und ein hervorragendes Impulsverhalten. Erwähnenswert sind außerdem die hohe Ausgangsspannungsgenauigkeit von ±3% über den vollen Eingangsspannungs-, Last- und Temperaturbereich sowie die typische Eingangsspannungsregelung von 0,1% und die typische Lastregelung von 0,1%. Der LT3022 bietet umfassenden internen Schutz gegen verpolte Eingangsspannung, Rückspannung, Rückstrom, Überstrom und Übertemperatur.
Die Versionen LT3022EDHC und LT3022IDHC (16-poliges, 3mm x 5mm großes DFN-Gehäuse) und LT3022EMSE/LT3022IMSE (thermisch optimiertes MSOP-16-Gehäuse) sind für den Sperrschichtbetriebstemperaturbereich von –40°C bis +125°C spezifiziert und sowohl in "E"- als auch als "I-Grade"-Versionen ab Lager lieferbar; sie zeichnen sich durch verbessertes Temperaturverhalten und kompakte Abmessungen aus. Weitere Informationen finden Sie unter www.linear.com.
Die wichtigsten Leistungsmerkmale: LT3022
• Eingangsspannungsbereich: 0,9V bis 10V
• VREF-Genauigkeit: ±3% über den gesamten Eingangsspannungs-, Laststrom- und
Temperaturbereich
• Ausgangsspannungsbereich: 0,2V bis 9,5V (einstellbar)
• Dropout-Spannung: 145mV
• Ausgangsstrom: 1A
• Stabil in Verbindung mit Keramik-Ausgangskondensatoren (ab 10µF) mit niedrigem ESR
• 0,1% Lastregelung im Bereich von 1mA bis 1A
• Ruhestrom: 400µA, ISD < 10µA
• Strombegrenzung und Übertemperaturschutz mit Hystereverhalten
• Geschützt gegen verpolte Batterie, Rückspannung und Rückstrom
• 16-poliges DFN-Gehäuse (3mm x 5mm x 0,75mm)
• 16-poliges, thermisch optimiertes MSOP-Gehäuse
