(openPR) Transistoren auf der Basis von Kohlenstoff-Nanostrukturen – was nach Zukunftsmusik klingt, könnte in wenigen Jahren schon Realität sein. Einem internationalen Forscherteam mit Beteiligung der Empa ist es nun gelungen, Nanotransistoren aus nur wenigen Atomen breiten Graphenbändern zu produzieren, wie sie in der aktuellen Ausgabe des Fachjournals «Nature Communications» berichten.
---
Nur wenige Atome breite Graphenbänder, sogenannte Graphen-Nanoribbons, haben spezielle elektrische Eigenschaften, die sie zu viel versprechenden Kandidaten für die Nanoelektronik der Zukunft machen: Während Graphen – eine nur ein Atom dünne, bienenwabenförmige Kohlenstoffschicht – ein leitendes Material ist, kann es in Form von Nanobändern zum Halbleiter werden. Das bedeutet, es hat eine genügend grosse Energie- oder Bandlücke, in der keine elektronischen Zustände möglich sind: Dadurch lässt es sich an- und abschalten – und wird so möglicherweise zu einem zentralen Bestandteil von Nanotransistoren.
Kleinste Details in der atomaren Struktur dieser Graphenbänder haben allerdings massive Auswirkungen auf die Grösse der Energielücke – und damit darauf, wie gut sich die Nanoribbons als Bestandteile von Transistoren eignen. Die der Lücke hängt einerseits von der Breite der Graphenbänder ab, andererseits von der Struktur der Ränder. Da Graphen aus gleichseitigen Kohlenstoff-Sechsecken besteht, kann der Rand je nach Ausrichtung der Bänder eine Zickzack- oder eine so genannte Sessel-Form («armchair») aufweisen. Während sich Bänder mit Zickzackrand wie Metalle verhalten – also leitend sind –, werden sie mit einem Sesselrand zum Halbleiter.
Das bedeutet eine grosse Herausforderung für die Herstellung der Nanoribbons: Werden die Bänder aus einer Schicht Graphen herausgeschnitten oder hergestellt, indem man Kohlenstoff-Nanoröhrchen aufschneidet, kann es sein, dass die Ränder unregelmässig sind – und somit die Graphenbänder nicht die gewünschten elektrischen Eigenschaften zeigen.
Mit neun Atomen zum Halbleiter
Forschenden der Empa ist es nun in Zusammenarbeit mit dem Max-Planck-Institut für Polymerforschung in Mainz und der «University of California» in Berkeley gelungen, Bänder von exakt neun Atomen Breite und einem regelmässigen Sesselrand aus Vorläufermolekülen wachsen zu lassen. Dafür werden die speziell angefertigten Moleküle im Ultrahochvakuum verdampft. Wie Puzzlestücke fügen sie sich nach mehreren Verfahrensstufen auf einer Goldunterlage zu den gewünschten Nanoribbons von rund einem Nanometer Breite und bis zu 50 Nanometern Länge zusammen.

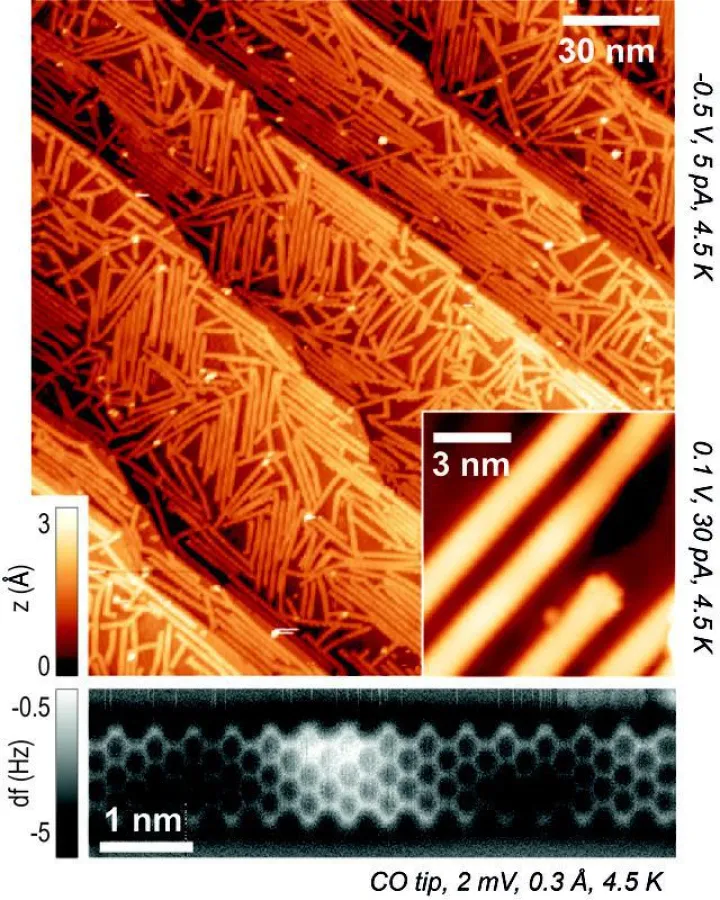

Diese Strukturen, die nur mit einem Rastertunnelmikroskop erkennbar sind, haben nun eine relativ grosse und vor allem eine genau definierte Energielücke. Damit konnten die Forschenden nun einen Schritt weiter gehen und die Graphenbänder in Nanotransistoren integrieren. Die ersten Versuche waren zunächst aber noch wenig erfolgreich: Messungen zeigten, dass der Unterschied im Stromfluss zwischen dem «EIN»-Zustand (also bei angelegter Spannung) und dem «AUS»-Zustand (ohne angelegte Spannung) viel zu gering war. Das Problem lag bei der dielektrischen Schicht aus Siliziumoxid, die die halbleitenden Schichten mit dem elektrischen Schalterkontakt verbindet: Um die gewünschten Eigenschaften aufzuweisen, musste diese 50 Nanometer dick sein – und das wiederum beeinflusste das Verhalten der Elektronen.
Den Forschenden gelang es in der Folge jedoch, diese Schicht massiv zu verkleinern, indem sie als dielektrisches Material anstelle von Siliziumoxid Hafniumoxid (HfO2) verwendeten. Damit ist die Schicht gerade noch 1.5 Nanometer dünn – und der Strom bei «eingeschaltetem» Transistor um Zehnerpotenzen höher.
Ein weiteres Problem lag im «Einbau» der Graphenbänder in den Transistor; künftig sollen die Bänder nicht mehr kreuz und quer auf dem Transistor-Substrat liegen, sondern exakt senkrecht zum Transistorkanal ausgerichtet werden. Dadurch liesse sich der derzeit hohe Ausschuss an nicht funktionierenden Nanotransistoren erheblich reduzieren.
Weitere Informationen:
- https://www.empa.ch/web/s604/nanoribbons
