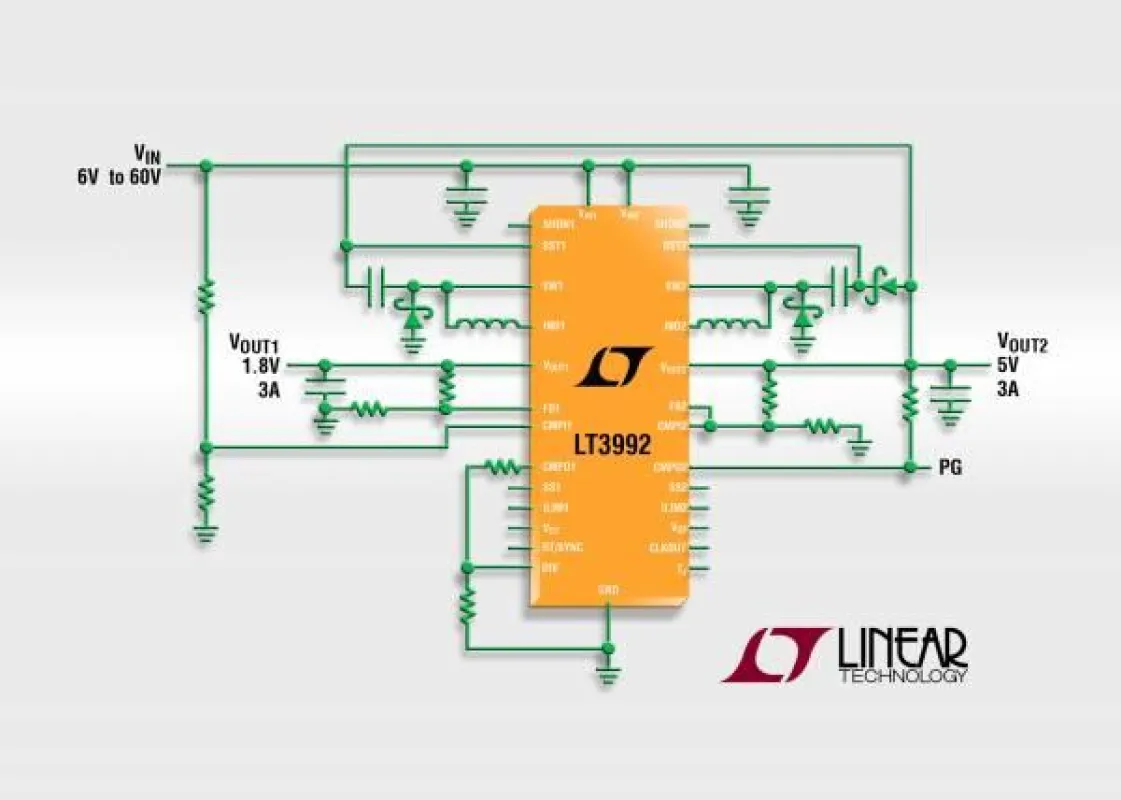

(openPR) Milpitas, California (USA) – 29. März 2012 – Linear Technology Corporation präsentiert den LT3992, einen monolithischen Zweikanal-Abwärts-Schaltregler, der einen kontinuierlichen Ausgangsstrom von bis zu 3A pro Kanal liefern kann. Dank seines weiten Eingangsspannungsbereichs von 3V bis 60V eignet sich der Regler ideal für Anwendungen im Automobil, bei denen einerseits hohe Eingangsspannungsspitzen im Falle eines "Load-Dumps", andererseits aber auch Spannungseinbrüche beim Kaltstart "abgefedert" werden müssen. Jeder Kanal besitzt seine eigenen Eingangs-, Shutdown-, Feedback-, Soft-Start-, Strombegrenzungs- und Komparator-Anschlüsse; das vereinfacht das Tracking/Sequencing mehrerer Stromversorgungen. Die Schaltfrequenz des LT3992 ist im Bereich von 250kHz bis 2,25MHz programmierbar. Dadurch hat
der Entwickler die Möglichkeit, den Wirkungsgrad zu optimieren und die Störstrahlung in ein unkritisches Frequenzband zu verlagern.
Zur Optimierung des Wirkungsgrades und der Bauteilgröße bieten beide Reglerkanäle eine programmierbare Strombegrenzung, außerdem sind sie über den internen Oszillator oder ein externes Taktsignal miteinander synchronisiert. Die beiden Regler arbeiten um 180° phasenversetzt, um die Ausgangsspannungswelligkeit zu reduzieren und damit kleinere externe Bauteile verwendet werden können. Es besteht die Möglichkeit, mehrere Regler durch ein externes Taktsignal miteinander zu synchronisieren, um zusätzliche Spannungsschienen zu realisieren. Umgekehrt können die beiden Ausgänge parallelgeschaltet werden, wodurch sich der maximale Ausgangsstrom auf 6A erhöht. Durch die Kombination aus dem nur 5mm x 5mm großen QFN-32-Gehäuse oder dem thermisch optimierten TSSOP-38-Gehäuse und der hohen Schaltfrequenz, die die Verwendung sehr kleiner externer Kondensatoren und Induktivitäten erlaubt, ist der Chip eine äußerst kompakte und thermisch effiziente Lösung. Der Hauptschalter im LT3992 verwendet wirkungsgradstarke 3,5A-Schalter mit einer VCESAT von nur 325mV, die zusammen mit dem notwendigen Oszillator, der Steuerschaltung und der Logik monolithisch integriert sind.
Spezielle Design-Techniken ermöglichen einen hohen Wirkungsgrad über einen weiten Eingangsspannungsbereich, und die Current-Mode-Topologie sorgt für kurze Einschwingzeiten und hervorragende Regelschleifenstabilität. Der LT3992 enthält in einem der beiden Kanäle einen Frequenzteiler; dadurch kann dieser Kanal mit 1/2, 1/4 oder 1/8 der Frequenz des anderen Kanals betrieben werden. So können hohe Abwärtsverhältnisse bei minimaler Größe der externen Bauteile realisiert werden. Durch einen verbesserten Kurzschlussschutz und Chip-Temperaturüberwachung ist der Chip besonders gut geschützt. Als weitere Besonderheiten bietet der Chip eine Übertemperaturabschaltung und für jeden Kanal ein individuelles "Power good"-Signal.
Der LT3992EUH besitzt ein 5mm x 5mm großes, 32-poliges QFN-Gehäuse und der LT3992EFE ein thermisch optimiertes, FMEA-konformes TSSOP-38-Gehäuse. Die "Industrial Grade"-Versionen LT3992IUH und LT3992IFE sind die für den Sperrschichtbetriebstemperaturbereich von –40°C bis +125°C spezifiziert und werden über diesen Temperaturbereich getestet. Alle genannten Preise gelten bei Abnahme von 1.000 Stück. Alle Versionen des LT3992 sind ab Lager lieferbar. Weitere Informationen finden Sie unter www.linear.com/product/LT3992
Die wichtigsten Leistungsmerkmale: LT3992
• Weiter Eingangsspannungsbereich: 3V bis 60V
• Separate Funktionen für jeden der beiden 3A-Regler: Betriebsspannung, Shutdown, Soft-Start, UVLO, programmierbare Strombegrenzung,
programmierbares "Power Good"-Signal
• Chiptemperatur-Monitor
• Feste Schaltfrequenz, im Bereich von 250kHz bis 2,25MHz programmierbar oder mit externer Taktfrequenz synchronisierbar, synchronisierter Taktausgang
• Voneinander unabhängige, synchronisierte Schaltfrequenzen ermöglichen Optimierung der
Bauteilgröße
• Gegenphasiges Schalten
• Ausgänge können parallelgeschaltet werden
• Flexibles Ausgangsspannungs-Tracking
• Niedrige Dropout-Spannung: maximales Tastverhältnis 95%
• 5mm × 5mm großes QFN-Gehäuse
• FMEA-konformes 38-poliges TSSOP-Gehäuse mit freiliegendem Pad
