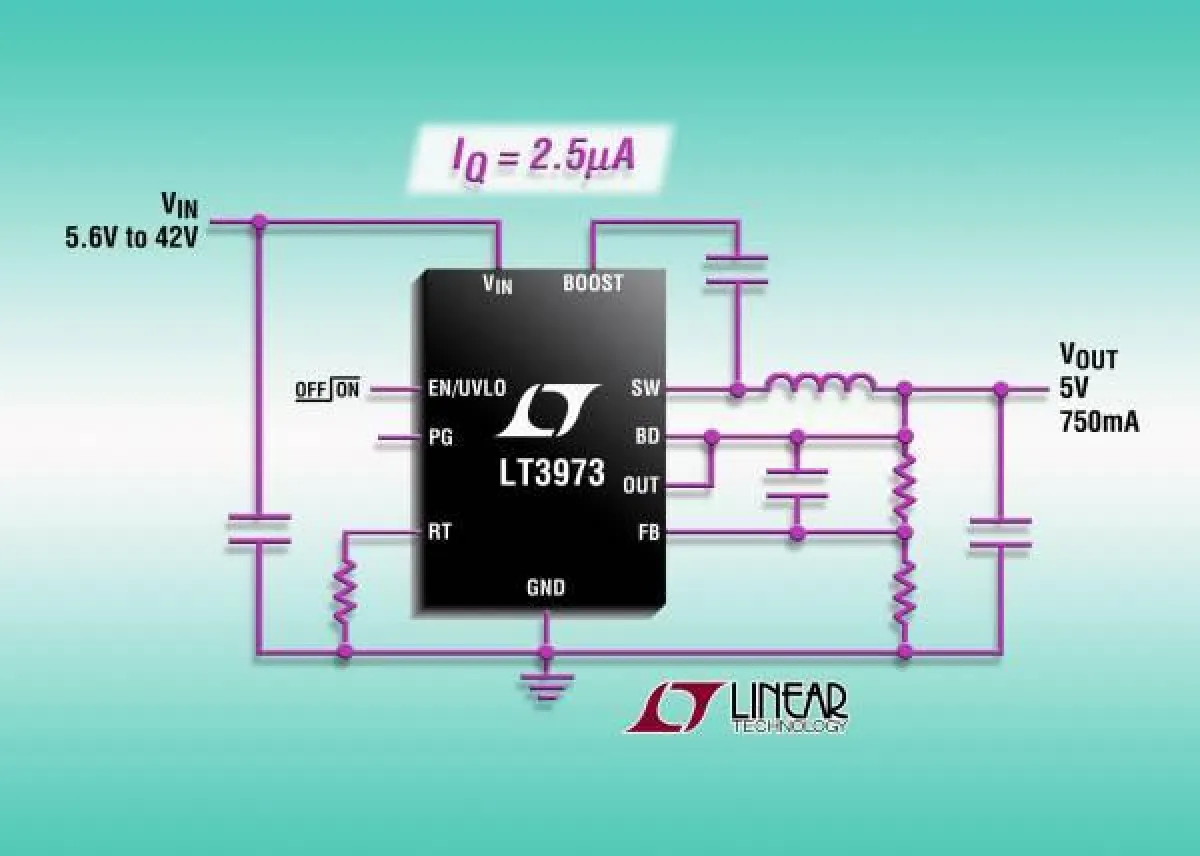

(openPR) 42V/750mA(IOUT)-2,2MHz-Abwärts-Gleichspannungswandler verbraucht nur 2,5µA Ruhestrom
Milpitas, California (USA) – 25. Oktober 2011 – Linear Technology Corporation präsentiert den LT3973, einen 750mA/42V-Abwärts-Schaltregler mit integrierten Boost- und Catch-Dioden. Der neue Chip hat im Burst Mode® unter Leerlauf-Standby-Bedingungen eine Stromaufnahme von weniger als 2,5µA. Durch den weiten Eingangsspannungsbereich von 4,2V bis 42V ist der LT3991 eine ideale Lösung für Anwendungen in der Automobilelektronik und Industrie. Sein interner 1,2A-Schalter kann bei Ausgangsspannungen bis hinab zu 1,21V einen Dauerausgangsstrom bis zu 750mA liefern. Im Burst Mode sinkt der Ruhestrom auf ultra-niedrige Werte ab. Der Chip eignet sich dadurch hervorragend für automobile oder industrielle Systeme, bei denen der Regler ständig in Bereitschaft sein muss und dabei die Batterie geschont werden soll.
Wenn die Ausgangsspannung unter den programmierten Wert abfällt, wird durch das einzigartige Design des LT3973 eine Mindest-Dropout-Spannung von nur 530mV aufrechterhalten. Der Regler eignet sich daher ideal für Anwendungen, in denen mit Spannungseinbrüchen zu rechnen ist, wie beispielsweise beim Kaltstart eines Autos. Die Schaltfrequenz ist im Bereich von 200kHz bis 2,2MHz programmierbar. Dadurch hat der Entwickler die Möglichkeit, den Wirkungsgrad zu optimieren und Störemissionen in ein unkritisches Frequenzband zu verlagern. Durch das nur 3mm x 3mm große, 10-polige DFN-10-Gehäuse (oder das thermisch optimierte MSOP-Gehäuse) und die hohe Schaltfrequenz, die die Verwendung sehr kleiner externer Induktivitäten und Kondensatoren erlaubt, ist der Chip eine äußerst kompakte, thermisch effiziente Lösung.
Der LT3973 vereint auf einem einzigen Chip einen wirkungsgradstarken Schalter mit nur 250mV VCESAT, die notwendigen Boost- und Catch-Dioden, einen Oszillator sowie die komplette Steuerungselektronik und Logik. Der Burst-Mode-Betrieb gewährleistet bei niedrigen Ausgangsströmen einen hohen Wirkungsgrad und eine geringe Ausgangsspannungswelligkeit von weniger als 10mVSS. Spezielle Design-Techniken und ein neuer Hochspannungsprozess ermöglichen einen hohen Wirkungsgrad über einen weiten Eingangsspannungsbereich, und die Current-Mode-Topologie sorgt für kurze Einschwingzeiten und hervorragende Regelschleifenstabilität. Als weitere Besonderheiten bietet der LT3973 ein "Power good"-Signal, eine interne Catch-Diodenstrombegrenzung und einen internen Übertemperaturschutz.
Der LT3973EDD besitzt ein 3mm x 3mm großes DFN-10-Gehäuse und der LT3973EMSE ein thermisch optimiertes MSOP-10-Gehäuse. Die Versionen LT3973IDD und LT3973IMSE sind für den Sperrschichttemperaturbereich von –40°C bis +125°C, die Versionen LT3973HDD und LT3973HMSE von –40°C bis +150°C spezifiziert. Weitere Informationen finden Sie unter www.linear.com/product/LT3973.
Die wichtigsten Leistungsmerkmale: LT3973
• Ultra-niedriger Ruhestrom
• 2,5uA IQ bei 12VIN und 3,3VOUT
• Burst Mode®-Betrieb reduziert Welligkeit auf
