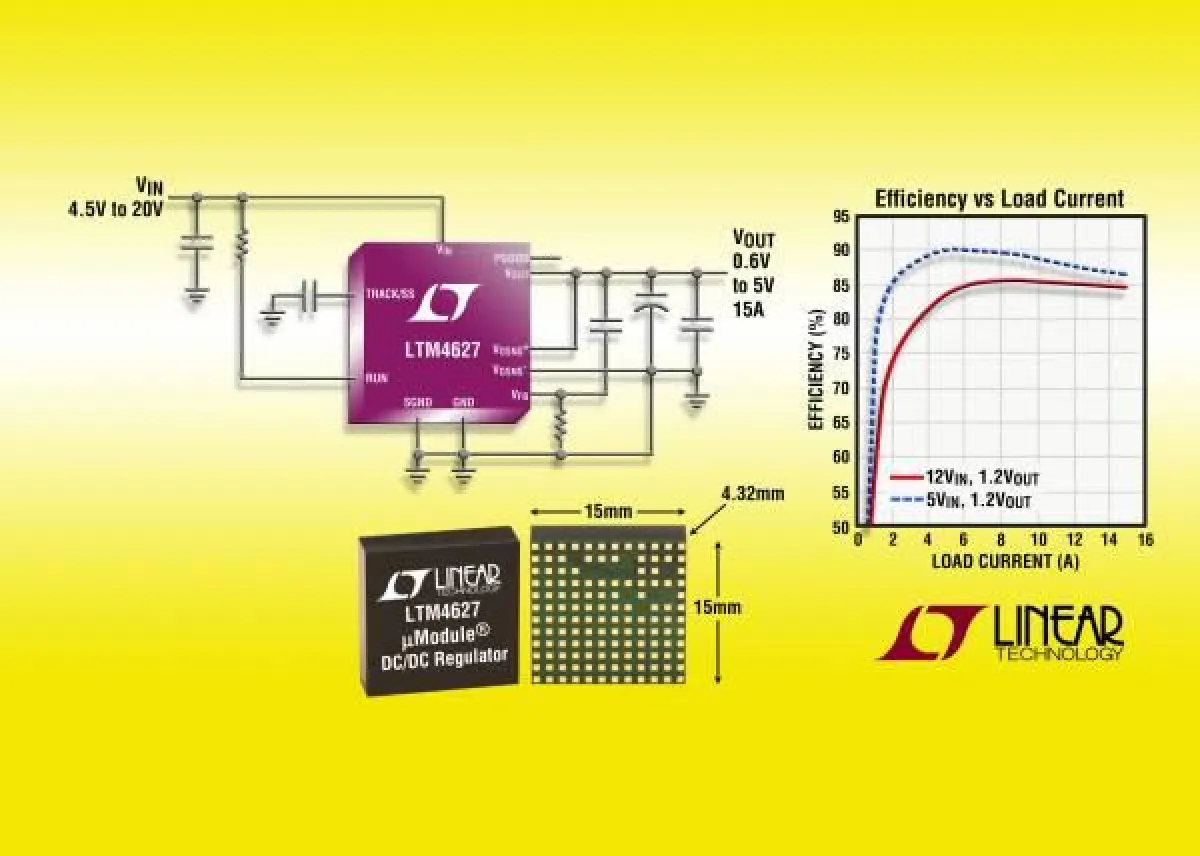

(openPR) Milpitas, California (USA) – 16. September 2010. Linear Technology Corporation präsentiert den LTM4627, einen 15A-DC/DC-uModule®-Schaltregler mit internen Induktivitäten, MOSFETs und peripheren Bauelementen in einem 2,6g leichten und nur 15mm x 15mm großen LGA- (Land Grid Array) Gehäuse. Infolge von Verbesserungen am Design sowie MOSFETs mit kleinerer Gate-Kapazität und leistungsstärkeren MOSFET-Treibern erzielt der LTM4627 einen um etwa 7% höheren Wirkungsgrad. Der Chip hat die gleiche Grundfläche wie der 10A-DC/DC-uModule-Regler und kann bei gleicher Sperrschichttemperatur Ausgangsströme bis zu 15A liefern. (Vergleichsbedingungen: 12Vin, 1,2Vout, 10A im Vergleich zum 10A-uModule-Regler LTM4600. Der LTM4600 besitzt ein 15mm x 15mm x 2,82mm großes und der LTM4627 ein 15mm x 15mm x 4,32mm großes LGA-Gehäuse). Der LTM4627 kann eine Eingangsspannung zwischen 4,5V und 20V in eine geregelte Ausgangsspannung zwischen 0,6V und 5V umsetzen; der Ausgangsspannungsgesamtfehler beträgt nur ±1,5%. Durch Parallelschalten mehrerer LTM4627 kann der maximale Ausgangsstrom bis auf 60A erhöht werden. Typische Anwendungen sind Telekom-Server, Netzwerk- und Industrieausrüstung, medizinische bildgebende Systeme und Avionik.
Der LTM4627 enthält einen differenziellen Remote-Sense-Verstärker für die präzise Regelung sehr niedriger Spannungen bei hohen Strömen; ein typisches Beispiel sind Core-Betriebsspannungen von FPGAs oder ASICs von 1,0V oder weniger. Durch Remote-Sensing (Ist-Spannungsabgriff unmittelbar an der Last) kann der durch große Lastströme hervorgerufene Spannungsabfall über Leiterbahnen kompensiert werden. Ausgangsspannungs-Tracking- und Soft-Start-Funktionen ermöglichen ein kontrolliertes Hoch- und Herunterfahren einer komplexen Baugruppe mit mehreren Betriebsspannungsschienen. Die Chip-interne PLL- (phase-locked loop) Schaltung erlaubt die Synchronisation des LTM4627 mit einer Taktfrequenz zwischen 250kHz und 780kHz. Dadurch hat der Entwickler die Möglichkeit, eine bestimmte Frequenz oder einen bestimmten Frequenzbereich zu vermeiden, um Interferenzen mit empfindlichen Bauteilen zu verhindern.
Der LTM4627 ist für den Betriebstemperaturbereich von –40ºC bis +125ºC spezifiziert.Weitere Informationen finden Sie unter www.linear.com/4627.
Die wichtigsten Leistungsmerkmale: LTM4627
• 15A-DC/DC-uModule-Regler, 15mm x 15mm x 4,32mm
• VIN: 4,5V bis 20V, VOUT: 0,6V bis 5V
• Ausgangsspannungstoleranz maxi¬mal ±1,5%
• Maximaler Ausgangsstrom mit vier parallelgeschalteten Chips: 60A
