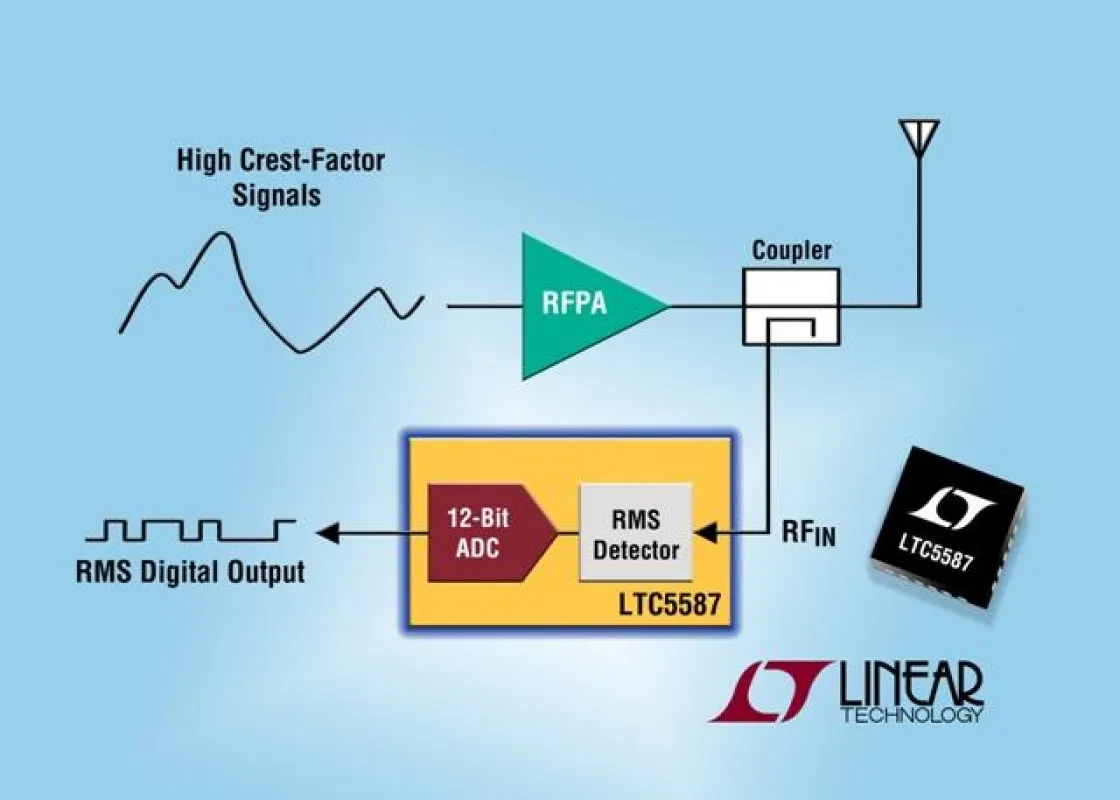

(openPR) Milpitas, California (USA) – 16. August 2010. Linear Technology präsentiert den LTC5587, den weltweit ersten 6GHz-Effektivleistungsdetektor mit 40dB Dynamikbereich und integriertem seriellen 12-bit-Hochgeschwindigkeits-A/D-Wandler. Der neue HF-Effektivleistungsdetektor mit Digitalausgang ermöglicht es, Signale mit großem Scheitelfaktor mit einer Genauigkeit von ±1dB zu messen – unabhängig vom jeweils verwendeten Modulationsverfahren. Der Frequenzbereich des Detektors reicht von 10MHz bis 6GHz. Der integrierte 12-bit-A/D-Wandler erfasst und digitalisiert das Detektorsignal mit einer Abtastrate von bis zu 500k Sa/s und gibt den Messwert als seriellen Bitstrom über eine SPI-Schnittstelle aus. Der HF-Detektor besitzt einen unsymmetrischen Eingang und benötigt keinen externen Balun-Übertrager. Durch sein nur 3mm x 3mm großes DFN-Gehäuse ist der Chip eine äußerst kompakte Lösung.
Die hohe Genauigkeit des LTC5587 von ±1dB über den weiten Dynamikbereich von 40dB und über den vollen Temperaturbereich von –40°C bis 85°C ist in dieser Klasse einzigartig. In Verbindung mit dem integrierten 12-bit-A/D-Wandler erhält man eine Messwertauflösung von 0,014dB pro Bit. Durch seine geringe Leistungsaufnahme ist der Chip eine ideale Lösung für Anwendungen in Zellularfunk-Basisstationen, Picozellen und Femtozellen. Der Chip unterstützt alle Kommunikationsstandards, darunter LTE, W-CDMA, TD-SCDMA, CDMA/2k, GSM/EDGE und WiMAX. Weitere Anwendungsbereiche sind MIMO-Funksysteme, Repeater, Mikrowellen-Richtfunk; militärische Funksysteme, die mit komplexen Modulationsverfahren arbeiten; Fernmesssysteme sowie tragbare Mess- und Prüfgeräte. Der Detektor ist besonders nützlich in FPGA-basierten Systemen, in denen keine A/D-Wandler verfügbar sind.
Der LTC5587 benötigt eine unidirektionale Betriebsspannung von 3,3V. Während der Signalabtastung beträgt die Stromaufnahme nur 3mA, daraus errechnet sich eine Leistungsaufnahme von nur 10mW. Im Ruhezustand des A/D-Wandlers verringert sich die Leistungsaufnahme nochmals um die Hälfte. Der LTC5587 eignet sich dadurch bestens für batteriebetriebene oder tragbare HF-Fernmesssysteme. Der Chip bietet zudem einen Shutdown-Modus mit einer Stromaufnahme von weniger als 10uA. Der LTC5587 besitzt ein nur 3mm x 3mm großes, 12-poliges DFN-Gehäuse und ist dadurch eine kompakte Komplettlösung. Der LTC5587 ist ab Lager lieferbar. Weitere Informationen finden Sie unter http://www.linear.com/5587.
Die wichtigsten Leistungsmerkmale: LTC5587
• Arbeitsfrequenzbereich 10MHz bis 6GHz
• Log-Linear-Dynamikbereich (modulierte Signale)
o bei 880MHz: 40dB
o bei 2,14GHz 37dB
o bei 3,5GHz 35dB
• Spezifizierter Leistungsmessbereich –34dBm bis 6dBm
• Genauigkeit über den vollen
Temperaturbereich (–40°C bis +85°C) ±1dB
• Integrierter 12-bit-A/D-Wandler 500kSa/s Abtastrate
• Serielle SPI/MICROWIRE-I/O-Schnittstelle
• Sehr geringe Leistungsaufnahme 10mW (3,3V, 3mA)
• Unsymmetrischer HF-Eingang: Kein externer Übertrager erforderlich
• Kurze Erfassungszeit
o Anstieg 2us
o Abfall 8us
• Kleines Gehäuse 3mm x 3mm DFN
