(openPR) Milpitas, California (USA) – 1. Juli 2010. Linear Technology Corporation präsentiert die
“H-Grade”-Version des LT3686. Der LT3686H ist ein Abwärts-Schaltregler für Eingangsspannungen bis 37V und Ausgangsströme bis 1,2A. Der LT3686 hat einen Eingangsspannungsbereich von 3,6V bis 37V und ist – ebenso wie die Last – gegen Überspannungen bis 55V geschützt; er eignet sich dadurch bestens für Anwendungen im Automobil, bei denen einerseits hohe induktive Eingangsspannungsspitzen, andererseits aber auch Spannungseinbrüche beim Kaltstart "abgefedert" werden müssen, sowie für den Betrieb an industriellen 24V-Netzen. Sein interner 1,85A-Schalter kann bei Spannungen bis hinab zu 0,8V einen Dauerausgangsstrom von bis zu 1,2A liefern. Die Schaltfrequenz ist im Bereich von 300kHz bis 2,5MHz programmierbar. Dadurch hat der Entwickler die Möglichkeit, den Wirkungsgrad zu optimieren und die Störstrahlung in ein unkritisches Frequenzband zu verlagern. Durch seine kurze Mindest-On-Zeit kann der Chip auch bei hohen Abwärtsverhältnissen mit hohen Schaltfrequenzen arbeiten.

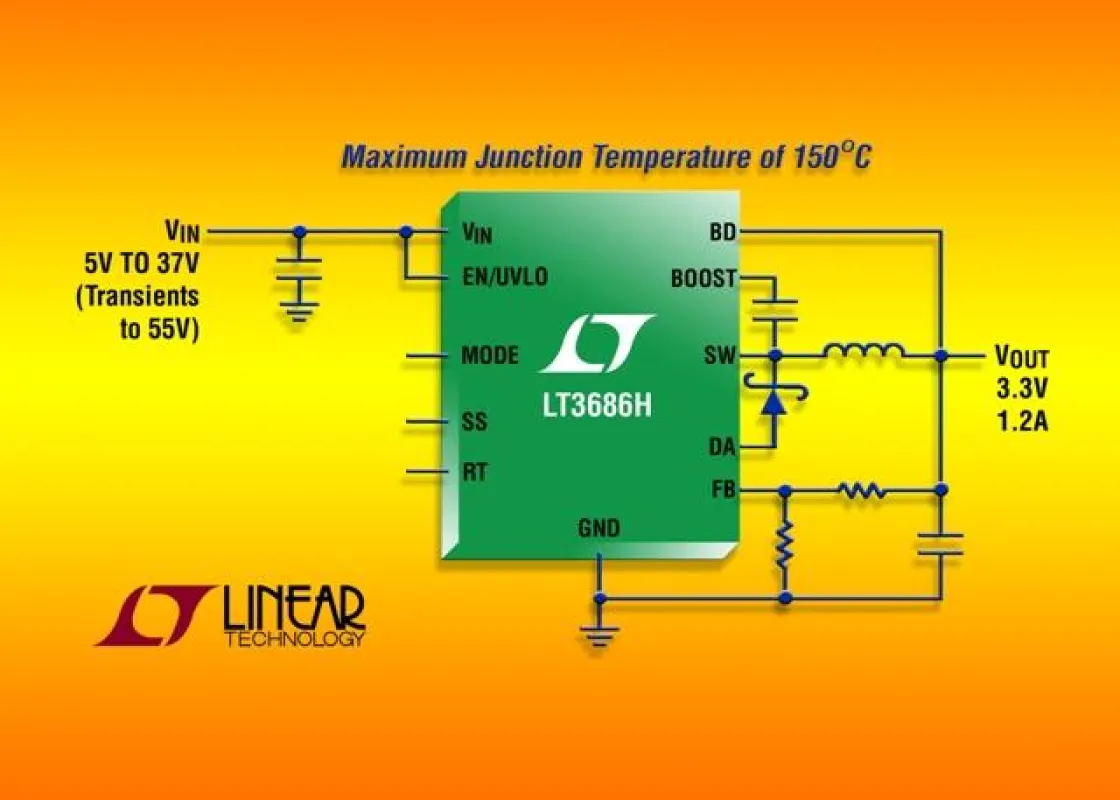

So kann er beispielsweise bei einer Eingangsspannung bis zu 16V bei einer Schaltfrequenz von 2MHz eine Ausgangsspannung von 3,3V liefern. Der LT3686 basiert auf einem einzigartigen Design, das auch bei sehr geringer Last eine konstant bleibende Schaltfrequenz gewährleistet. Durch die Kombination aus dem nur 3mm x 3mm großen DFN-10-Gehäuse und der hohen Schaltfrequenz, die die Verwendung sehr kleiner externer Kondensatoren und Induktivitäten erlaubt, ist der Chip eine kompakte und thermisch effiziente Lösung.
Die “H-Grade"-Version ist für eine maximale Sperrschichtbetriebstemperatur von +150?C ausgelegt; zum Vergleich: die “E”- und “I-Grade”-Versionen sind für eine maximale Sperrschichtbetriebstemperatur von +125?C ausgelegt. Die elektrischen Spezifikationen sind für alle genannten Versionen identisch. Die “H-Grade”-Version ist für eine maximale Sperrschichtbetriebstemperatur von +150ºC spezifiziert und wird auch bei dieser Temperatur getestet; sie eignet sich dadurch ideal für Hochtemperaturanwendungen in der Automobilelektronik oder Industrie. Weitere Informationen finden Sie unter www.linear.com/pr/3686H.
Die wichtigsten Leistungsmerkmale: LT3686H
• Weiter Eingangsspannungsbereich:
o Betriebsspannungsbereich 3,6V bis 37V
o Eingang gegen Spannungsspitzen bis 55V geschützt
• Kurze Mindest-On-Zeit: Kann bei bei 2MHz Schaltfrequenz bei einer Eingangsspannung von 16V Ausgangsspannungen bis hinab zu 3,3V liefern
• 1,2A Ausgangsstrom
• Programmierbare Schaltfrequenz: 300kHz bis 2,5MHz mit ±5% Toleranz
• Konstant bleibende Schaltfrequenz auch bei geringer Last
• Tracking- und Soft-Start-Funktionen
• Hochgenauer UVLO
• Kurzschlussfest
• IQ im Shutdown-Modus
