(openPR) Milpitas, California (USA) – 14. Dezember 2009. Linear Technology Corporation präsentiert den LT2940, einen Leistungs- und Strommonitor für Systeme mit Betriebsspannungen von 4V bis 80V. Der LT2940 enthält alle Funktionsblöcke, die zur genauen Messung, Überwachung und Steuerung veränderlicher Spannungen und Ströme benötigt werden – ganz gleich, ob diese Veränderungen auf Betriebsspannungsschwankungen, Änderungen von Bauteilparametern, Transienten oder zeitveränderliche Signale zurückzuführen sind. Im Gegensatz zu herkömmlichen Leistungsmonitoren berechnet der LT2940 die Leistung nicht mithilfe von Datenkonvertern und Multiplikationsregistern, sondern unter Verwendung eines echten Vierquadranten-Multiplizierers mit einer Leistungsmessgenauigkeit von 5% und einer Strommessgenauigkeit von 3%. Dadurch ist gewährleistet, dass Baugruppen und Systeme mit optimalem Wirkungsgrad und größtmöglicher Zuverlässigkeit arbeiten. Der LT2940 eignet sich für Anwendungen in Line-Karten, Servern, Leistungsschutzschaltern, Leistungsreglern und Leistungsmessgeräten unterschiedlichster Art.

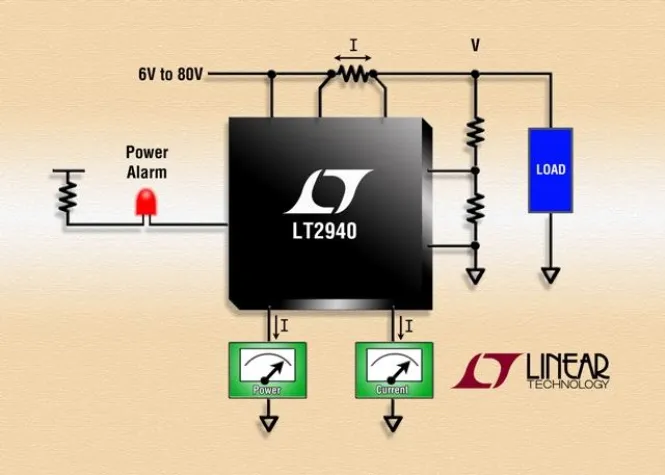

Der LT2940 misst "high-seitig" mit einer Messbandbreite von über 500kHz einen Strom und eine Spannungsdifferenz und berechnet daraus die momentane Leistung. Der Vierquadranten-Multiplizierer und eine Gegentakt-Ausgangsstufe gewährleisten eine korrekte Verarbeitung bidirektionaler Ströme und bipolarer Spannungsdifferenzen. Sowohl Leistungen, die aus dem überwachten Gerät herausfließen, als auch solche, die in das Gerät hineinfließen, werden präzise gemessen. Nach erfolgter Strom- und Spannungsmessung können die Strom- und Spannungswerte über ihre jeweiligen strom- und leistungsproportionalen Stromausgänge separat skaliert, gefiltert und überwacht werden. Ein interner Komparator mit komplementären Open-Collector-Ausgängen ermöglicht die Implementierung einer PWM-Regelschleife oder einer einfachen Logik, beispielsweise zur Überlastungsanzeige oder zur Ansteuerung einer LED-Alarmanzeige, eines Lastabschalter-MOSFETs, eines Lüfters oder eines digitalen Stromzählers. Durch den weiten Betriebsspannungsbereich, die große Bandbreite und die hohe Genauigkeit ist der LT2940 eine vielseitige Komplettlösung für die Leistungsüberwachung.
Der LT2940 ist in Versionen für den kommerziellen Temperaturbereich von 0°C
bis +70°C und für den industriellen Temperaturbereich von –40°C bis +85°C erhältlich.
Der Chip ist im RoHS-konformen, 12-poligen DFN-Gehäuse (3mm x 3mm) oder im 12-poligen MSOP-Gehäuse sofort lieferbar. Weitere Informationen, auch über andere Produkte, finden Sie unter www.linear.com.
Die wichtigsten Leistungsmerkmale: LT2940
• Vierquadranten-Leistungsmessung
• Leistungsmessgenauigkeit 5%
• "High-seitige" Messung, 4V bis 80V, max. 100V
• Stromausgänge für Leistung und Strom
• Ausgangsbandbreite größer als 500kHz
• Strommessgenauigkeit 3%
• Betriebsspannungsbereich 6V bis 80V, max. 100V
• Invertierende und nicht-invertierende Open-Collector-Komparatorausgänge
• 12-poliges, 3mm x 3mm großes DFN-Gehäuse oder 12-poligen MSOP-Gehäuse
