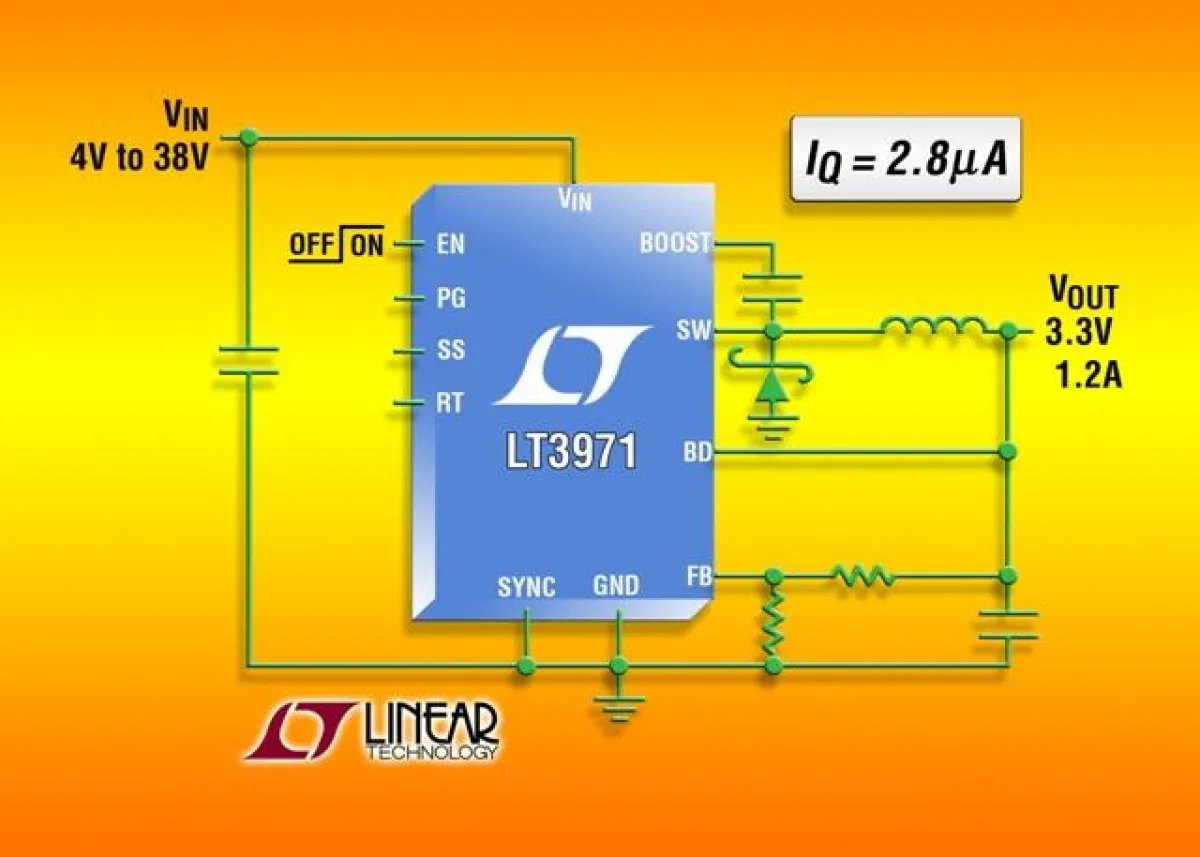

(openPR) Milpitas, California (USA) – 16. November 2009. Linear Technology Corporation präsentiert den LT3971, einen 1,2A/38V-Abwärts-Schaltregler mit integrierter Boost-Diode. Der neue Chip hat im Burst Mode® unter Leerlauf-Standby Bedingungen eine Stromaufnahme von weniger als 2,8µA. Durch den weiten Eingangsspannungsbereich von 4,3V bis 38V ist der LT3971 eine ideale Lösung für Anwendungen in der Automobilelektronik und Industrie. Sein interner
2,4A-Schalter kann bei Ausgangsspannungen bis hinab zu 1,19V einen Dauerausgangsstrom bis zu 1,2A liefern. Im Burst Mode sinkt der Ruhestrom des LT3971 auf ultra-niedrige Werte ab. Der Chip eignet sich dadurch hervorragend für automobile oder industrielle Systeme, bei denen der Regler ständig in Bereitschaft sein muss und dabei möglichst wenig Strom verbrauchen soll. Die Schaltfrequenz ist im Bereich von 200kHz bis 2MHz einstellbar. Dadurch hat der Entwickler die Möglichkeit, den Wirkungsgrad zu optimieren und die Störstrahlung in ein unkritisches Frequenzband zu verlagern. Durch das nur 3mm x 3mm große DFN-10-Gehäuse (oder das thermisch optimierte MSOP-Gehäuse) und die hohe Schaltfrequenz, die die Verwendung sehr kleiner externer Induktivitäten und Kondensatoren erlaubt, ist der Chip eine äußerst kompakte, thermisch effiziente Lösung.
Der LT3971 vereint auf einem einzigen Chip einen wirkungsgradstarken 2,4A/330mOhm-Schalter, die notwendige Boost-Diode, einen Oszillator sowie die komplette Steuerungselektronik und Logik. Der Burst-Mode gewährleistet auch bei kleinen Ausgangsströmen einen hohen Wirkungsgrad und eine geringe Welligkeit von unter 15mVSS. Spezielle Design-Techniken und ein neuartiger Hochspannungsprozess ermöglichen einen hohen Wirkungsgrad über einen weiten Eingangsspannungsbereich, und die Current-Mode-Topologie sorgt für kurze Einschwingzeiten und hervorragende Regelschleifenstabilität. Der LT3971 bietet außerdem einen "Power Good"-Signalausgang und eine Soft-Start-Funktion; der Chip ist intern kompensiert und kann mit einem externen Taktsignal synchronisiert werden.
Der LT3971EDD besitzt ein 3mm x 3mm großes DFN-10-Gehäuse und der LT3971EMSE ein MSOP-10-Gehäuse. Die Versionen LT3971IDD and LT3971IMSE, die für den Sperrschicht-Betriebstemperaturbereich von –40°C bis +125°C spezifiziert sind werden über diesen Temperaturbereich getestet. Alle Versionen sind ab Lager lieferbar. Weitere Informationen finden Sie unter www.linear.com.
Die wichtigsten Leistungsmerkmale: LT3971
• Ultra-niedriger Ruhestrom: 2,8uA IQ bei 12VIN und 3,3VOUT
• Burst Mode® mit geringer Ausgangsspannungswelligkeit: Ausgangsspannungswelligkeit
