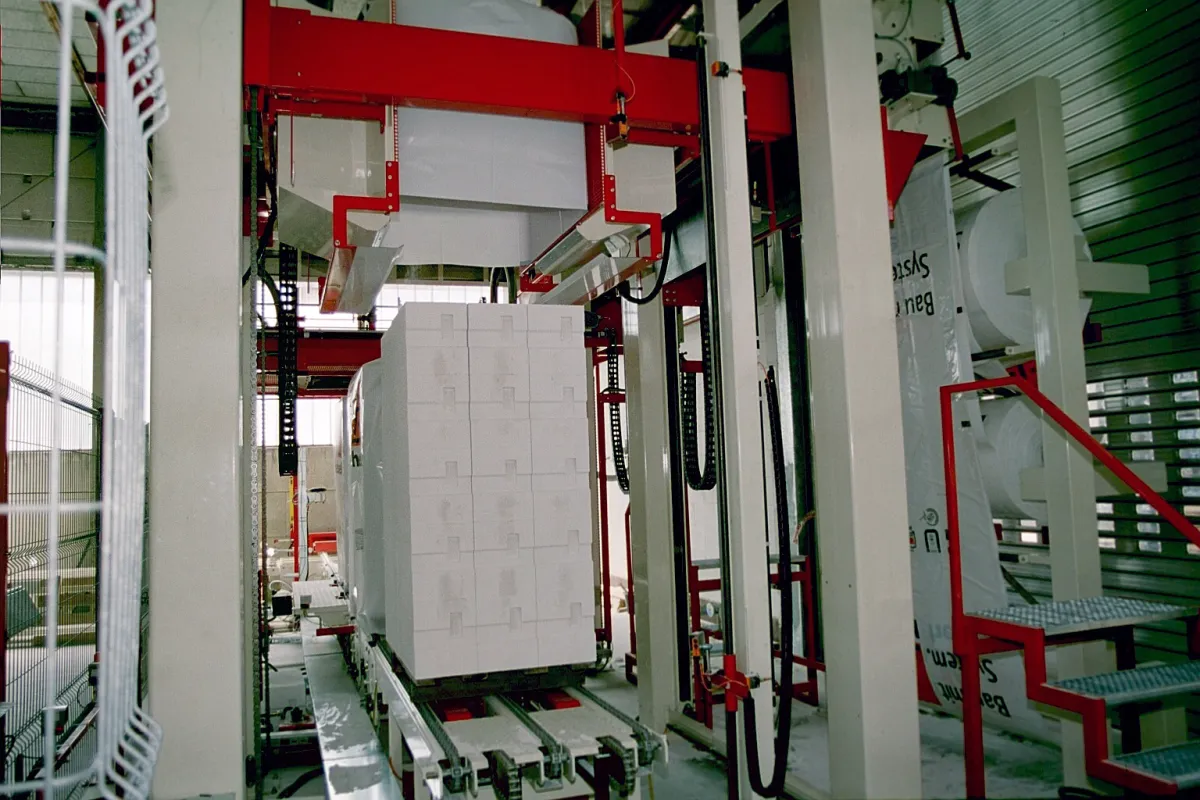

(openPR) Die kompakte und innovative Verpackungslinie sichert und schützt mehr als 100 Paletten/h. Die robuste, einfache und sichere Konstruktion sorgt für eine hohe Zuverlässigkeit und Wirtschaftlichkeit.
Kernstück der Anlage bildet der neue Haubenüberzieher, der einen berührungslosen Haubenüberzug realisiert - ohne störanfällige Greifer.
Die beladenen Paletten werden gemeinsam vom Kipptisch transportiert und über die neue Fördertechnik vereinzelt und auf den Eckumsetzer vorgefahren.
Die beladene Palette kann über den Eckumsetzer auf die Rollenbahn (Einschleusbahn E) durchgefahren und aufgestaut werden. Von der Rollenbahn kann ein Steinpaket über einen Gabelstapler oder Hubwagen abgenommen werden. Zusätzlich können auf der Rollenbahn Steinpakete aufgegeben und eingeschleust werden.
Im Normalbetrieb wird die Palette über den Eckumsetzer direkt in die Verpackungslinie gefahren. Die Pakete werden vom Eckumsetzer über den nachfolgenden Kettenförderer auf den Hubtisch gefahren und auf das Niveau +700mm angehoben. Auf diesem Platz wird die beladene Palette zentriert und in Länge, Breite und Höhe vermessen.
Von dort wird die Palette unter den Haubenüberzieher gefördert und die aufgenommen Daten an die Steuerung übermittelt. Das entsprechende Packprogramm des Haubenüberzieher startet automatisch.
Die Bedienung des Haubenüberziehers erfolgt einfach und übersichtlich am Bedienterminal. Über das Bedienterminal wird auch der Hand- und Einrichtbetrieb realisiert.
Ist die Haube übergezogen, wird die beladene Palette auf den Zwischenförderer getaktet und anschließend in den Schrumpfrahmen transportiert.
Das Schrumpfprogramm richtet sich nach den vorgegebenen Daten aus dem Haubenüberzieher und startet automatisch.
Der Hand- und Einrichtbetrieb des Schrumpfrahmens ist über das Bedienterminal möglich.
Nach erfolgtem Schrumpfen wird die Palette aus dem Schrumpf-rahmen auf den Förderer transportiert. Hier befindet sich auch die Signierstation. Entsprechend dem vorgewählten Signierprogramm wird der Text auf die Folie aufgesprüht. Zum Ausgleich der unterschiedlichen Palettenmaße werden die Schriftköpfe auf einer Linearachse entsprechend verfahren. An der Linearachse befindet sich ein Laufrad, das gegen das Steinpaket gedrückt wird. Der Relativabstand zwischen Laufrad und Druckkopf ist fest definiert, so dass immer ein gleicher Abstand zwischen Druckkopf und Steinpaket gewährleistet ist.
Die Positionierung der Steinpakete auf der vorgenannten Fördertechnik erfolgt über Lichtschranken, die trotz Dampf einen störungsfreien Betrieb gewährleisten.
Das beschriftete Steinpaket wird anschließend über den Eckumsetzer auf die Pufferbahn übergeben.
Anhand der Palettenabmaße oder durch Vorwahl am Bedienterminal werden auf dem ersten Förderer der Pufferstrecke die Steinpakete zu 2er oder 3er Blöcken zusammengestellt.
Am Bedienterminal kann zusätzlich die Funktion „Leerfahren“ vorgewählt werden. Ist diese Funktion angewählt, werden auch einzelnen Steinpakete unabhängig der Palettendimensionen automatisch vorgetaktet, damit auch diese an der Abnahmeposition abgenommen werden können.
Das Vortakten eines zusammengestellten Steinpaketes erfolgt automatisch, wenn der vorgeschaltete Förderer frei ist. So wird jedes zusammengestellte Steinpaket direkt auf die Abnahmestation vorgefahren.
Eine neues zusammengefahrenes 2er oder 3er Paket wird erst dann wieder auf die Abnahmestation aufgefahren, wenn der Stapler die Induktionsschleife, die an der Abnahmeposition verlegt ist, verlassen hat. Zusätzlich wird das Steinpaket auf der Abnahmestation über Initiatoren (die über eine Wippe geschaltet werden) überwacht.
Über die Bedienterminals können gleichzeitig die Handsteuerbefehle für die Förderer der Austransportbahn vorgewählt werden. Die Abnahmeposition wird über ein weiteres Bedienterminal gesteuert.
Stör- und Statusmeldungen werden am OP17 (integriert im Bedienterminal) angezeigt und können auch dort quittiert werden. Zusätzlich wird bei einer Störung eine Rundumleuchte eingeschaltet und ein Signalton ausgegeben.
Die Steuerung ist so aufgebaut, dass die gesamte Fördertechnik, der Haubenüberzieher und der Schrumpfautomat, über eine SPS (Simatic S7) gesteuert werden. Die gesamte Elektronik für die Fördertechnik ist in zusammenhängenden Schaltschränken untergebracht.
An dem Operator Panel können alle betriebsrelevanten Daten für den automatischen Ablauf vorgegeben und überwacht werden.
Integriert in eine zentrale Bedien- und Beobachtungseinheit bekommt man einen vollständigen Überblick über die Anlage und die angrenzenden Anlagenteile. Ergänzend können Protokolle erstellt, gespeichert und gedruckt oder an Netzwerkteilnehmer gesendet werden. Die Kopplung zu einem Produktions-Planungs-System ist ebenfalls optional möglich.
Auslegungsdaten
Palettenformate:
1200 x 800 mm (Euro-Palette)
1250 x 750 mm (Sonder-Palette)
1000 x 750 mm (Sonder-Palette)
1000 x 720 mm (Sonder-Palette)
1000 x 900 mm (Sonder-Palette)
1200 x 1200mm (max. Palettenmaß)
Palettenhöhe: bis 2200 mm (inkl. Palette)
Palettengewicht: max. 1.500 kg
Leistung: 100 Paletten / Stunde
Folienstärke: 80 - 120 µm, milchig (nicht klar), antistatisch und gut gewickelt
Heizmedium: Propangas oder Erdgas, min. 50 mbar.
Fließdruck, Volumenkapazität min. 48 m³/h
Elektr. Anschluß: 3 x 400/230 V, 50 Hz, N, Pe, Nulleiter belastbar
Hallenhöhe:max. 5000 mm im Bereich des Haubenüberziehers
Umgebungstemp.: von -20 °C bis +45°C ausgelegt (Schutz gegen Einfrieren bei Stillstand)
Die Highlights auf einen Blick
Sehr hohe Anlagenleistung von mehr als 100 Paletten / h.
Vollautomatischer Haubenüberzieher, aus einer robusten Stahlkonstruktion mit innenliegenden Ausgleichsgewichten.
Der Haubenüberzieher realisiert mit seinen großen Sauggebläsen einen berührungslosen Haubenüberzug. Besonders wichtig bei labilen oder scharfkantigen Packgut, kleinen Einzelgebinden und für einen störungsfreien Ablauf der Anlage.
Die Hub- und Senkbewegung wird stufenlos geregelt.
Der Folientransport erfolgt über Flachriemen, d.h. keine störanfälligeren Greifersysteme.
Für den Folienrollenwechsel kommt Ihnen der Folienkonfektionierer auf Knopfdruck auf eine ergonomische Arbeitshöhe entgegen. Der Rollenwechsel erfolgt in ca. 5 Minuten. Sie müssen dazu weder über Leitern steigen, noch komplizierte Einfädelarbeit leisten.
Automatische Palettenhöhenerkennung und Palettenkonturenkontrolle.
Haubenkonfektionierung wahlweise über Marker oder Wegmessung für jede Folienrolle.
Temperaturüberwachung der Schweißleisten, woraus eine gleichbleibende Temperatur der Schweißleisten resultiert, die so selbst bei kurzen Taktzeiten und langen Unterbrechungen optimale Schweißnähte gewährleistet – selbstverständlich mit einzelnen Schweißleisten und einzelnen Trennmessern für jede Folienrolle.
Verarbeiten von drei Folienformaten.
Vollautomatischer Schrumpfrahmen aus einer robusten Stahlkonstruktion mit innenliegenden Ausgleichsgewichten für die Hub- und Senkbewegung.
Vier eigens angefertigte, durchgehende Brennerleisten aus V4A Edelstahl.
Stufenlos regelbare Hub- und Senkbewegung sowie Verweildauer für Unter- und Oberschrumpf zur Anpassung an unterschiedliche Folienqualitäten und klimatische Bedingungen.
Geschlossene Gasregeltechnik mit hochwertigem Seitenkanalverdichter (geringerer Energieverbrauch).
Mehrfache Sicherheitsüberwachung aller energie- führenden Elemente. Gas- und Luftdruck werden sensorisch überwacht, wobei diese Sensoren sich nochmals selbst überwachen und zwar unabhängig von der SPS.
Die Hubbewegung des Rahmens wird sensorisch abgefragt. Sobald diese zu langsam ist oder stillsteht, wird automatisch Not-Aus ausgelöst - unter normalen Bedingungen ist ein Palettenbrand somit nahezu ausgeschlossen.
Palettenhöhenerkennung und Auffahrschutz für die Schrumpfrahmensenkbewegung.
Verkapselung der Brenner. Die im Brennerkasten erwärmte Luft wird mittels zusätzlichem, integriertem Gebläse zur Folie geblasen. Somit ist sichergestellt, dass die Schrumpffolie nur mit erwärmter Luft geschrumpft wird.
Automatische Anpassung des Schrumpfrahmens an unterschiedliche Palettenformate über elektromotorisch verfahrbare Brennerleisten.
Ausgelegt für Temperaturen von –20°C bis +45°C.
Wartungsarm.
***
