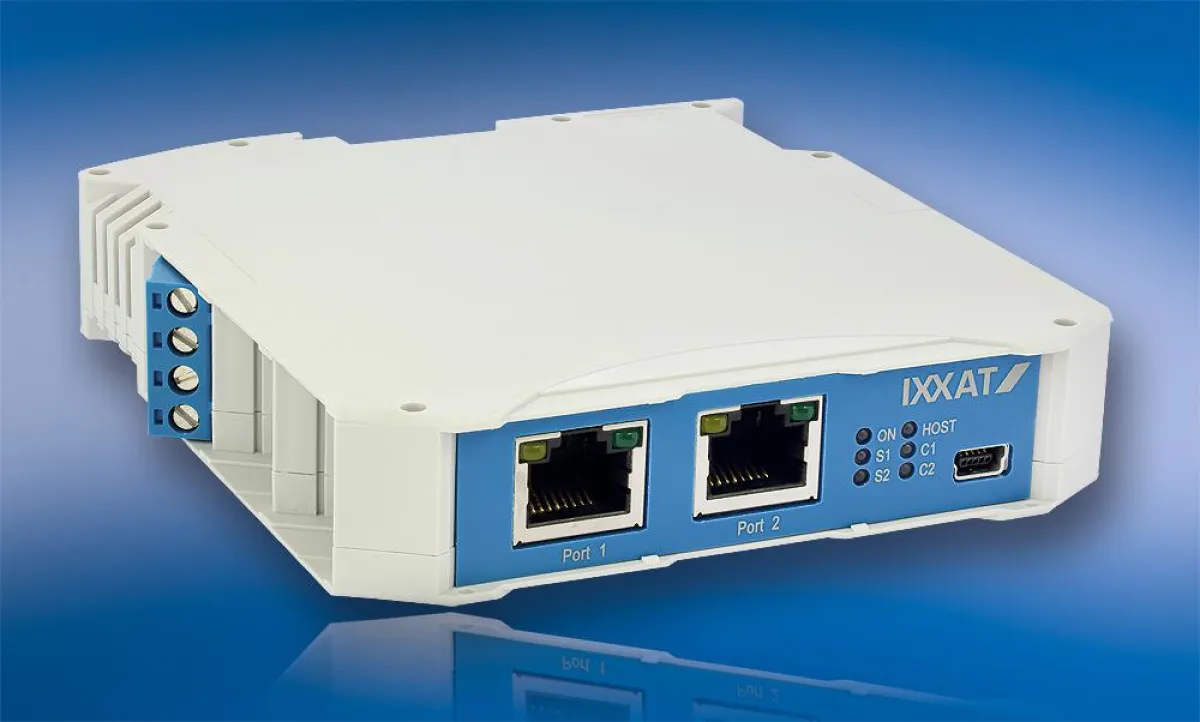

(openPR) Leistungsfähiges Gateway unterstützt einfache Einbindung von CANopen-Geräten in PROFINET-Netzwerke
Mit dem neuen PROFINET-CANopen-Gateway "COP-CON 220/PN" bietet IXXAT eine leistungsstarke und einfach zu konfigurierende Gateway-Lösung zur Anbindung von CANopen-Geräten und -Netzwerken an PROFINET-Systeme an.
Das Gateway ermöglicht den Datenaustausch in beide Richtungen und erlaubt unter anderem sowohl die Integration vorhandener, kostengünstiger CANopen-Teilnehmer in PROFINET-Systeme als auch die Bereitstellung von Daten aus PROFINET-Systemen zur Verwendung in CANopen-Systemen.
Hierbei arbeitet das Gateway PROFINET-seitig als IO-Device und tauscht die Daten über Slots und Sub-Slots aus. CANopen-seitig agiert das Gerät als CANopen-NMT-Master mit PDO- und SDO-Unterstützung.
Besonders leicht gelingt die Gateway-Konfiguration über das IXXAT Konfigurationstool, welches kostenlos im Lieferumfang enthalten ist. Hiermit kann die CANopen-seitige Konfiguration der Geräte und Kommunikationsverbindungen basierend auf den EDS-Dateien schnell und intuitiv durchgeführt werden. Neben der für die CANopen-Seite erforderlichen Konfigurationsdatei (CDC-Datei) generiert das Konfigurationstool auch automatisch eine GSDML-Datei. Diese ermöglicht die einfache Einbindung des Gateways in ein PROFINET-Netzwerk und das Ansprechen des Gateways aus einem SPS-Programm heraus. Hierbei wird das Gateway als ein einzelnes I/O Gerät dargestellt. Alle Daten der CANopen-Seite, die über das Gateway mit dem PROFINET-Netzwerk ausgetauscht werden, sind in der GSDML-Datei als Variablen mit Variablennamen, Datengröße und Datenrichtung definiert. Dieser Ansatz, welcher beide Seiten des Gateways bei der Konfiguration einschließt, ist bislang einzigartig und vereinfacht die Konfiguration maßgeblich.
Das PROFINET-CANopen-Gateway verfügt über einen leistungsfähigen 32-Bit-Mikrocontroller, der die sichere Verarbeitung auch großer Datenmengen ermöglicht. Sowohl sein Hutschienengehäuse, der Temperaturbereich von
-40°C bis +85°C als auch der weite Versorgungsspannungsbereich von 9-32 V erlauben die einfache Integration in bestehende Systeme. Der Geräte- und Kommunikationszustand wird über LEDs angezeigt.
Das Gateway verfügt über einen integrierten 2-Port-Switch und erlaubt damit die einfache Integration in Linientopologien. Für den Anschluss an den CANopen-Bus sowie für die Versorgungsspannung stehen Schaubklemmen zur Verfügung. Die Geräte-Konfiguration und Firmware-Aktualisierung erfolgt über die USB 2.0 Schnittstelle des Gateways.
Weitere Varianten des Gateways für andere Industrial Ethernet Protokolle, unter anderem für EtherCAT, sind bereits in Planung und werden in Kürze verfügbar sein.
Nähere Informationen zum neuen PROFINET-CANopen-Gateway finden Sie auf der IXXAT Webseite unter www.ixxat.de
