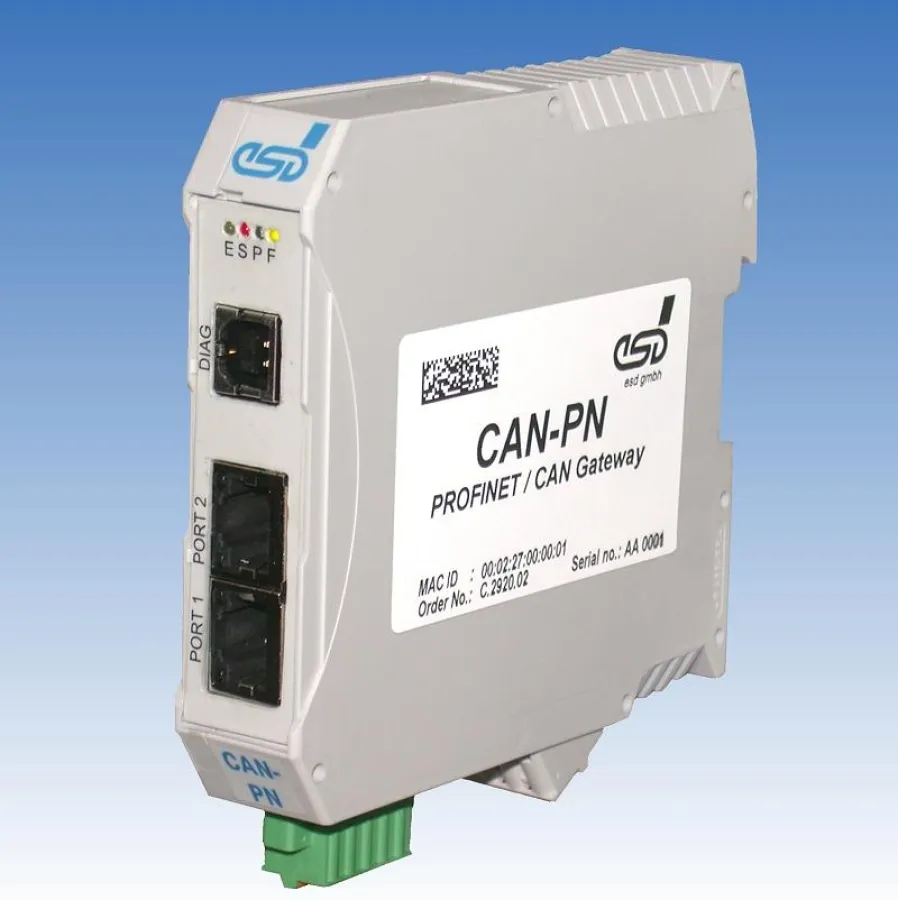

PROFINET-IO/CAN Gateway

(openPR) Das CAN-PN-Modul ermöglicht eine schnelle und zuverlässige Verbindung von jeglichen PROFINET-I/O Controllern zu einem CAN Netzwerk.
Das CAN-PN Gateway fungiert dabei als PROFINET I/O-Modul mit einer maximalen Datenübertragung von je 1440 Ein-/Ausgangs-Bytes auf dem PROFINETbus.

Mit dem CAN-Gateway können CAN-Module mit CANopen (CiA DS 301) oder Layer-2 (ISO 11898-1)Anwendungen mit beispielsweise einer SIMATIC-S7 gekoppelt werden. Dabei besteht keine Beschränkung im Hinblick auf die Anzahl der CAN-Teilnehmer.

Das CAN high speed (ISO 11898-2)-kompatible Interface ermöglicht eine maximale Datentransferrate von 1 Mbit/s. Das 100 BASE-TX PROFINET interface ist IEEE802.3-gerecht und arbeitet mit einer Übertragungsrate von 100 Mbit/s. Sowohl das PROFINET als auch das CAN-interface sind galvanisch getrennt. Das Modul kann über ein PROFINET Konfigurationstool, wie z.B. den PLC SIMATIC Manager konfiguriert werden, ohne dass dafür zusätzliche Tools notwendig wären.
