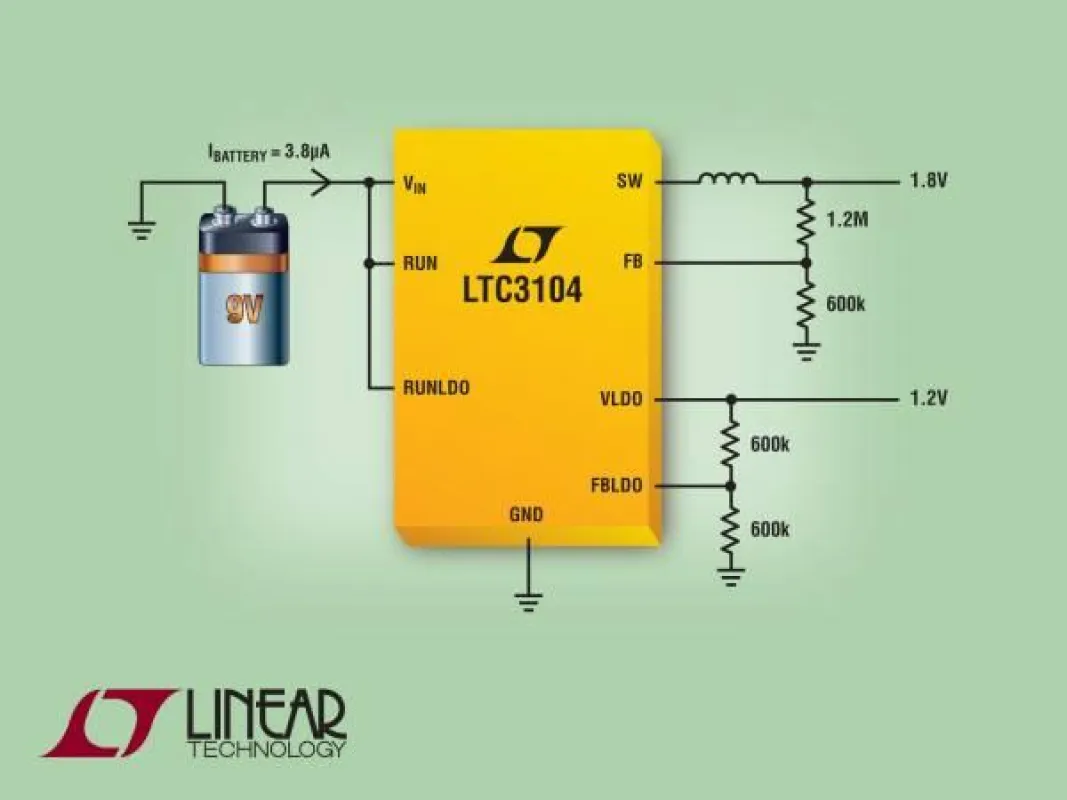

(openPR) Milpitas, California (USA) – 28. November 2011 – Linear Technology präsentiert die neuen ICs LTC3103 und LTC3104 – zwei 15V-Festfrequenz-Synchron-Abwärtsregler, die Ausgangsspannungen zwischen 0,6V und 13,8V bei einem maximalen Ausgangsstrom von 300mA liefern können. Der LTC3103 zieht einen Ruhestrom von nur 1,8µA und der LTC3104 (der einen programmierbaren 10mA-LDO enthält) einen Ruhestrom von nur 2,6µA. Die neuen ICs eignen sich ideal für eine Vielzahl batteriebetriebener Anwendungen wie z. B. Stromversorgung von Industriesteuerungen, Remote-Sensor-Netzwerke, Funksysteme geringer Leistung und Energy-Harvesting. Beide ICs bieten einen Eingangsspannungsbereich von 2,5V bis 15V und können dadurch an Spannungsquellen unterschiedlichster Art betrieben werden, von Einzel- oder Mehrzellen-Batterien über Supercaps bis zu System-Stromversorgungsschienen.
Die Abwärtsregler LTC3103 und LTC3104 arbeiten mit einer festen Schaltfrequenz von 1,2MHz und mit Synchrongleichrichtung. Sie erzielen dadurch Wirkungsgrade bis zu 95%. Für rauschempfindliche Anwendungen bieten die Abwärtsregler LTC3103 und LTC3104 einen speziellen “forced continuous mode” mit einer Schaltfrequenz von 1,2MHz. Die ICs können außerdem so programmiert werden, dass sie automatisch vom Festfrequenzmodus auf den Burst Mode® umschalten. Dadurch wird über einen extrem weiten Laststrombereich ein hoher Wirkungsgrad erzielt. Durch die interne Kompensation und die hohe Schaltfrequenz von 1,2MHz kommt die Gesamtlösung mit einigen wenigen, winzigen externen Bauteilen aus, zudem hat das DFN- oder MSOP-Gehäuse eine kleine Grundfläche; dadurch ergibt sich eine sehr kompakte Gesamtlösung. Ein präziser, programmierbarer RUN-Komparator ermöglicht es dem Entwickler vorzugeben, ab welcher Eingangsspannung der Regler aktiviert wird. Als weitere Besonderheiten bieten die Abwärtsregler ein "Power Good"-Signal, eine interne Soft-Start-Funktion und einen internen Übertemperaturschutz. Alle Versionen sind ab Lager lieferbar. Weitere Informationen finden Sie unter www.linear.com/product/LTC3104 und www.linear.com/product/LTC3103
Die wichtigsten Leistungsmerkmale: LTC3103 & LTC3104
• Ultrageringer Ruhestrom: 1,8uA (LTC3103), 2,6uA (LTC3104)
• Synchrongleichrichter: bis zu 95% Wirkungsgrad
• Weiter Eingangsspannungsbereich (VIN): 2,5V bis 15V
• Weiter Ausgangsspannungsbereich (VOUT): 0,6V bis 13,8V
• 300mA Ausgangsstrom
• 10mA LDO (LTC3104) mit 1µA IQ
• Wählbar: automatischer Burst Mode® oder erzwungen kontinuierlicher Betrieb
• Präzise, programmierbarer RUN-Komparator zur Programmierung der Einschaltschwelle
• PWM mit 1,2MHz Festfrequenz
• Interne Kompensation
• "Power Good"-Statusausgang für VOUT
• LTC3103: thermisch optimiertes, 3mm × 3mm × 0,75mm großes, 10-poliges DFN-Gehäuse oder 10-poliges MSOP-Gehäuse
• LTC3104: thermisch optimiertes, 3mm × 4mm × 0,75mm großes, 14-poliges DFN-Gehäuse oder 16-poliges MSOP-Gehäuse
