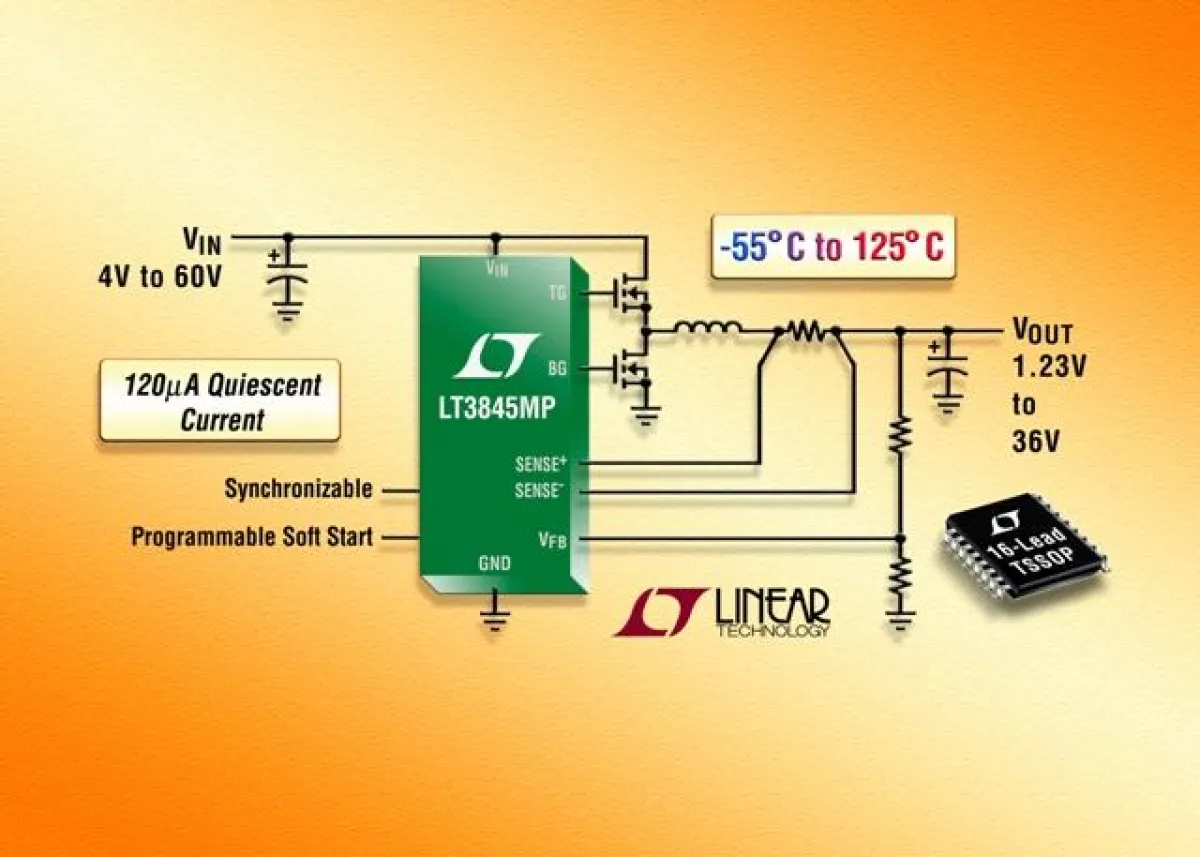

(openPR) Milpitas, California (USA) – 2. Februar 2010. Linear Technology Corporation präsentiert eine neue, hochzuverlässige "MP-Grade"-Version des LT3845, eines DC/DC-Synchron-Abwärtsreglercontrollers mit niedrigem Ruhestrom für den Eingangsspannungsbereich von 4V bis 60V. Im Burst Mode® bleibt der Ruhestrom des Chips im Leerlauf/Standby unter 120µA, dadurch verlängert sich die Batterielaufzeit mobiler Geräte. Die leistungsfähigen, integrierten n-Kanal-MOSFET-Gate-Treiber können Ausgangsströme bis zu 20 Ampere bei Wirkungsgraden bis zu 95% liefern. Der Chip ist dadurch eine ideale Lösung für 12V- und 24V-Automobilelektronik-Systeme, Industriesteuerungen, Schwermaschinen sowie Avionik- und militärische Systeme.
Der LT3845 kann eine Ausgangsspannung von 1,23V bis 36V liefern. Die Schaltfrequenz ist im Bereich von 100kHz bis 500kHz programmierbar; alternativ kann die Schaltfrequenz mit einem externen Taktsignal bis 600kHz synchronisiert werden. Die Current-Mode-Architektur gewährleistet eine schnelle Betriebsspannungs- und Lastregelung sowie eine in jedem Zyklus wirksame Strombegrenzung. Der integrierte Regler speist das IC direkt aus der Eingangsspannung und macht eine separate Bias-Spannung überflüssig. Der LT3845 ist gegen Kurzschluss und Übertemperatur geschützt und bietet eine programmierbare Soft-Start-Funktion sowie eine hochgenaue Eingangsunterspannungs-Lockout-Funktion. Eine adaptive Non-Overlap-Steuerung gewährleistet eine konstante Totzeit und verhindert dadurch ein gleichzeitiges Durchschalten (Shoot-Through) der externen MOSFET-Schalter, unabhängig von deren Typ, Größe oder Betriebsbedingungen.
Der LT3845MP ist für den Sperrschichtbetriebstemperaturbereich von –55°C bis +125°C spezifiziert und wird 100%-ig über diesen Temperaturbereich getestet. Die "I-Grade"-Version ist für den Betriebstemperaturbereich von –40°C bis 125°C ausgelegt. Das IC besitzt ein 16-poliges, thermisch optimiertes TSSOP-Gehäuse. Weitere Informationen finden Sie unter www.linear.com.
Die wichtigsten Leistungsmerkmale: LT3845
• Weiter Eingangsspannungsbereich: 4V bis 60V
• Niedriger Ruhestrom von nur 120µA verlängert die Batterielaufzeit
• Ausgangsspannungsbereich: 1,23V bis 36V
• Wirkungsgrad bis 95%
• Integrierte n-Kanal-MOSFET-Gate-Treiber
• Integrierter Onboard-Regler für die IC-Bias-Spannung
• Current-Mode-Regelung
• Feste Schaltfrequenz im Bereich von 100kHz bis 500kHz einstellbar
• Synchronisierbar bis 600kHz
• Programmierbare Soft-Start-Funktion
• Adaptive Non-Overlap-Schaltung verhindert gleichzeitiges Durchschalten der externen Leistungs-MOSFETs
