(openPR) Hot-Swap™-I2C-Bus-Puffer mit großer Low-Pegel-Toleranz, interner Pegelumsetzung und automatischem Stuck-Bus-Recovery

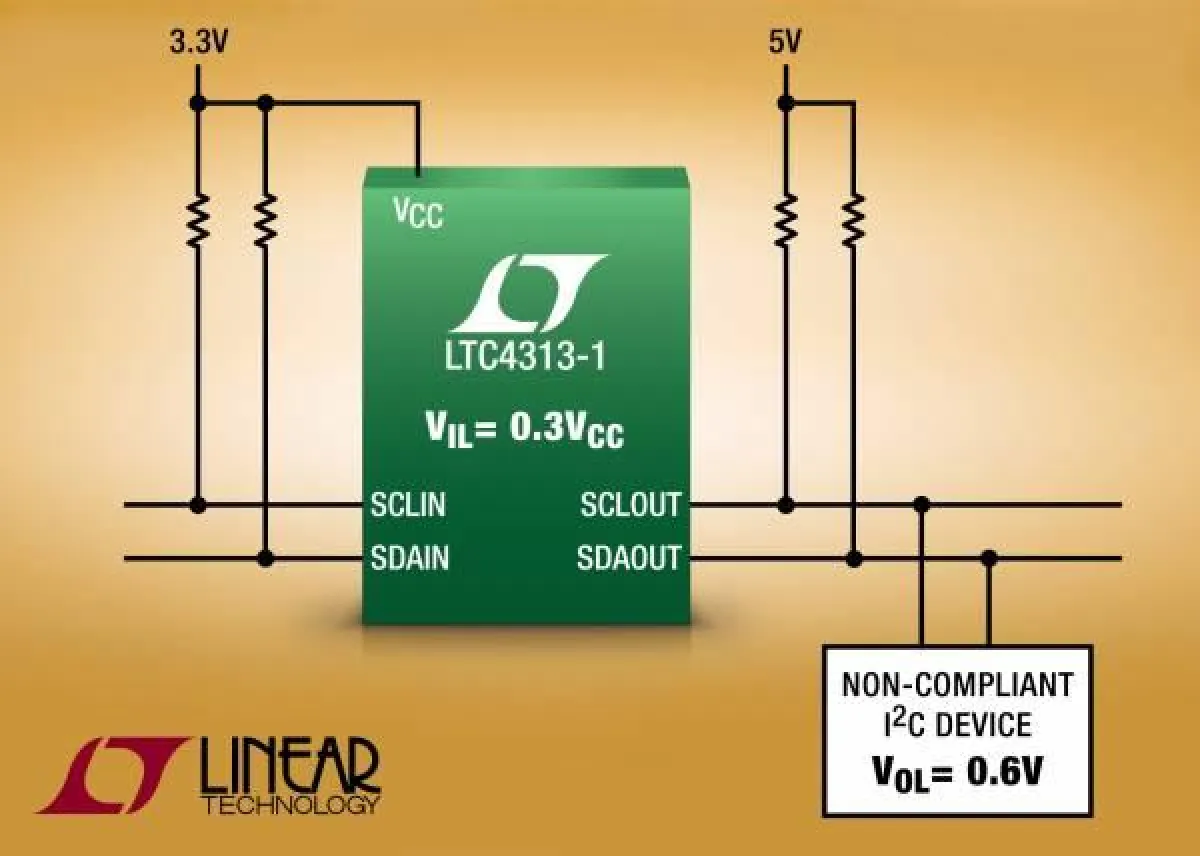

Milpitas, California (USA) – 24. Oktober 2011 – Linear Technology präsentiert die neuen ICs LTC4313 und LTC4315. Dabei handelt es sich um Bus-Puffer mit großer Low-Pegel-Rauschtoleranz, vorgesehen zur Verwendung als Kapazitätspuffer und zur Fan-Out-Vergrößerung von I2C/SMBus/PMBus-Systemen. Je mehr Geräte an einem I2C-Bus angeschlossen sind, desto höher ist die kapazitive Belastung des Busses und desto länger sind die Anstiegszeiten. Wenn die Anstiegszeiten einen kritischen Wert überschreiten, gefährdet dies die Funktionsfähigkeit des Busses. Die Bus-Puffer LTC4313 und LTC4315 eliminieren dieses Problem durch Segmentierung des Busses. Zudem haben sie eine garantierte minimale VIL von 0,3*VCC und weisen dadurch eine große Low-Pegel-Rauschtoleranz auf. Dadurch kommen die Bus-Puffer LTC4313 und LTC4315 auch mit nicht-konformen I2C-Geräten zurecht, die einen zu hohen Low-Ausgangspegel (VOL) liefern. Die große Low-Pegel-Rauschtoleranz erlaubt es außerdem, mehrere LTC4313s oder LTC4315s parallel zu schalten, und erhöht die Zuverlässigkeit der I2C-Kommunikation in großen, störsignalbehafteten Systemen.
Die Bus-Puffer LTC4313 und LTC4315 eignen sich bestens für eine Vielzahl von Computer-, Netzwerk- und Datenspeichersystemen, bei denen zahlreiche I/O-Karten mit unterschiedlichen Betriebsspannungen und Bus-Logikpegeln eingesetzt werden. Die ICs fungieren als automatische Pegelumsetzer von Niederspannungssystemen, die mit Spannungen bis hinab zu 1,4V arbeiten, auf Systeme, die mit höheren Spannungen bis zu 5,5V arbeiten. Das LTC4315 besitzt einen zweiten Betriebsspannungsanschluss und erlaubt dadurch die Verwendung separater Eingangs- und Ausgangsbus-Pull-up-Spannungen. Anstiegszeitbeschleuniger liefern während der Bussignal-Anstiegsflanken erhöhte Pull-up-Ströme, die die Anstiegszeit verkürzen; das führt zu einer geringeren Leistungsaufnahme und erhöhter Low-Pegel-Rauschtoleranz, außerdem ermöglicht es Designs, deren Buskapazitäten die zulässigen Maximalwerte gemäß
I2C-Spezifikation überschreiten. Beim LTC4313-1 ist der Anstiegszeitbeschleuniger als slew-rate-begrenzter Schalter ausgeführt und beim LTC4313-2 als 2mA-Stromquelle. Beim LTC4315 kann per Pin zwischen slew-rate-begrenztem Schalter, 2mA-Stromquelle oder "kein Anstiegszeitbeschleuniger" gewählt werden. Die Bus-Puffer erhöhen zudem die Sicherheit des Busbetriebs: eine "Stuck Bus Disconnect/Recovery"-Funktion trennt bei einem Absturz eines Busgerätes den Eingang von allen aktivierten Ausgangskanälen ab und sendet Taktsignale an das abgestürzte Gerät, um dieses zur Freigabe der Datenleitung zu veranlassen. Im Falle einer Busblockade sendet das IC ein Fehlersignal an den Host (nur LTC4315). Die Chips sind gegen elektrostatische Entladungen bis ±4kV (HBM, Human Body Model) geschützt und tragen dadurch zur Robustheit des Endprodukts bei.
Die Bus-Puffer LTC4313 und LTC4315 sind in Ausführungen für die kommerziellen
und industriellen Temperaturbereiche erhältlich und sofort lieferbar. Das LTC4313 ist in einem
8-poligen, 3mm x 3mm großen DFN-Gehäuse und in einem 8-poligen MSOP-Gehäuse erhältlich; das LTC4315 ist in einem 12-poligen, 4mm x 3mm großen DFN-Gehäuse und einem
12-poligen MSOP-Gehäuse erhältlich. Alle Versionen sind RoHS-konform. Die Chips sind sofort in Produktionsstückzahlen lieferbar. Weitere Produktinformationen finden Sie unter www.linear.com/product/LTC4313 bzw. www.linear.com/product/LTC4315.
Die wichtigsten Leistungsmerkmale: LTC4313/LTC4315
• Bidirektionaler Puffer für größeres Fanout
• Große Low-Pegel-Rauschtoleranz, VIL = 0,3•VCC
• Kompatibel mit nicht-konformen I2C-Geräten, die eine zu hohe VOL liefern
• Fester (LTC4313-1 und LTC4313-2) oder wählbarer (LTC4315) Anstiegszeitbeschleuniger-Strom
• Pegelumsetzung für 1,5V-, 1,8V-, 2,5V-, 3,3V- und 5V-Busse
• Automatisches Disconnect/Recovery im Falle einer Busblockade
• Kompatibel mit I2C-Standard-Mode-, I2C-Fast-Mode- und SMBus-Spezifikationen
• ±4kV HBM ESD
• SDA & SCL sind vor Beschädigung beim Einsetzen/Herausnehmen der Karte während
des laufenden Betriebs geschützt
• 8-poliges, 3mm × 3mm großes DFN-Gehäuse oder 8-poliges MSOP-Gehäuse (LTC4313)
• 12-poliges, 4mm × 3mm großes DFN-Gehäuse oder 12-poliges MSOP-Gehäuse (LTC4315)
