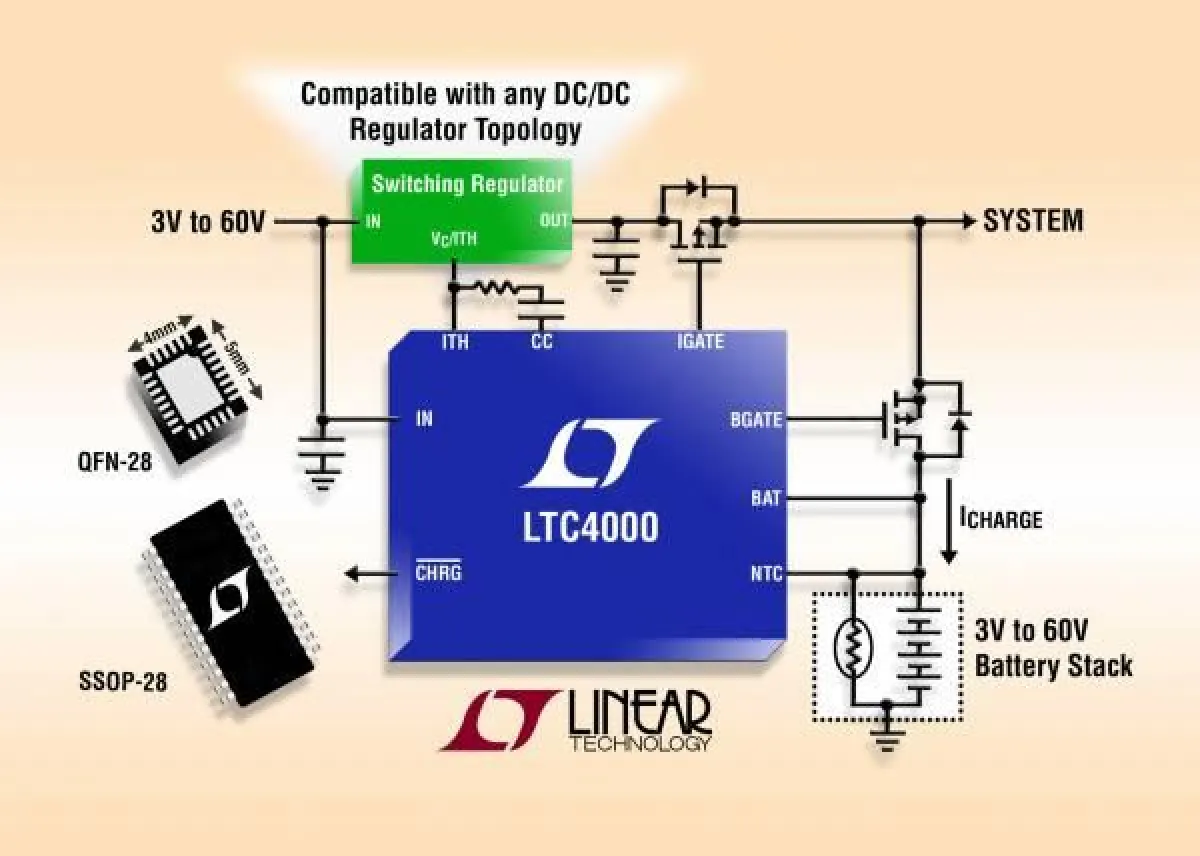

(openPR) Milpitas, California (USA) – 18. April 2011. Linear Technology Corporation präsentiert den LTC4000, einen Hochspannungscontroller und Power-Manager, der fast jeden beliebigen extern kompensierten DC/DC-Wandler in einen vollwertigen Akkulader verwandelt. Der LTC4000 unterstützt diverse DC/DC-Wandler-Topologien, darunter Buck, Boost, Buck-Boost, SEPIC und Flyback. Der Chip bietet eine präzise Eingangs- und Ladestromregelung, arbeitet über den weiten Eingangs- und Ausgangsspannungsbereich von 3V bis 60V und ist mit einer Vielzahl unterschiedlicher Eingangsspannungsquellen, Zellenstapel und Akkutypen kompatibel. Typische Anwendungen sind Hochleistungs-Akkuladesysteme, mobile Hochleistungsmessgeräte, unterbrechungsfreie Stromversorgungen, akkubetriebene industrielle Geräte und Notebook/Subnotebook-Computer.
Der LTC4000 basiert auf einer intelligenten PowerPath™-Topologie, welche die Eingangsleistung bevorzugt in die Systemlast einspeist, wenn sie zu knapp ist, um gleichzeitig den Akku zu laden. In Verbindung mit externen PFETs bietet der LTC4000 verlustarmen Rückstromschutz, effizientes Laden und Entladen des Akkus und sofortige Betriebsbereitschaft, d. h. auch bei leerem oder tiefentladenem Akku ist die Systemleistung sofort nach dem Einstecken des Netzadapters verfügbar. Externe Strommesswiderstände und eine hochgenaue Strommessschaltung gewährleisten eine hohe Ladestromgenauigkeit und einen hohen Wirkungsgrad. Der LTC4000 kann dadurch mit Wandlern unterschiedlichster Leistung – von Milliwatt bis Kilowatt – kombiniert werden.
Der LTC4000 unterstützt diverse Akkutypen, darunter Lithium-Ionen/Polymer/Phosphat, auslaufsichere Bleisäure-Akkus (SLA) und Akkus auf Nickelbasis. Der Chip liefert außerdem an den FLT- und CHRG-Pins Signale für eine Ladezustandsanzeige. Weitere Leistungsmerkmale des Akkulader-Controllers: programmierbare Float-Spannung (±0,2%), Timer-gesteuerte oder C/X-Strom-gesteuerte Beendigung des Ladevorgangs, temperaturqualifiziertes Laden (externer NTC-Thermistor erforderlich), automatisches Nachladen, C/10-Erhaltungsladen für tiefentladene Zellen, Erkennung defekter Akkus.
Der LTC4000 ist in einem flachen (0,75mm), 28-poligen, 4mm x 5mm großen
QFN-Gehäuse und einem 28-poligen SSOP-Gehäuse verfügbar. Der Chip ist für den Betriebstemperaturbereich von –40?C bis +125?C spezifiziert.
Weitere Informationen finden Sie unter www.linear.com/product/LTC4000
Die wichtigsten Leistungsmerkmale: LTC4000
• Der Chip ergibt in Verbindung mit einem DC/DC-Wandler (Buck, Buck-Boost, Boost, SEPIC oder Flyback)
einen vollständigen Hochleistungs-Akkulader
• Weiter Ein - und Ausgangsspannungsbereich: 3V bis 60V
• "Ideale-Diode"-Eingang für verlustarmen Rückstromschutz und Last-Sharing
• "Ideale-Diode"-Ausgang für verlustarmen PowerPath™ und Last-Sharing mit dem Akku
• "Instant-On"-Betrieb bei tiefentladenem Akku
• Programmierbarer Eingangs- und Ladestrom: ±1% Genauigkeit
• Hochgenaue, programmierbare Float-Spannung: ±0,2% bei Raumtemperatur,
±1% über den gesamten Temperaturbereich
• Programmierbar Beendigung des Ladevorgangs: C/X oder Timer-gesteuert
• NTC-Thermistor-Eingang für temperaturüberwachtes Laden
• 28-poliges, 4mm x 5mm großes QFN- oder SSOP-Gehäuse
