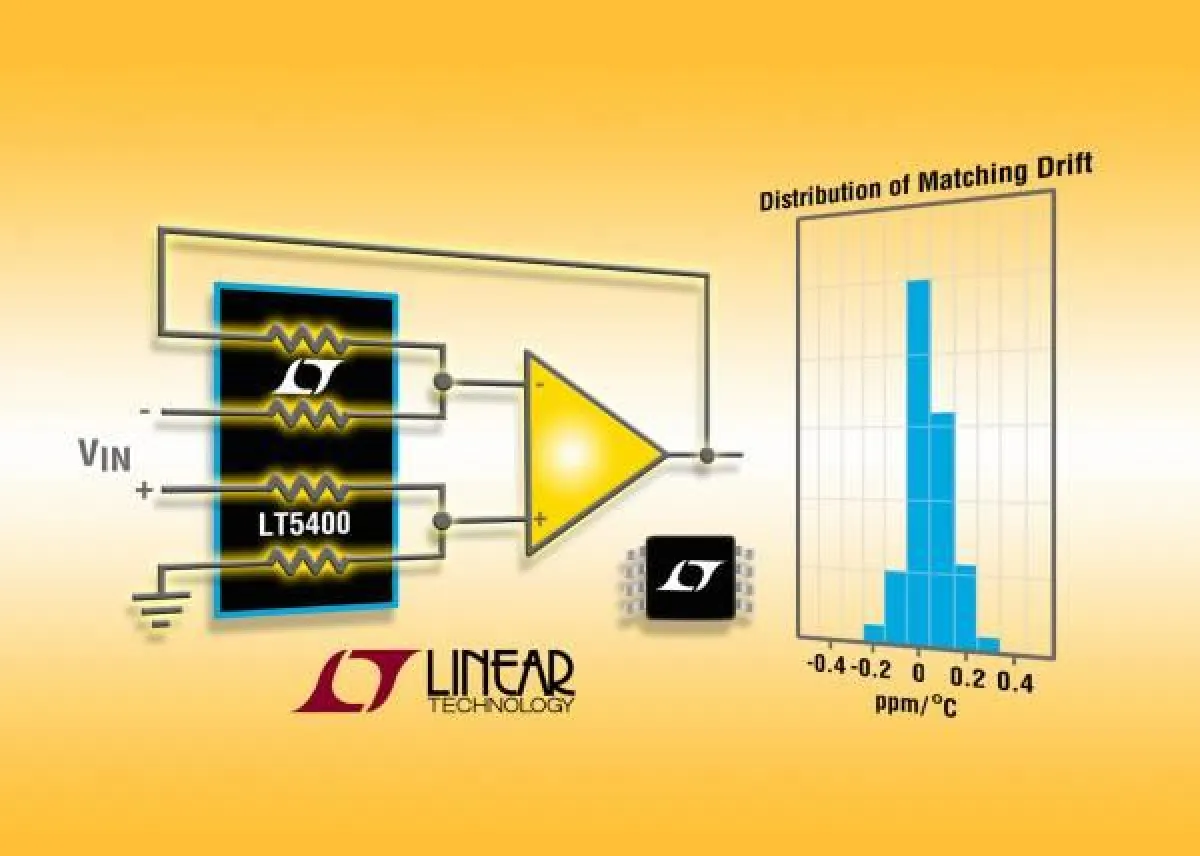

(openPR) Vierfach-Widerstandsnetzwerke mit garantiertem CMRR-Gleichlauf von 0,005% über den Temperaturbereich von –40°C bis +125°C
Milpitas, California (USA) – 11. Mai 2011 – Linear Technology präsentiert mit seiner neuen Produktfamilie LT5400 erstmals eine Familie von Präzisions-Widerstandsnetzwerken mit extrem genauem Gleichlauf für hochanspruchsvolle Signalaufbereitungsanwendungen in Differenzverstärkern, Präzisionsspannungsteilern sowie Referenz- und Brückenschaltungen. Derzeit sind drei Versionen in Produktionsstückzahlen verfügbar: 4x10K (Spannungsteilerverhältnis 1:1), 4x100K (1:1) und 2x10K + 2x100K (10:1). Die Widerstände sind voneinander isoliert und können beliebig extern beschaltet werden. Die Widerstandsnetzwerke der Familie LT5400 bieten einen garantierten Gleichlauf von 0,01% über den Temperaturbereich von –40°C bis +85°C bzw. 0,0125% über den Temperaturbereich von –40°C bis +125°C. Für diese Widerstandsnetzwerke ist zusätzlich ein "Matching for CMRR"-Wert spezifiziert – diese neue Spezifikation ist ein Maß für den Fehlerbeitrag des Widerstandsnetzwerks zur Gleichtaktunterdrückung beim Einsatz in einem Differenzverstärker. Das "Matching for CMRR" beträgt beim LT5400 nur 0,005%, das bedeutet eine Verbesserung um den Faktor 2x im Vergleich zu unabhängigen Widerständen mit 0,01% Gleichlauf.
Das kompakte MSOP-Gehäuse des als Ersatz für diskrete Widerstände vorgesehenen LT5400 minimiert die Temperaturgradienten und gewährleistet für alle vier Widerstände konsistente Temperatur- und Langzeitbedingungen. Da die Familie LT5400 in einem herkömmlichen Siliziumprozess gefertigt und gehäust wird, sind die Bauteile relativ unempfindlich gegenüber Stoß- und Vibrationsbelastung, Feuchtigkeit und extreme Temperaturen. Auch eine Hochtemperatur-Version des LT5400 ist verfügbar, die über den Temperaturbereich von –55°C bis +150°C vollständig spezifiziert ist. Aufgrund seiner Robustheit eignet sich das Widerstandsnetzwerk LT5400 für Mess- und Prüfgeräte, die unter widrigen Umgebungsbedingungen eingesetzt werden, beispielsweise in der Schwerindustrie, beim Militär und im Automobil.
Dank des Standard-Fertigungsprozesses sind die Widerstandsnetzwerke der Familie LT5400 kurzfristig lieferbar.
"Widerstandsnetzwerke erfüllen zwar eine sehr einfache Funktion, doch kommt es in Präzisionsschaltungen entscheidend auf deren Gleichlauf an", sagte Kris Lokere, Entwicklungschef bei Linear Technology. "Das Widerstandsnetzwerk LT5400 ist einfach einzusetzen und überzeugt durch herausragende Gleichlaufwerte und große Robustheit."
Die Widerstandsnetzwerke der Familie LT5400 sind ab sofort in Muster- und Produktionsstückzahlen lieferbar. Weitere Versionen mit anderen Widerstandswerten werden bald folgen.
Weitere Informationen finden Sie unter www.linear.com/product/LT5400
Die wichtigsten Leistungsmerkmale: LT5400
• Vier voneinander unabhängige Widerstände mit hervorragendem Gleichlauf
o Widerstandswerte 10k und 100k
o Spannungsteilerverhältnisse 1:1 und 1:10
• Hervorragender Gleichlauf über den gesamten Temperaturbereich
o "A-Grade": 0,01% Widerstand-zu-Widerstand-Gleichlauf
o "A-Grade": 0,005% "Matching for CMRR"
o "B-Grade": 0,025% Widerstand-zu-Widerstand-Gleichlauf
o "B-Grade": 0,015% "Matching for CMRR"
•
