(openPR) Produktpalette für jeden Anforderung erweitert.

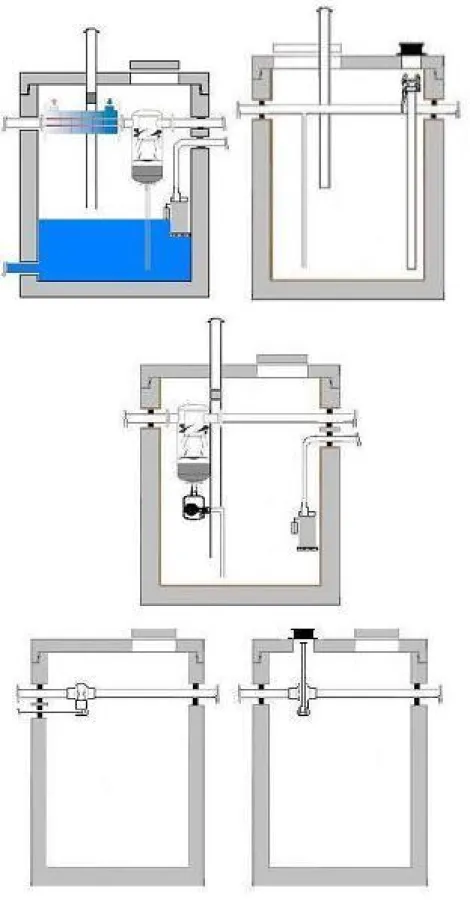

Die große Anzahl an Biogasanlagen, die noch gebaut werden sollen, und somit die immer verschiedenen Anforderungen unserer Kunden hat uns dazu bewogen, fünf verschiedene Kondensatschächte mit entsprechender Anlagentechnik zu entwerfen.
Als offene Systeme bezeichnen wir Schächte, die ein nach unten offenes Fallrohr haben. Damit kein Biogas austritt, ist eine Wasservorlage nötig. Diese hat die fünffache Höhe der Gasdruckhöhe zu sein. Die Drücke des Biogas dürfen somit nicht zu groß sein, damit die Wasservorlage nicht zu hoch werden muß.
Bei den offen Systemen unterscheiden wir den Kondensatabscheider und die Tiefpunktentleerung. Der Abscheider ist für gewöhnlich auf dem Gelände der Biogasanlage stationiert. Die Anlagentechnik soll die Feuchtigkeit aus dem Biogas abscheiden. Dabei sind verschiedene Element nötig. In jedem Fall wird ein Zyklonabscheider eingesetzt. Um den Taupunkt positiv zu beeinflussen, wird teilweise das Gas mittels eines Wärmetauschers gekühlt. Bei Gasen mit niedrigen Temperaturen fällt wesentlich mehr Feuchtigkeit aus. Sollte das Gas über längere Transportleitungen zu dem BHKW geführt werden, empfiehlt es sich nach dem Abscheider, erneut aufzuheizen.
Als offene Tiefpunktentleerung bezeichnen wir einen Schacht mit einem T-Stück. Dieser kann auf langen Transportleitungen zur Sicherheit in den Tiefpunkten eingebaut werden. Der Schacht selber wird als Sammelvolumen genutzt. Durch ein Saugrohr kann dann abgesaugt werden.
Bei den offenen Systemen ist eine ausreichende Entlüftung der schwer- und leichtflüchtigen Gase, min. zweifachen Schachtvolumen, zwangsweise zu gewährleisten, da sonst der Schacht als explosionsgefährdeter Bereich anzusehen ist.
Ein Kondensatabscheider mit angeflanschten Kondensatableiter bietet den Vorteil, dass die Wasservorlage als Sicherungselement entfallen kann. Durch eine Kondensatpumpe kann automatisch das Kondensat abgepumpt werden. Der Wartungsaufwand ist sehr gering. Es sind nur die vorgeschriebenen Sicherheitsüberwachungen zu tätigen. Zudem kann durch die Pumpe von geografischen Verhältnissen unabhängig das Kondensat gepumpt werden.
Die geschlossenen Systemen bieten mit geringsten Auswand die Möglichkeit Kondensat zu sammeln. Es ist der Schacht in im Ex-Bereich und der Schacht muß nicht ausgekleidet werden. Um im Freigefälle einen Rücklauf zu erhalten, sind jedoch geografisch günstige Verhältnisse erforderlich. Alternativ kann der Kondensatabzweig mit einem Sauganschluß ausgestattet werden.
Wir würden uns freuen, wenn wir zusammen im Gespräche auch für Sie ein individuelle Ausstattung erstellen können.
