Linear Technology: I²C-programmierbares 8-Kanal-Hochleistungs-PMIC für Systeme mit mobilen Prozessoren

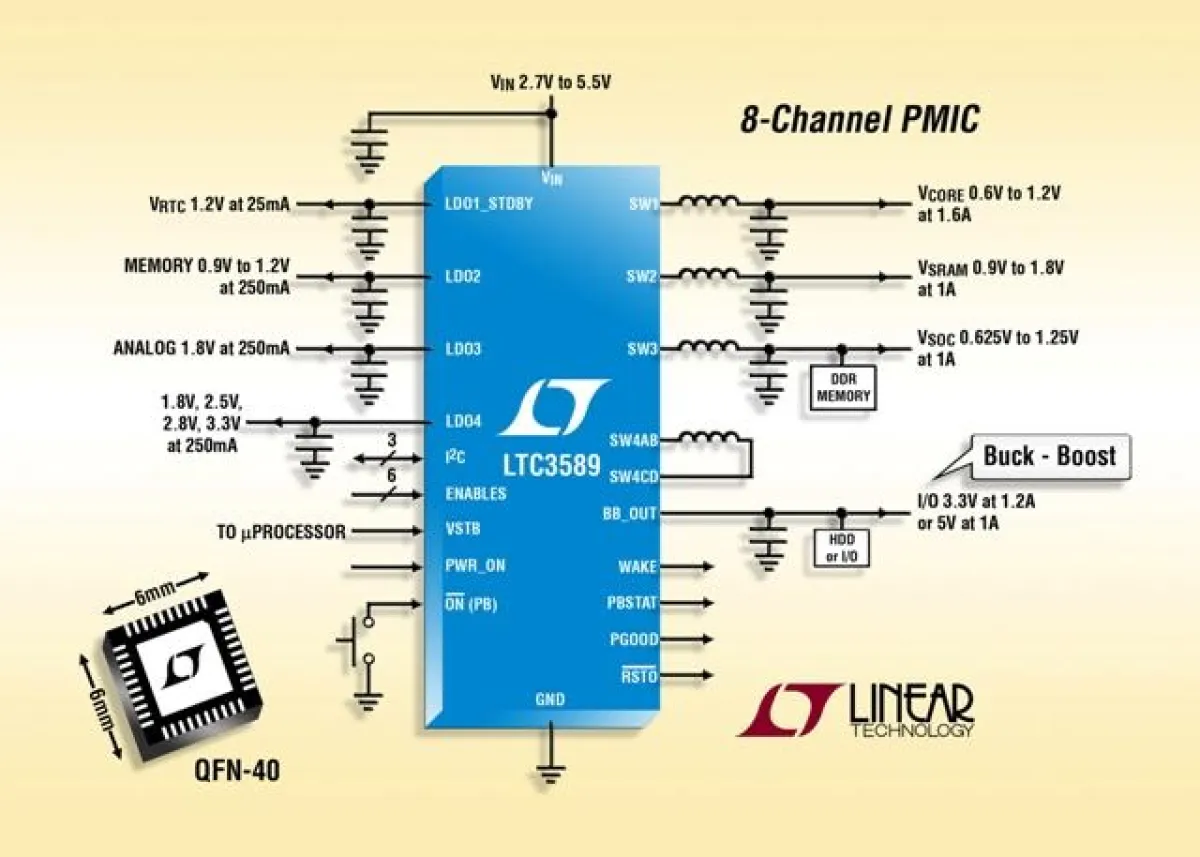

(openPR) Milpitas, California (USA) – 3. August 2010. Linear Technology Corporation präsentiert den LTC3589, eine vollständige Power-Management-Lösung für hochentwickelte mobile Prozessoren wie z. B. i.MX, PXA, ARM oder OMAP. Der Chip bietet acht voneinander unabhängige Spannungsschienen mit dynamischer Steuerung und Sequenzierung in einem kompakten QFN-Gehäuse. Die Spannungsschienen versorgen den Prozessorkern, die SDRAMs, den Systemspeicher, PC-Karten, die "Always-on"-Echtzeituhr (RTC) und eine Vielzahl anderer Funktionsblöcke. Der LTC3589 enthält drei wirkungsgradstarke Hochstrom-Abwärtsregler, einen wirkungsgradstarken Abwärts/Aufwärtsregler sowie vier rauscharme LDO- (Low DropOut) Linearregler. Die Ein-/Ausschaltreihenfolge der Regler (Sequencing) ist umfassend programmierbar. Der Chip bietet weiterhin Dynamic-Voltage-Scaling-Ausgangsspannungskontrolle, einen Drucktaster-Interface-Controller, eine I2C-Schnittstelle (u. a. für umfassendes Status-Reporting) und einen Interrupt-Ausgang. Die drei mit konstanter Schaltfrequenz arbeitenden Current-Mode-Abwärtsschaltregler im LTC3589 sind intern kompensiert und liefern Ausgangsströme bis zu 2x1A und 1x1,6A. Sie sind vollständig I2C-steuerbar; über die Schnittstelle kann u. a. die Schaltfrequenz (2,25MHz oder 1,125MHz) und die Phasenlage gewählt werden. Die Standard-Schaltfrequenz nach dem Hochfahren beträgt 2,25MHz. Für Anwendungen mit erhöhten EMV-Anforderungen kann die Anstiegsgeschwindigkeit der Schaltfrequenz herabgesetzt werden. Jeder der drei Abwärtsregler besitzt eine dynamisch gesteuerte, DAC-basierte Eingangsreferenz und einen External-Feedback-Anschluss zur Einstellung des nominellen Ausgangsspannungsbereichs. Über die I2C-Schnittstelle kann zwischen drei Betriebsarten gewählt werden: Pulse-Skipping (unterstützt 100% Tastverhältnis), Burst Mode® (für größtmöglichen Wirkungsgrad bei geringer Last) oder erzwungen-kontinuierlich (für minimale Ausgangsspannungswelligkeit bei geringer Last). Der Synchron-Abwärts/Aufwärtsregler im LTC3589 kommt mit einer einzigen Induktivität aus und liefert eine programmierbare Ausgangsspannung zwischen 2,5V und 5V. Der mit einem proprietären Schaltalgorithmus arbeitende Abwärts/Aufwärtsregler gewährleistet einen wirkungsgradstarken und rauscharmen Betrieb bei Eingangsspannungen oberhalb, unterhalb oder gleich der geregelten Ausgangsspannung. Der Fehlerverstärker des Abwärts/Aufwärtsreglers verwendet eine feste Referenzspannung von 0,8V. Die Ausgangsspannung wird über einen externen Spannungsteiler programmiert. Der Burst Mode wird über die I2C-Steuerregister aktiviert. Es werden keine externen Kompensationsbauteile benötigt. Der LTC3589 enthält weiterhin vier LDOs für Anwendungen, die rauscharme Analog-Stromversorgungen benötigen. Drei davon liefern bis zu 250mA und erlauben verschiedene Kombinationen aus fester, programmierbarer oder I2C-programmierbarer Ausgangsspannung. Der vierte LDO ist eine "Always-on"-25mA-Stromversorgung mit widerstandsprogrammierbarer Ausgangsspannung. Die vielseitige serielle I2C-Schnittstelle des LTC3589 dient zum Ein-/Ausschalten der Regler, zur Programmierung der Ausgangsspannungen, zur dynamischen Spannungsskalierung und Slew-Rate-Steuerung, zur Betriebsartenwahl und zur Übertragung von Statusmeldungen. Die Steuerung der Ein-/Ausschalt-Sequenz der Regler erfolgt entweder über die I2C-Schnittstelle, oder indem die Reglerausgänge in der gewünschten Reihenfolge mit Enable-Anschlüssen verbunden werden. Die System-Einschalt/Ausschalt- und Reset-Funktionen können über eine Drucktasterschnittstelle, IC-Anschlüsse oder die I2C-Schnittstelle gesteuert werden. Der LTC3589 ist in einem thermisch optimierten, flachen (0,75mm), 6mm x 6mm großen 40-poligen QFN-Gehäuse mit abstehenden Pads ab Lager lieferbar. Eine für den Sperrschichtbetriebstemperaturbereich von –40°C bis +150°C spezifizierte H-Grade-Version ist ebenfalls verfügbar. Weitere Informationen finden Sie unter http://www.linear.com/3589.
