(openPR) Biegeunempfindliche LWL-Fasern kommen fertig konfektioniert vom Netzwerktechnik-Hersteller TKM aus Mönchengladbach! Das Unternehmen selbst fertigt alle gängigen Komponenten für strukturierte Verkabelung. Der Glasfaseranteil am Gesamtgeschäft beträgt mittlerweile über fünfzig Prozent. Bei der speziellen biegeunempfindlichen Faser setzt TKM auf das Produkt ClearCurve® von Corning. Diese Faser hat einen besonders kleinen Biegeradius und kann als SM (Singlemode) und MM (Multimode) bezogen werden.

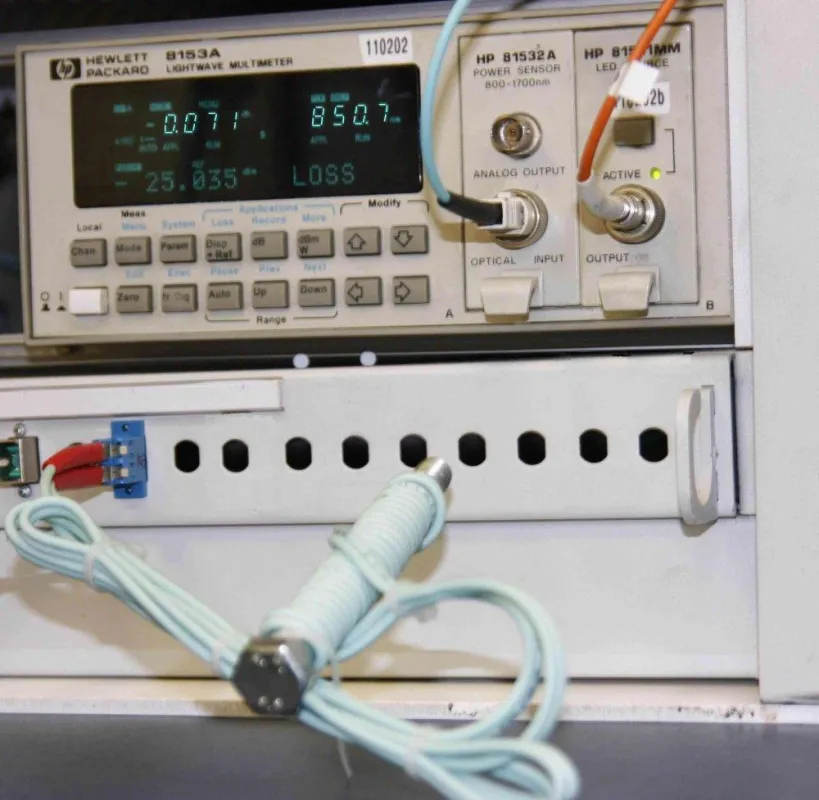

Vor allem bei hohem Platzbedarf und hoher Packungsdichte kommt es oftmals (un)beabsichtigt zu einer erheblichen Unterschreitung der zulässigen Biegeradien, was eine deutliche Erhöhung der Dämpfung zur Folge hat. Dies kann bis zum Ausfall der Strecke führen. Die von TKM konfektionierten LWL-Patchkabel lassen weitaus geringere Biegeradien zu und sorgen damit für eine erhöhte Sicherheit im Netzwerk. Die Stecker werden dem TKM Standard entsprechend nach sehr hohen Qualitätskriterien konfektioniert. Es kommen ausschließlich Glasfaserstecker namhafter Hersteller zum Einsatz. Die Politur der Steckerendfläche wird grundsätzlich maschinell durchgeführt. Jeder Stecker wird bezüglich der Einfügedämpfung getestet und anschließend vor der Auslieferung nochmals mit einer 400 fachen Vergrößerung bezüglich der Oberflächenqualität überprüft. Die Kabel mit biegeunempfindlichen Fasern werden mit allen handelsüblichen LWL-Steckern (z.B. ST, LC, SC, E2000 APC,....) im Werk Mönchengladbach konfektioniert. Weiterhin sind sie mit beliebigen Steckerkombinationen und in jeder Länge lieferbar. Die Kabel sind rauch arm nach IEC 61034 und halogenfrei sowie flammwidrig nach IEC 60332-3.
So können zum Beispiel LWL-Patchkabel mit biegeunempfindlicher Faser bezogen werden, die eine Steckerkombination von LC-LC duplex 2E9/125 aufweisen und eine Faser OS2 besitzen (Corning SMF-28e® XB-Faser 1))
Dabei ist die Kabelmantelfarbe beige. Eine andere Variation kann z.B. folgendermaßen aussehen: LC-LC duplex 2G50/125 OM3 Faser OM3 Corning ClearCurve® Faser 1) Kabelmantelfarbe: türkis
Auch diese speziellen LWL Kabel können sehr flexibel und kundenindividuell in kurzer konfektioniert werden. Patchcords von einem Meter bis zur fertig konfektionierten Kabel auf der Trommel gehören zum Standardsortiment. Spezielle, darüber hinaus gehende Lösungen bedürfen natürlich der Absprache, sind aber auch für TKM keine Seltenheit. Mit dieser Philosophie konfektioniert das Mönchengladbacher Unternehmen seit Ende der achtziger Jahre.
Technische Angaben zu der von TKM konfektionierter biegeunempfindlicher Faser sehen im Detail so aus:
Singlemodefaser (Corning SMF-28e® XB-Faser1) )
Entspricht ITU-T G652.A, G652.B, G652.C, G652.D (low water peak)
Typ. Dämpfung: 1310nm: 0,36dB/km, 1383nm: 0,36dB/km, 1550nm: 0,22dB/km
Funktionsradius: 0,05 dB bei 15 Windungen mit Radius 15mm
0,50 dB bei 1 Windung mit 10 mm
Multimodefaser (Corning ClearCurve® Faser 1) )
Entspricht ITU-T G651
Typ. Dämpfung: 850nm: 2,7dB/km , 1300nm:0,8dB/km
Funktionsradius: 0,05 dB bei 850nm bei 100 Windungen mit Radius 37,5mm
0,10 dB bei 850nm bei 2 Windungen mit 15 mm
0,20 dB bei 850nm bei 2 Windungen mit 7,5 mm
Faser Klasse: OM3 : Laserbandbreite 2000 MHz x km; garantierte 10 GbE Übertragungslänge: 300m
1) SMF-28e® und ClearCurve® sind eingetragene Warenzeichen der Firma Corning
