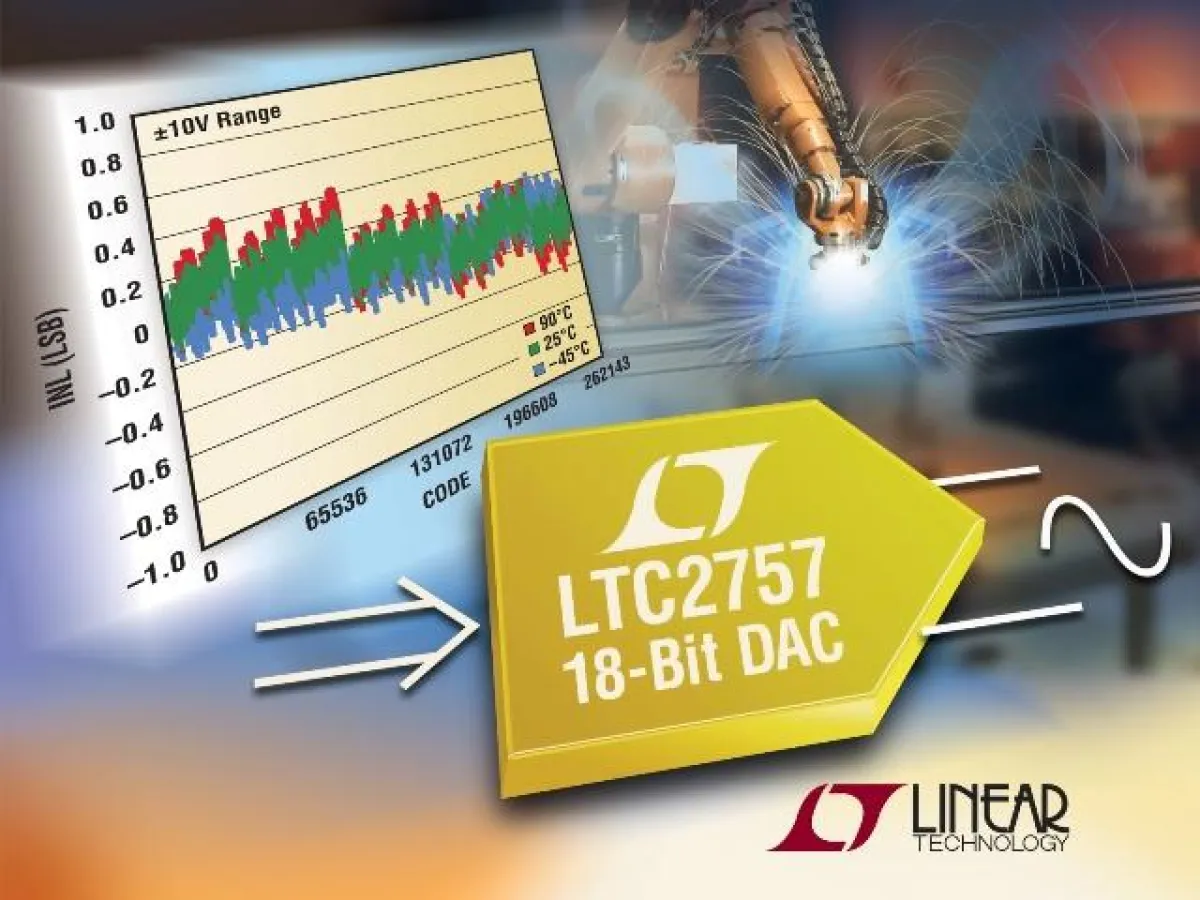

(openPR) Milpitas, California (USA) – 19. Januar 2010. Der neue LTC2757 von Linear Technology Corporation ist der erste 18-bit-D/A-Wandler (DAC) am Markt, der mit DC-Spezifikationen
von ±1LSB INL (max.) und ±1LSB DNL (max.) aufwarten kann. Der LTC2757 bietet 18 bit Genauigkeit über einen Ausgangsspannungsbereich von ±10V, eine Vollbereich-Einschwingzeit von 2,1µs und einen Glitch-Impuls von nur 1,4nV•s. Die kurze Einschwingzeit und der geringe Glitch reduzieren die harmonischen Verzerrungen und ermöglichen die Ausgabe von Signalen mit höheren Frequenzen und geringerem Rauschen. Diese einzigartige Kombination aus hervorragender DC- und AC-Genauigkeit ermöglicht es, die Genauigkeit von Messgeräten, automatischen Testsystemen, Datenerfassungssystemen und medizinischen Geräten weiter zu verbessern.
Per Software oder durch Beschalten von Anschlüssen kann zwischen sechs verschiedenen Ausgangsspannungsbereichen (0V bis 5V, 0V bis 10V, ±10V, ±5V, ±2,5V und –2,5V bis +7,5V) gewählt werden. Dadurch sind zusätzliche Präzisionsverstärkerstufen überflüssig, das vereinfacht die Lagerhaltung.
Der Stromausgang erlaubt dem Anwender, den externen Verstärker frei zu wählen und das System auf maximale Geschwindigkeit, höchste Genauigkeit, geringstes Rauschen, höchste Ausgangsleistung oder sonstige Parameter zu optimieren. Andere 18-bit-DACs mit internen Verstärkern haben einen maximalen Ausgangsspannungshub von 0V bis 5V und begrenzen die Ausgangsspannung auf Werte nahe den Betriebsspannungen.
Der LTC2757 hat eine bidirektionale I/O-Parallelschnittstelle, über die sämtliche
internen Register sowie der gewählte Ausgangsspannungsbereich abgefragt werden können. Über Anschlüsse für spannungsgesteuerten Offset- und Verstärkungsabgleich kann der Anwender den Systemoffset sowie Verstärkungs- oder Referenzspannungsfehler kompensieren.
Der D/A-Wandler LTC2757 ist ab sofort lieferbar und besitzt ein 7mm x 7mm großes, 48-poliges LQFP-Gehäuse. Weitere Informationen finden Sie unter www.linear.com.
Die wichtigsten Leistungsmerkmale: LTC2757
• 18 bit ±1LSB INL, ±1LSB DNL über den gesamten Temperaturbereich
• Garantierte Linearität für sechs programmierbare Ausgangsspannungsbereiche:
o Unipolar 0V bis +5V, 0V bis +10V
o Bipolar ±5V, ±10V, ±2,5V, –2,5 bis +7,5V
• Garantiert monoton über den gesamten Temperaturbereich
• Geringer Betriebsstrom: max. 1uA
• Geringer Glitch: 1,4nV•s
• 18-bit-Einschwingzeit: 2,1µs
• Unipolare Betriebsspannung 2,7V – 5,5V
• Spannungsgesteuerter Offset- und Verstärkungsabgleich
• Parallelschnittstelle mit Abfragemöglichkeit für sämtliche Register
• Clear und Power-On Reset auf 0V, unabhängig vom Ausgangsspannungsbereich
• 48-poliges, 7mm x 7mm großes LQFP-Gehäuse
