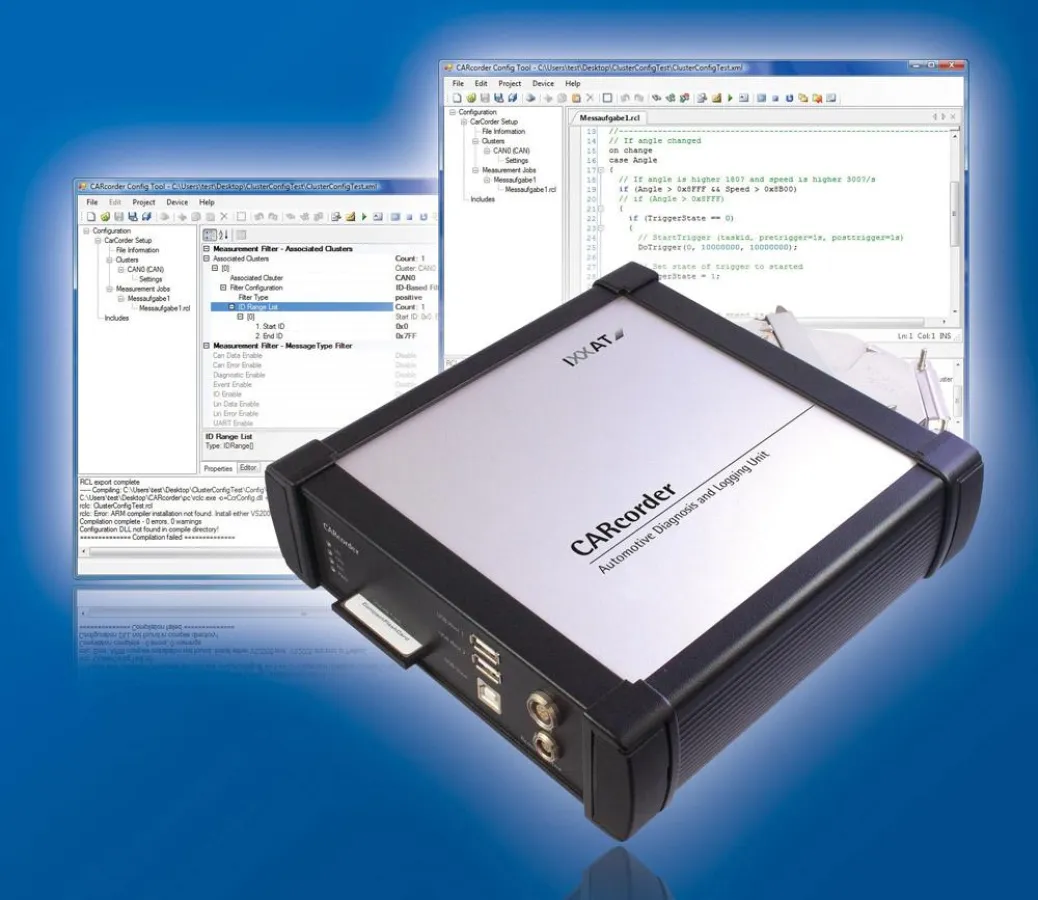

CARcorder – Datenlogger für FlexRay und CAN

(openPR) Auf der Embedded World Messe präsentiert IXXAT eine erste Version seines neuen Datenloggers für automotive Kommunikationsbusse.

Der CARcorder ist in einer Basic- und einer Plus-Variante verfügbar. In der Basic-Variante verfügt das Gerät bereits über sechs CAN-Schnittstellen (ISO 11898-2 / 11898-3), zwei LIN- und zwei RS232-Schnittstellen, eine USB Host/Device-Schnittstelle sowie eine über Software umschaltbare K/L-Line bzw. SAE J1850 Schnittstelle. Darüber hinaus stehen je 8 digitale und analoge Ein-/Ausgänge zur Verfügung.
Die Plus-Variante bietet zusätzlich eine FlexRay-Schnittstelle mit zwei Kanälen.

Mit seinen zwei Prozessoren ermöglicht das lüfterlose Gerät ein verlustfreies, synchrones Aufzeichnen des Datenverkehrs aller angeschlossenen Busse in Echtzeit und mit einer Zeitstempel-Genauigkeit von 1 µs.

Das Gerät wird in einem robusten Alu-Gehäuse geliefert, verfügt über eine integrierte USV für bis zu 10 Sekunden Spannungsunterbrechung und benötigt im Deep-Sleep-Mode weniger als 10 mW Leistung. Das Aufwecken erfolgt mit der ersten gültigen Botschaft, die auch aufgezeichnet wird. Die Spannungsversorgung des Gerätes kann im Bereich zwischen 6,5 und 40 V DC erfolgen.
Mit der PC-basierten Bediensoftware wird das Gerät
über Ethernet, eine direkte USB-Verbindung oder einen USB-Stick konfiguriert. Ferner können mit der Software Trigger-Bedingungen definiert und Diagnose-Jobs erstellt werden. Die Konfiguration der Busse erfolgt über den Import der zugehörigen Busbeschreibungsdateien (CANdB, FIBEX, A2L, ODX, open XML).

Neben dem CARcorder präsentiert IXXAT auf der Messe auch weitere Produkte für den Automotive-Bereich, wie z.B. die Automotive Entwicklungsplattform ATP, FlexRay/CAN-Interfaces, Analysetools und Gateways.

Weitere Informationen zum CARcorder finden Sie unter www.ixxat.de.
