(openPR) Milpitas, California (USA) – 28. Oktober 2009. Linear Technology präsentiert die neue Produktfamilie LTC554x, bestehend aus vier Abwärtsmischern mit großem Dynamikbereich, die den Mobilfunkfrequenzbereich von 700MHz bis 4GHz abdecken. Die Mischer der Familie LTC554x bieten eine hervorragende IIP3- (Input Third-Order Intercept) Spezifikation von 26dBm, eine niedrige Rauschzahl von 9-10dB und eine hohe Mischverstärkung von 8dB; durch den weiten Dynamikbereich eignen sich diese Mischer bestens sowohl für Hauptempfänger als auch für digitale Vorverzerrungsempfänger. Die Mischerfamilie LTC554x zeichnet sich aus durch eine niedrige Rauschzahl in Anwesenheit starker Blockiersignale; das trägt zu einer deutlich verbesserten Empfängerempfindlichkeit und -robustheit bei. Im Gegensatz zu anderen Mischern dieser Klasse kommen die Produkte der Familie LTC554x trotz kompromissloser Performance mit einer einzigen 3,3V-Betriebsspannung aus; zudem haben sie eine um 34% geringere Leistungsaufnahme als das nächstbeste Wettbewerbsprodukt.
LTC5540: HF-Frequenzbereich: 600MHz –1,3GHz. Anwendungen: 700MHz LTE, 850MHz GSM / EDGE, CDMA
LTC5541: HF-Frequenzbereich: 1,3GHz –2,3GHz. Anwendungen: LTE, W-CDMA, TD-SCDMA, CDMA2k, 1800GSM/EDGE
LTC5542: HF-Frequenzbereich: 1,6GHz –2,7GHz. Anwendungen: W-CDMA, TD-SCDMA, CDMA2k, LTE, WiMAX
LTC5543: HF-Frequenzbereich: 2,3GHz –4,0GHz. Anwendungen: LTE, WiMAX
Die Mischer der Familie LTC554x erfüllen die Anforderungen von künftigen LTE- (Long-Term Evolution) Zellularfunk- und WiMAX-Basisstationen sowie von 3G-CDMA-, WCDMA-, TD-SCDMA-, UMTS- und GSM/EDGE-Plattformen. Von der robusten Performance dieser Mischer profitieren auch andere Wireless-Systeme wie z. B. Mikrowellenrichtfunksysteme, Zellularfunk-Repeater, BOS-Funksysteme und militärische Kommunikationssysteme.

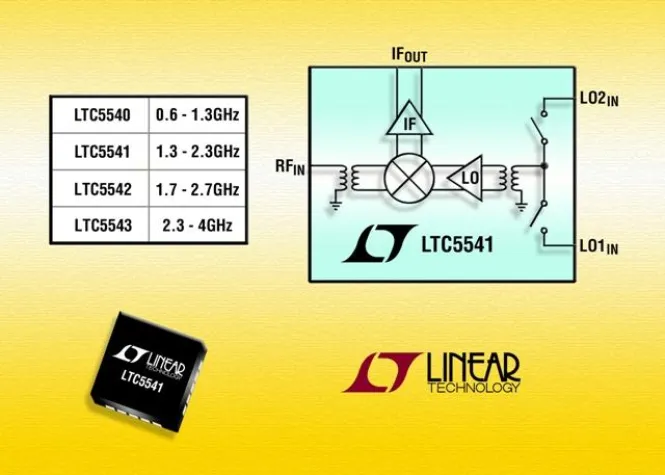

Die Mischer der Familie LTC554x enthalten einen ZF-Verstärker, eine LO-Pufferstufe, einen LO-Schalter sowie HF-Balun-Übertrager. Sie besitzen einen unsymmetrischen 50?-HF-Eingang sowie zwei unsymmetrische LO-Eingänge mit hoher Isolation für Frequenzsprunganwendungen. Die beiden LO-Eingänge sind stets mit 50? abgeschlossen, ganz gleich, ob der Mischer aktiv oder heruntergefahren ist; dadurch wird eine Desynchronisation der PLL (Phased-Lock Loop) verhindert. Der LO-Eingang begnügt sich mit einem Ansteuerpegel von 0dBm.
Die genannten Leistungsmerkmale ermöglichen eine kompakte Lösung mit einer minimalen Anzahl von externen Bauelementen.
Alle Mischer der Familie LTC554x haben das gleiche Anschlusslayout. Dadurch ist es möglich, für unterschiedliche Plattformen mit unterschiedlichen Arbeitsfrequenzen das gleiche Leiterplattenlayout zu verwenden. Das spart Kosten und beschleunigt die Markteinführung neuer Produkte. Abmessungen und Anschlusslayout entsprechen außerdem dem Industriestandard für solche Bauteile, das erleichtert die Migration von anderen Mischern zu den neuen Typen mit höherer Leistungsfähigkeit und geringerem Stromverbrauch.
Die Mischer der Familie LTC554x begnügen sich mit einer einzigen 3,3V-Betriebsspannung und ziehen einen Ruhestrom von 200mA. Die Chips bieten eine Power-down-Funktion mit einer Ein-/Ausschaltzeit von 2µs bzw. 3µs. Im heruntergefahrenen Zustand haben die ICs eine Stromaufnahme von maximal 500µA. Alle Versionen haben ein 20-poliges, 5mm x 5mm großes QFN-SMD-Gehäuse. Die Produktion beginnt im November 2009 mit dem LTC5541, danach folgen die Versionen LTC5543, LTC5540 und LTC5542. Muster aller Versionen sind ab sofort verfügbar. Ab Februar 2010 sind alle Versionen in Produktionsstückzahlen erhältlich. Weitere Informationen finden Sie unter www.linear.com.
Die wichtigsten Leistungsmerkmale: LTC554x
LTC5540:
Arbeitsfrequenzbereich: 600MHz –1,3GHz
Eingangs-IP3: 25,8dBm
Mischverstärkung: 8dB
Rauschzahl (NF): 10,1dB
NF@5dBm Blockiersignalpegel: 17,7dB
Leistungsaufnahme: 0,66W
LTC5541:
Arbeitsfrequenzbereich: 1,3GHz –2,3GHz
Eingangs-IP3: 26,4dBm
Mischverstärkung: 8,1dB
Rauschzahl (NF): 9,5dB
NF@5dBm Blockiersignalpegel: 16dB
Leistungsaufnahme: 0,63W
LTC5542:
Arbeitsfrequenzbereich: 1,7GHz –2,7GHz
Eingangs-IP3: 26,8dBm
Mischverstärkung: 8dB
Rauschzahl (NF): 9,9dB
NF@5dBm Blockiersignalpegel: 17,3dB
Leistungsaufnahme: 0,66W
LTC5543:
Arbeitsfrequenzbereich: 2,3GHz –4,0GHz
Eingangs-IP3: 24,5dBm
Mischverstärkung: 8,4dB
Rauschzahl (NF): 10,2dB
NF@5dBm Blockiersignalpegel: 17,5dB
Leistungsaufnahme: 0,66W
