(openPR) Milpitas, California (USA) – 28. März 2012 – Linear Technology präsentiert den LTC5544, einen Abwärtsmischer mit weitem Dynamikbereich für den Frequenzbereich von 4GHz bis 6GHz, Der Mischer LTC5544 bietet hohe Linearität (25,9dBm IIP3, Input Third-Order Intercept), hohe Mischverstärkung von 7,4dB dank eines internen ZF-Verstärkers und eine Rauschzahl von 11,3dB. Diese hervorragenden Spezifikationen ermöglichen einen weiten Dynamikbereich sowohl für Hauptempfänger als auch für Digital-Pre-Distortion-Empfänger. Darüber hinaus verkraftet der HF-Eingang des LTC5544 höhe Störsignalpegel, ohne dass sich die Rauschzahl signifikant verschlechtert. Dadurch bleibt die Empfängerempfindlichkeit auch in Anwesenheit von Störsignalen erhalten, das kommt der Robustheit zugute. Der LTC5544 begnügt sich trotz kompromissloser Performance mit einer unipolaren Betriebsspannung von 3,3V; das verringert die Leistungsaufnahme auf ein Minimum.
Durch die hohe Frequenzbereich-Obergrenze von 6GHz eignet sich der LTC5544 ideal für Funksysteme wie Breitband-Mikrowellenrichtfunk, WiMAX-Funkgeräte für das lizenzfreie 5GHz-Band, Satellitenempfänger, Radarsysteme, Avionik-Systeme, BOS-Funksysteme und HF-Testsysteme.

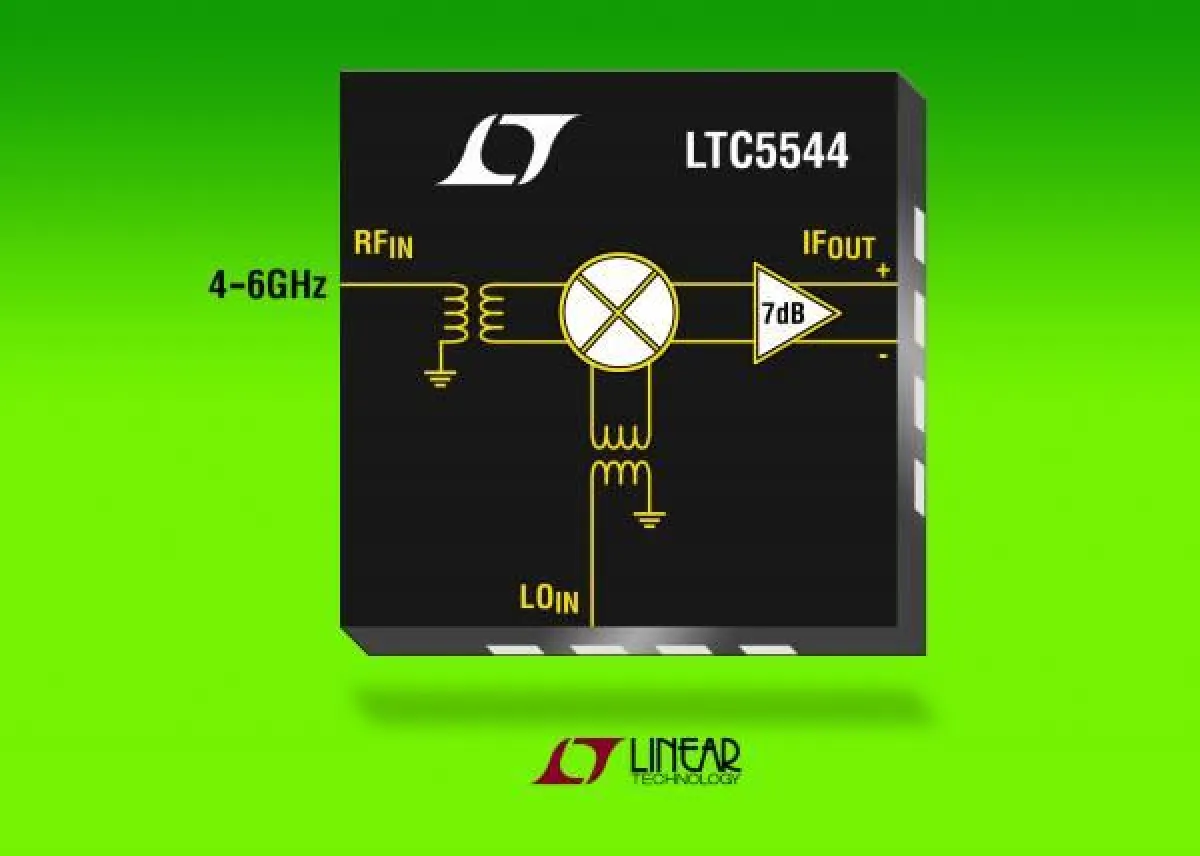

Der LTC5544 enthält einen integrierten ZF-Verstärker mit hoher Verstärkung, der Zwischenfrequenzen bis 1GHz erlaubt. Ebenfalls integriert sind ein LO-Puffer sowie zwei HF-Balun-Übertrager, die es ermöglichen, die HF- und LO-Eingänge unsymmetrisch anzusteuern; die Systemimpedanz beträgt 50?. Der LO-Eingang begnügt sich mit einem Ansteuerpegel von +2dBm. Die genannten Eigenschaften vereinfachen das Design und verringern die Anzahl der externen Bauteile, das spart Platz.
Der LTC5544 benötigt eine unipolare Betriebsspannung von 3,3V und zieht 194mA Betriebsstrom. Der Chip verfügt über eine Power-down-Funktion mit einer Einschalt-/
Ausschaltzeit von 0,6µs und unterstützt Burst Mode®-Betrieb oder TDD- (Time Division Duplexed, Zeitduplex) Systeme. Im heruntergefahrenen Zustand verbraucht das IC maximal 500µA. Der LTC5544 besitzt ein 16-poliges, 4mm x 4mm großes QFN-Gehäuse und ist ab Lager lieferbar. Die Preise beginnen bei $8,50 bei Abnahme von 1.000 Stück. Weitere Informationen finden Sie unter www.linear.com/product/LTC5544
Die wichtigsten Leistungsmerkmale: LTC5544
Parameter LTC5544
Arbeitsfrequenz 4 – 6 GHz
Eingangs-IP3 25,9 dBm
Mischverstärkung 7,4 dB
Rauschzahl (NF) 11,3 dB
NF@5dBm Blockiersignalpegel 16,9dB
Leistungsaufnahme 640 mW
