DC/DC-Abwärtsregler mit 2,8MHz Schaltfrequenz in einem nur 3mm x3mm großen DFN-Gehäuse

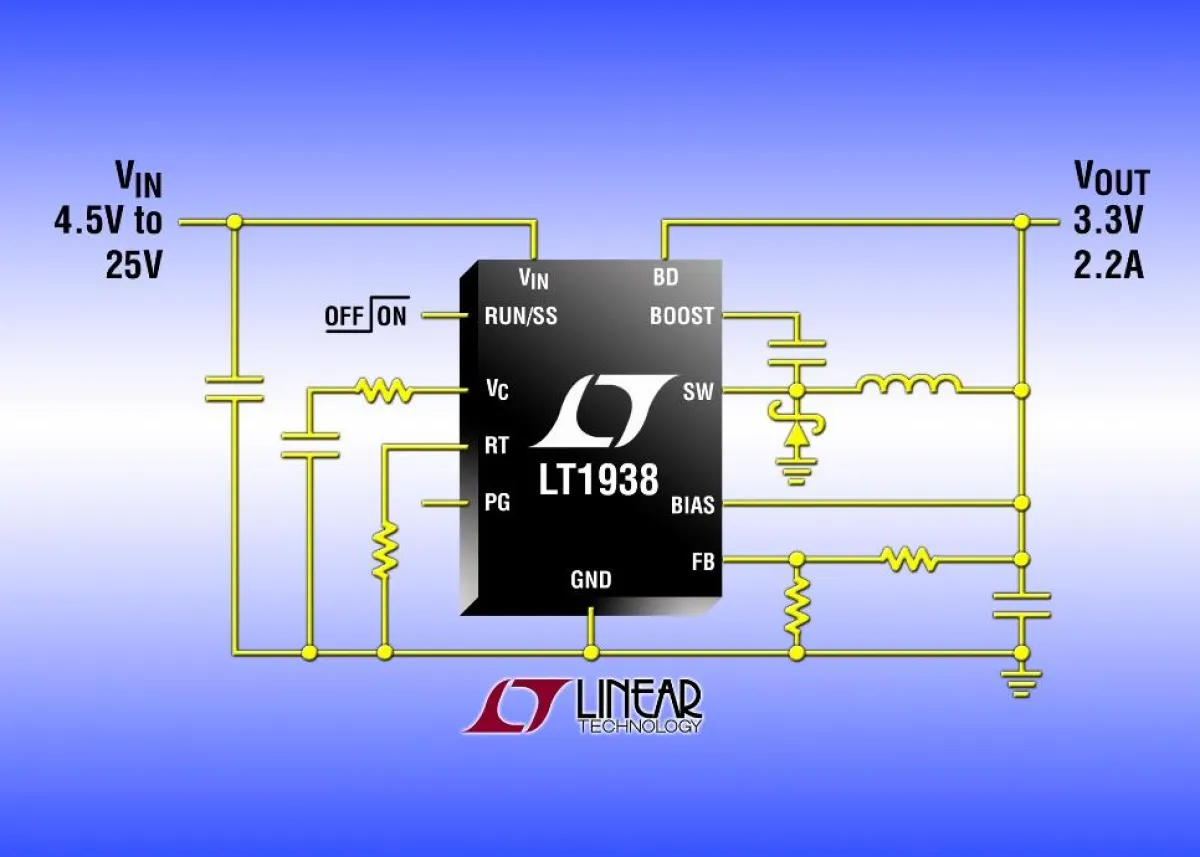

(openPR) Milpitas, California (USA), 17. Oktober 2007 - Linear Technology Corporation präsentiert den LT1938, einen 2,2A/25V-Abwärts-Schaltregler im 3mm x 3mm großen DFN-Gehäuse. Durch seinen weiten Eingangsspannungsbereich von 3,6V bis 25V eignet sich der LT1938 bestens für den Betrieb an 12V-Versorgungsspannungen oder ungeregelten Netzadaptern.

Sein interner 3,1A-Schalter kann bei Spannungen bis hinab zu 1,265V bis zu 2,2A Dauerausgangsstrom liefern. Die Schaltfrequenz ist im Bereich 300kHz bis 2,8MHz programmierbar. Dadurch hat der Entwickler die Möglichkeit, den Wirkungsgrad zu optimieren und die Störstrahlung in ein unkritisches Frequenzband zu verlagern. Durch die Kombination aus dem nur 3mm x 3mm großen DFN-10-Gehäuse und der hohen Schaltfrequenz, die die Verwendung sehr kleiner externer Kondensatoren und Induktivitäten erlaubt, ist der Chip eine äußerst kompakte und thermisch effiziente Lösung.

Der LT1938 vereint auf einem einzigen Chip einen wirkungsgradstarken 3,1A/0,18Ohm-Schalter, die notwendige Boost-Diode, einen Oszillator sowie die komplette Steuerungselektronik und Logik. Spezielle Design-Techniken ermöglichen einen hohen Wirkungsgrad über einen weiten Eingangsspannungsbereich, und die Current-Mode-Topologie sorgt für kurze Einschwingzeiten und hervorragende Regelschleifenstabilität. Der LT1938 bietet außerdem einen "Power Good"-Signalausgang und eine Soft-Start-Funktion.

Die wichtigsten Leistungsmerkmale: LT1938
Weiter Eingangsspannungsbereich: 3,6V bis 25V
Maximaler Ausgangsstrom 2,2A
Einstellbare Schaltfrequenz: 300kHz bis 2,8MHz
Sehr geringer Shutdown-Strom: IQ
