(openPR) Milpitas, California (USA), 4. Oktober 2007 - Linear Technology Corporation präsentiert den LT3580, einen Current-Mode-DC/DC-Aufwärtsregler mit fester Schaltfrequenz und integriertem 2A/42V-Schalter. Der Chip bietet einen Eingangsspannungsbereich von 2,5V bis 32V und eignet sich dadurch für eine Vielzahl von Spannungsquellen, von Einzelzellen-Li-Ion-Akkus bis zu Automobil-Bordnetzen. Der LT3580 kann wahlweise als Boost-, SEPIC- oder invertierender Wandler konfiguriert werden.
Die Schaltfrequenz kann über einen einzigen Widerstand programmiert oder mit einem externen Taktsignal zwischen 200kHz und 2,5MHz synchronisiert werden; die Gesamtlösung kommt dadurch mit einer minimalen Anzahl externer Bauelemente aus, und Entwickler können die Schaltfrequenz in ein Frequenzband legen, das in Bezug auf Störsignale unkritisch ist. Die Kombination aus einem nur 3mm x 3mm großen DFN- (oder MSOP-8E-) Gehäuse und winzigen externen Bauelementen ergibt einen sehr kompakten Footprint und spart Kosten ein.
Der Schalter im LT3580 hat eine VCESAT von nur 0,3V bei 1,5A; daraus resultiert ein Wirkungsgrad von bis zu 89%. Zur Optimierung der Systemleistung kann der UVLO- (Under-voltage lockout) Schwellenwert programmiert werden. Die Ausgangsspannung wird über einen einzigen Gegenkopplungswiderstand programmiert; dadurch verringert sich die Anzahl externer Bauelemente auf ein Minimum. Der Chip bietet außerdem eine interne Soft-Start-Funktion, ist gegen Übertemperatur geschützt und kann mit einem externen Taktsignal synchronisiert werden.
Der LT3580EDD besitzt ein 3mm x 3mm großes DFN-8-Gehäuse. Der LT3580MS8E ist auch in einem thermisch optimierten MSOP-8-Gehäuse erhältlich. Auch Versionen für den industriellen Temperaturbereich (–40°C bis +125°C), LT3580IDD und LT3580IMS8E, sind ab Lager lieferbar.

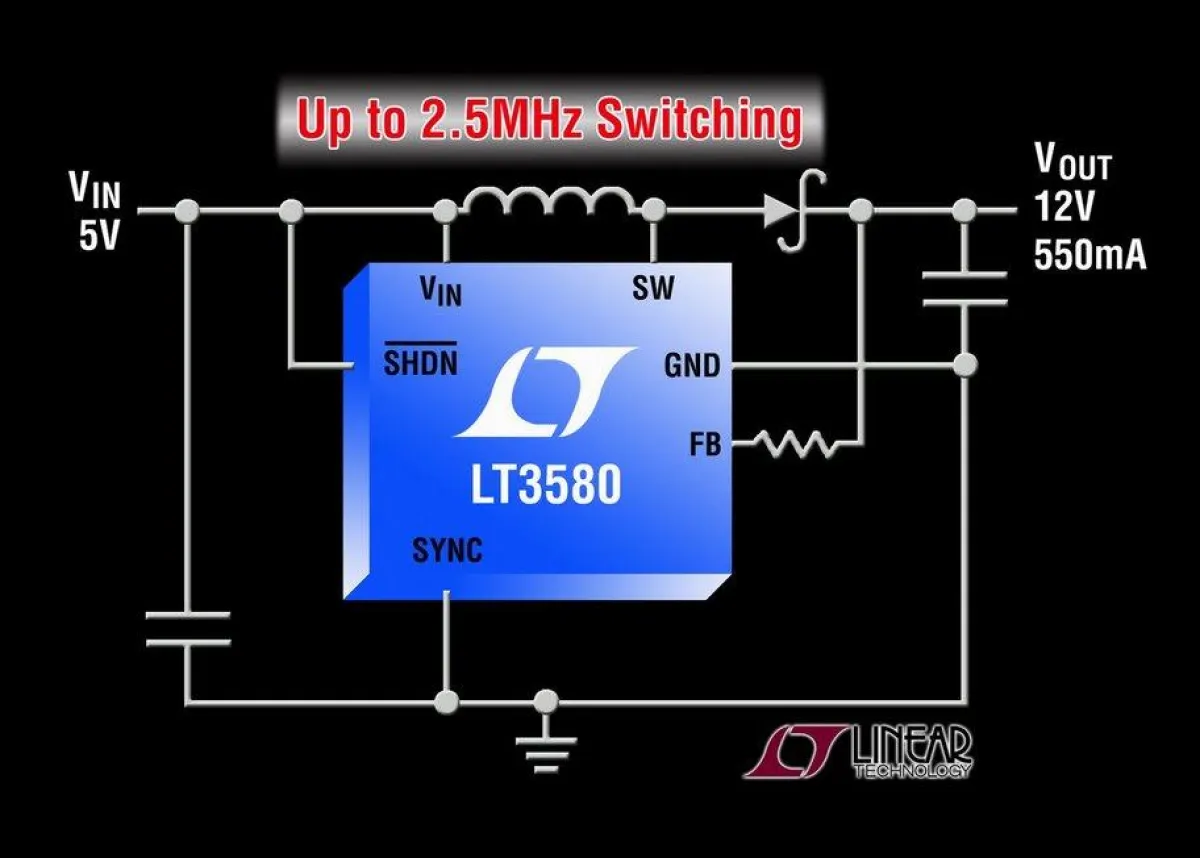

Bildunterschrift: 2A/42V-DC/DC-Wandler, als Aufwärtswandler, invertierender Wandler oder SEPIC-Wandler einsetzbar
Die wichtigsten Leistungsmerkmale: LT3580
Interner 2A-Leistungsschalter
Programmierbare Schaltfrequenz
Programmierung der Ausgangsspannung über einen einzigen Widerstand
Mit externen Taktsignal zwischen 200kHz und 2,5MHz synchronisierbar
SHDN-Anschluss mit hoher Verstärkung akzeptiert langsam veränderliche Eingangssignale
Weiter Eingangsspannungsbereich: 2,5V bis 32V
Interner Schalter mit niedriger VCESAT: 300mV bei 1,5A (typ.)
Interne Soft-Start-Funktion
Als Aufwärtswandler oder invertierender Wandler konfigurierbar
Programmierbarer UVLO- (Undervoltage Lockout) Schwellenwert
Winziges (3mm × 3mm) 8-poliges DFN-Gehäuse oder 8-poliges MSOP-Gehäuse
