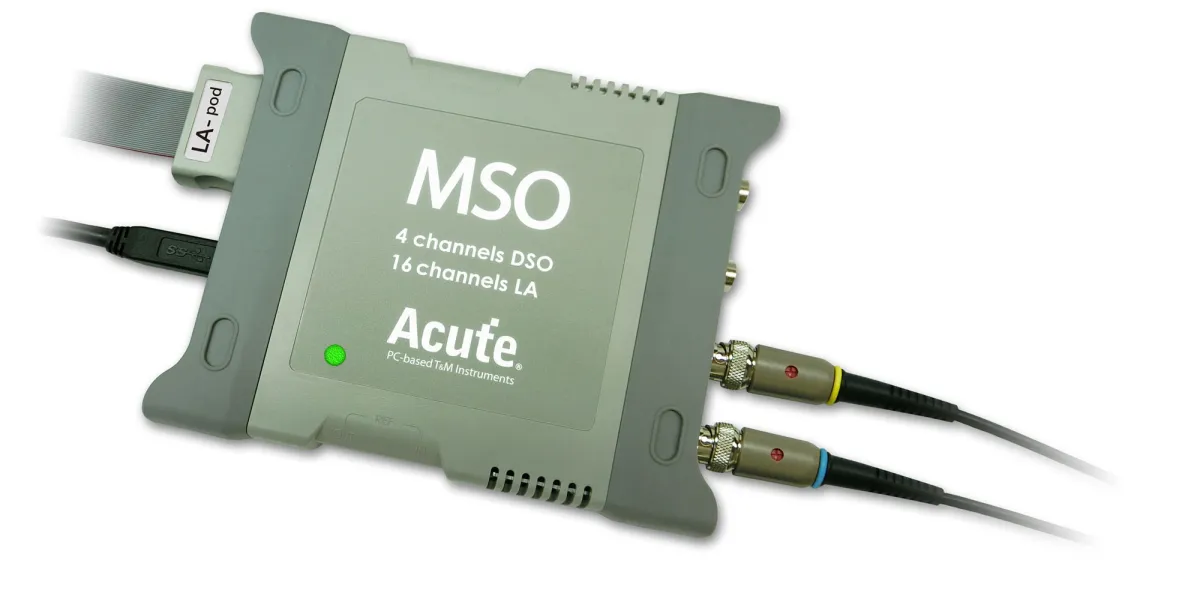

(openPR) Die MSO3000 Serie von ACUTE sind sogenannte 6-in-1 Instrumente. Es ist ein Messdatenerfassungssystem (DAQ), ein DVM, ein DSO, ein Frequenzzähler, ein Logikanalysator und ein Protokollanalysator in einem System integriert. Die MSO3000 Serie ist sehr kompakt aufgebaut und benötigt kein externes Netzteil, da sie direkt über den USB3.0-Port die notwendige Stromversorgung erhält, d.h. sie ist absolut mobil und eine smarte Lösung für Entwicklung, Service und Ausbildung. Es stehen pro Modul 4 analoge und 16 digitale Kanäle zur Verfügung, die bei beiden Modellen auf 16 analog und 64 digital kaskadiert werden können. Die digitalen Eingänge sind für 2 GHz Timing, 250MHz State Analysis (Max.) und die analogen Eingänge für 1GHz Wandlungsrate und 200 MHz Bandbreite (Max.) ausgelegt. Die analoge Auflösung beträgt max. 16 Bit. Je nach Auflösung stehen pro Modul analog 512MS/ch und digital 4Gb zur Verfügung, zusätzlich besteht die Möglichkeit einen Streaming-Modus über den PC-Arbeitsspeicher zu aktivieren. Mehr als 100 Bus-Dekodierungen, über 30 Bus-Trigger und über 20 Analyse-Protokolle stellen einen außergewöhnlich Lieferumfang dar.

Offene Protokollschnittstelle

Wenn in den mehr als 100 Protokollinterpretern das gewünschte Protokoll nicht enthalten ist, oder die Notwendigkeit besteht ein kundenspezifisches Protokoll zu integrieren, dann ist die offene Protokollschnittstelle des MSO2000 ein hilfreiches Feature. Zur Umsetzung einer eigenen Dekodierungsfunktion wird einfach eine Dynamic Link Library (DLL) geschrieben und in den Plugin-Ordner des Installationsverzeichnisses eingefügt. Der strukturelle Aufbau der DLL beschreibt das LA Open Decode Interface.

Weitere technische Details inklusive einem ausführlichen Datenblatt sind unter www.acutetechnology.de erhältlich.
