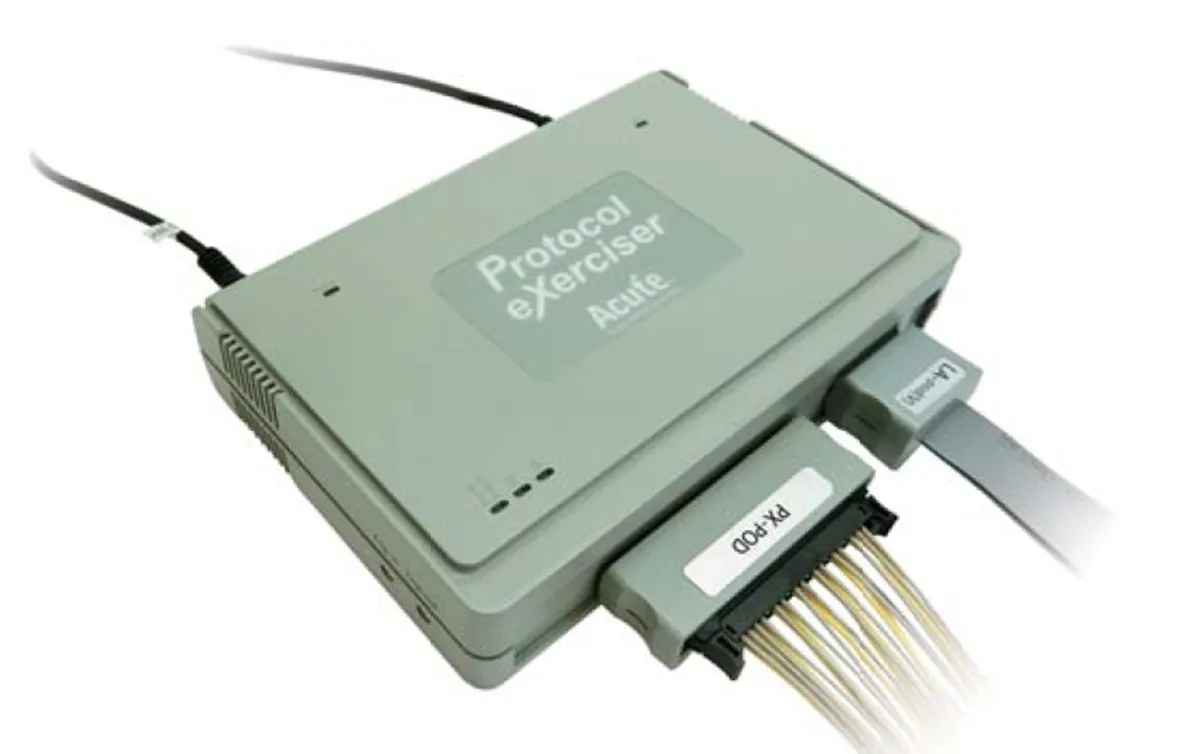

(openPR) Der neue Protokoll-Exerciser und Logikanalysator PX2816B von Acute Technology bietet eine umfassende Plattform für die Simulation und Prüfung von Protokoll-Controllern und -Targets. Er eignet sich sowohl für den Einsatz während der Produktentwicklung als auch für automatisierte Tests in der Massenproduktion und integriert fortschrittliche Funktionen zur Erzeugung und Analyse von Datenverkehr.
Datenübertragung
- Schnittstelle: USB Typ C
- Durchsatz: Bis zu 5 Gbit/s
Unterstützung für Solid-State-Laufwerke (SSD)
- Benutzer müssen eine kompatible M.2 2280 PCIe Gen3- bis Gen5-SSD erwerben und installieren.
- Die SSD wird nur im LA/PA-Logger-Modus verwendet, und ihr Dateisystem nutzt die Microsoft exFAT-Technologie zur Speicherung großer Datenmengen.
8-Kanal-Exerciser-POD-Optionen: MIPI I3C, I2C, UART, SPI
- Kann Protokollsignale auf bis zu 8 Kanälen simulieren und lässt sich entweder als Controller oder als Zielgerät konfigurieren.
- Die Topologie der internen Geräte kann bearbeitet werden, wobei jedes Gerät über separate Einstellungen verfügt.
- Die Bus-Ausgangsspannung und die Betriebsmodi (Pull-up/Pull-down usw.) können bearbeitet werden.
- Simulation im Controller-Modus
- - Bietet Schnelleinstellungen (Vorlagen) für die schnelle Skripterstellung und -bearbeitung.
- - Bietet einen Design-Assistenten zur Bearbeitung von Übertragungsprotokolldaten.
- Simulation im Target-Modus
- - Unterstützt verschiedene Target-Typen in unterschiedlichen Kommunikationsprotokollen.
- SDK-Modus
- - Unterstützt die Python-Automatisierungs-API und Beispiele.
- Funktionen zur Logikanalyse/Protokollanalyse
- - Maximale Abtastrate 2 GHz
- - Bei Verwendung mit dem Exerciser können Signalwellenformen und Analyseergebnisse gleichzeitig beobachtet werden
- - Kann unabhängig als Logikanalysator oder Protokollanalysator verwendet werden
- - Enthält Funktionen zur Dekodierung von Kommunikationsprotokollen und zum Protokollanalysieren
- - Unterstützt Echtzeit-Dekodierung im Live-Modus.
- - Während der Übertragung von Protokolldaten können Dekodierungs- und Paketstatistikberichte angezeigt werden.
16-Kanal-Logikanalysator / Protokollanalysator (optional)
- Unterstützt den Acute 16-Kanal-LA/PA-POD.
- Unterstützt verschiedene Protokoll-Trigger-/Decodierungsfunktionen.
Stromversorgung und Leistungsaufnahmemessung
- Bietet einen Satz Stromversorgungsausgänge (DC), konfigurierbar von 0,1 V bis 5 V DC.
- Bei Verwendung der Stromversorgung kann gleichzeitig die Leistungsaufnahme gemessen werden.
Allgemeiner Ein-/Ausgang (GPIO)
- Bietet zwei Sätze von GPIO-Ausgängen, konfigurierbar als Reset-Signal oder allgemeine I/O-Steuerung.
MIPI I3C-Spezifikationen
- Unterstützt die I3C v1.2-Spezifikation.
- Kann simulierte Geräte dynamisch konfigurieren (Typen: I3C-Primärcontroller / I3C-Sekundärcontroller / I3C-Ziel / I2C-Ziel)
- Kann Geräte-PID / BCR / DCR einstellen.
- Erstellung einer benutzerdefinierten Geräteadresszuweisungstabelle.
- Unterstützt die Generierung von Paketdaten in verschiedenen Modi.
- Unterstützte Modi
- - I3C-SDR-Modus
- - I2C-Legacy
- Unterstützt den I3C-Target-Modus zum Senden von IBI / Hot Join und anderen Interrupts.
- Kann die Taktrate und detaillierte Timing-Einstellungen dynamisch anpassen.
- Kann Befehlsformate senden, die Fehler enthalten (Parität, CRC usw.).
I²C-Spezifikationen
- Automatisches Scannen externer I²C-Geräte.
- Anpassung von Timing und Frequenz.
- Unterstützt verschiedene Registertypen des internen I²C-Knotens.
- Kann sowohl Controller als auch Targets simulieren.
UART-Spezifikationen
- Unterstützt verschiedene Baudraten und Formate für UART-Pakete.
- Kann Pakete im ASCII- oder HEX-Format senden.
