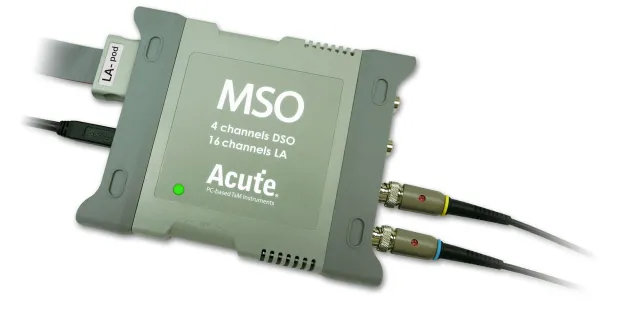

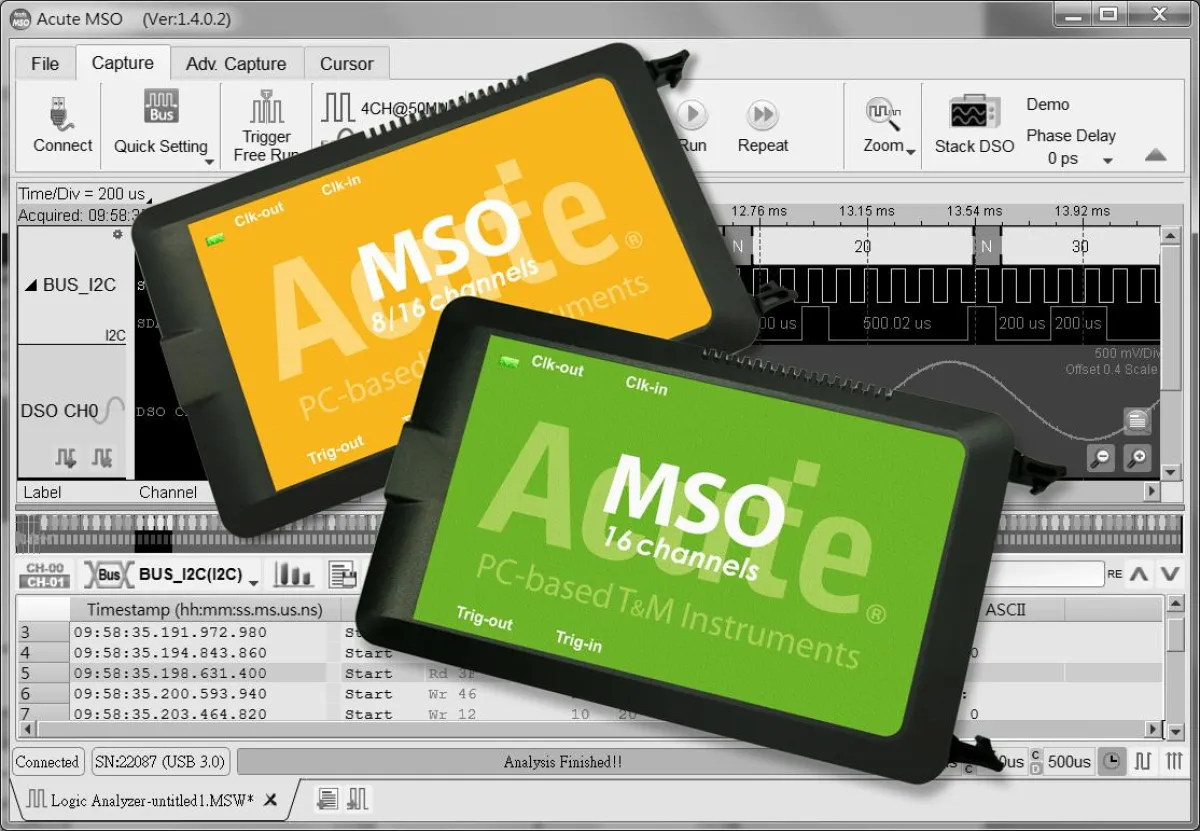

(openPR) Die MSO2000 Serie von ACUTE sind Mixed-Signal-Oszilloskope und sogenannte 3-in-1-Analysatoren. Es ist ein Logikanalysator, ein Protokollanalysator und ein Speicheroszilloskop in einem System integriert. Auch die MSO2000 Serie ist so kompakt, dass sie in eine Jackentasche passt und kein externes Netzteil benötigt, da sie direkt über den USB3.0-Port die notwendige Stromversorgung erhält, d.h. sie ist absolut mobil und eine smarte Lösung für Service und Home-Office. Je nach Modell ist das System mit 8 oder 16 Kanälen ausgestattet, die beim MSO2216B+ auf bis zu 128 Kanäle kaskadiert werden können. Die digitalen Eingänge sind für 2 GHz Timing, 200MHz State Analysis (Max.) und die analogen Eingänge für 200 MS/s (Max.) - Bandbreite 40 MHz bei 12 Bit Auflösung ausgelegt. Die einzelnen Kanäle können analoge und digitale Daten gleichzeitig darstellen. Der interne Speicher beträgt bis zu 8Gb, zusätzlich besteht die Möglichkeit einen Streaming-Modus über den PC-Arbeitsspeicher zu aktivieren.
Offene Protokollschnittstelle:
Wenn in den mehr als 90 Protokollinterpretern das gewünschte Protokoll nicht enthalten ist, oder die Notwendigkeit besteht ein kundenspezifisches Protokoll zu integrieren, dann ist die offene Protokollschnittstelle des MSO2000 ein hilfreiches Feature. Zur Umsetzung einer eigenen Dekodierungsfunktion wird einfach eine Dynamic Link Library (DLL) geschrieben und in den Plugin-Ordner des Installationsverzeichnisses eingefügt. Der strukturelle Aufbau der DLL beschreibt das LA Open Decode Interface.
Allgemeine Funktionen:
PC-based, USB3.0 interface
8 / 16 Channels (digitale und analoge Wellenformen desselben Kanals anzeigen)
Kanalzahl abhängig von den verschiedenen Modellen
Digitale Eingänge : 2 GHz Timing, 200MHz State Analysis (Max.)
Analoge Eingänge : 200 MS/s (Max.), Bandwidth 40 MHz
Analoge Eingänge - Auflösung: 12 Bit
2/4/8 Gb Memory (Max.) - Abhängig von den verschiedenen Modellen
PC RAM als Speicher für Streaming-Modus
Bus Decodierungen : BiSS-C, CAN 2.0B/CAN FD, DP_Aux¹, eSPI, I²C, I²S, I3C, MII, Serial Flash, SPI, SVID², UART (RS232), USB PD 3.0, USB1.1, ... (90+)
Spezielle Funktionen - abhängig von den verschiedenen Modellen:
Bus Trigger I : I2C
Bus Trigger II : CAN 2.0B/CAN FD, LIN2.2, SPI, UART (RS232)
Bus Trigger III : BiSS-C, DALI, DP_Aux¹, I3C, LPC, Modbus, PMBus, Profibus, SMBus, SVI2, USB1.1,...
Bus Trigger IV : eMMC 4.5, eSPI, MII, RGMII, RMII, SD 2.0 (SDIO 2.0), Serial Flash (SPI NAND), SVID³
Protocol Analyzer I : I2C
Protocol Analyzer II : CAN 2.0B/CAN FD, LIN2.2, SPI, UART (RS232)
Protocol Analyzer III : BiSS-C, DALI, DP_Aux¹, I3C, MIPI RFFE, Modbus, Profibus, SMBus, USB1.1,...
Protocol Analyzer IV : eSPI, MII, RGMII, RMII, SVID³
Kanal-Kaskadierung: ausschließlich MSO2216B+ - bis zu 128 Kanäle
