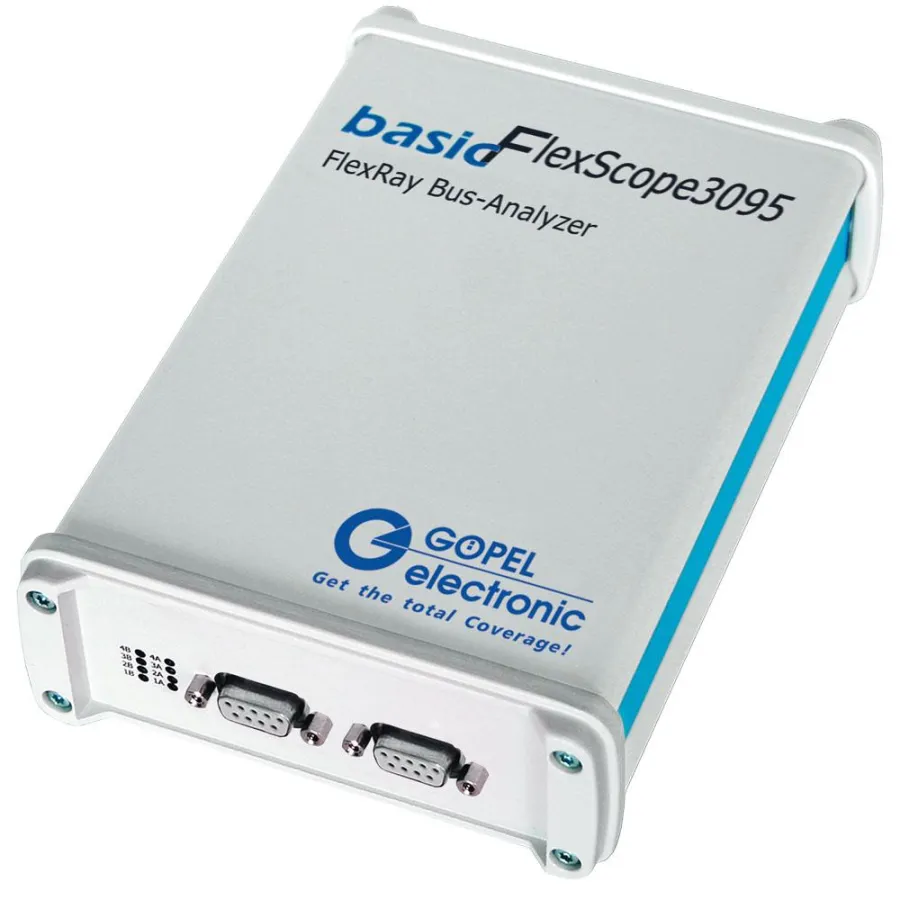

(openPR) FlexRay Busanalyse- und Validierungswerkzeug basicFlexScope 3095
Das basicFlexScope 3095 ist ein leistungsfähiges Busanalyse- und Validierungswerkzeug für FlexRay-Netzwerke und vereint vier Funktionen in einem Gerät. Neben einem Bus-Analysator stehen dem Anwender ein Bus-Simulator, ein Oszilloskop-Trigger sowie ein Fehler-Simulator zur Verfügung.
Alle Funktionen lassen sich zentral über die enthaltene Anwendersoftware FlexScope Control Center einfach und komfortabel bedienen. Die Bus-Daten werden wie bei einem Logik-Analysator abgetastet und der vollständige FlexRay-Frame wird inklusive aller Frame-Header, CRC-Check-summen und Daten-Bits aufgezeichnet und auf Fehler geprüft.
Der Anschluss des basicFlexScope 3095 an das PC-Hostsystem erfolgt über eine 10/100 MBit/s Ethernet-Schnittstelle. Der FlexRay-Bus wird mittels zwei neun-poliger D-SUB-Steckerverbinder kontaktiert. Das Triggersignal für das Oszilloskop wird an einem BNC-Steckverbinder bereitgestellt.
Bus-Analysator
Der integrierte Bus-Analysator tastet den FlexRay-Bus mit 10-facher Datenrate ab und ermöglicht so hochpräzise Zeitstempel mit einer Genauigkeit von < 20 µs. Da das basicFlexScope 3095 ohne FlexRay Kommunikations-Controller arbeitet, ist es auch möglich Fehlerfälle zu analysieren, bei denen der zu testende FlexRay-Controller in den Offline-Modus wechselt.
Bus-Simulator
Der Bus-Simulator kann vordefinierte Botschaften beliebigen Inhaltes senden, die vorher für jeden Slot bzw. Cycle separat in einer Matrix hinterlegt werden können. So ist es auch möglich, fehlerhafte Botschaften zu senden, und somit das Verhalten des gesamten FlexRay-Clusters zu untersuchen.
Oszilloskop Trigger
Das basicFlexScope 3095 verfügt über eine Trigger-Einheit, die es ermöglicht ein externes Gerät, z.B. ein Standard-Oszilloskop, auf eine oder auch mehrere komplexe Triggerbedingungen zu synchronisieren.
Fehler-Simulator
Zur Fehlersimulation bietet das basicFlexScope 3095 einen integrierten Fehler-Simulator, welcher beliebige FlexRay-Frames durch vordefinierte Fehler-Frames ersetzen kann. Hierbei sind Sendezeitpunkt und Botschaftsinhalt frei definierbar. So lassen sich verschiedene FlexRay-spezifische Fehlerfälle erzeugen
