Protokollanalysator mit MIPI D-PHY Analyse

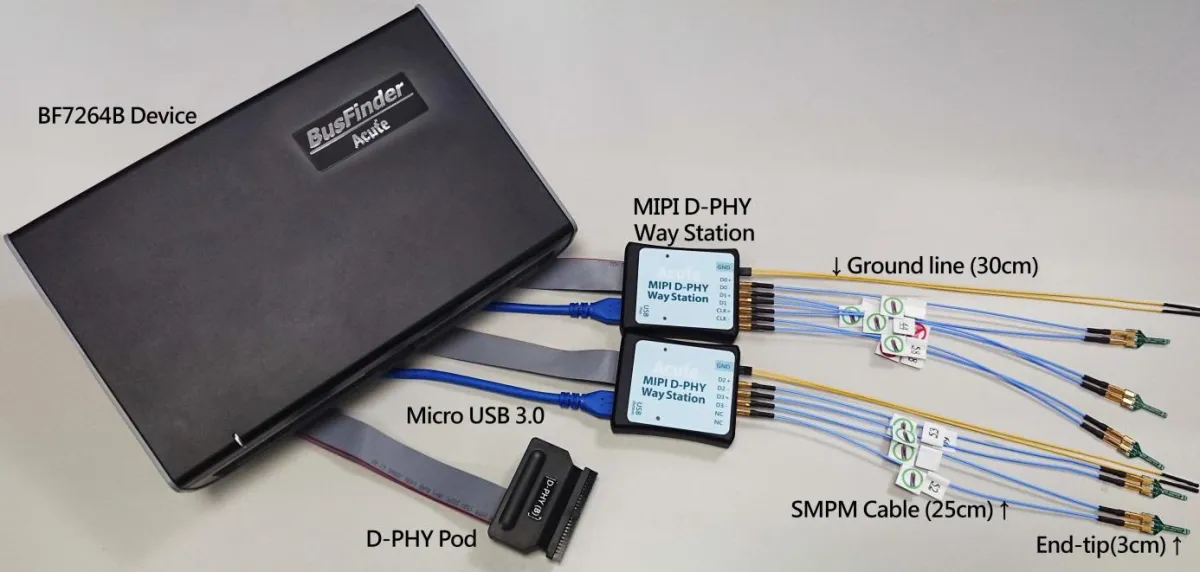

(openPR) Der neue BusFinder BF7264B von ACUTE Technology ist ein 2-in-1-Analysator (Protokoll und Logik) der mit einer MIPI D-PHY Analyseoption ausgestattet ist. Der BusFinder arbeitet entweder als Protokollanalysator mit Echtzeit-Darstellung oder als Logikanalysator oder in Kombination. Der BusFinder BF7264B hat ebenfalls einen sehr großen Speicher von 32Gb Gesamtspeicher und unterstützt die "Transitional Storage" Technologie; Dies ermöglicht es, große Protokolldaten zu erfassen. Aktivieren Sie den Datenfilter (H / W), um weitere Befehle im selben Speicher aufzuzeichnen und Daten (S / W) auszublenden, damit nur die interessanten Daten im Protokollberichtsfenster angezeigt werden. Für die verschiedenen Protokolle werden spezielle Adapter angeboten wie MIPI D-PHY, eMMC5.1, NAND Flash, SD3.0 / SDIO, SD4.0 (UHS- II), SPI NAND und SPI Flash. Der BusFinder BF7264B ist ein 64-Kanal-Logikanalysator, wenn keine Protokollfunktionen benötigt werden.

Die wichtigsten Merkmale der Analyseoption MIPI D-PHY sind: Unterstützung von D-PHY V1.2. CSI-2 1.3 oder DSI 1.3 Protokollpakete, die mit den DSI DCS 1.3 Befehlen angezeigt werden. Verwenden eines 32Gb RAM als Datenpuffer, um alle D-PHY-Daten auf die SSD HD zu streamen und um den gesamten Datenfluss vom Low Power-Modus in den High Speed-Modus aufzuzeichnen. "Datenfilter" zur Filterung unerwünschte Videodaten, um Speicherplatz zu sparen. Suchfunktion zur Findung bestimmter Daten. Anzeige und Zählung der ECC und CRC Daten. Darstellung der Videobilder mit 24-Bit-Pixel oder als DSC-Pakete. Die D-PHY-Befehlsstatistik enthält die Anzahl der Pakete, individuelle Befehle, unterschiedliche Datenlängen und Fehler inklusive der D-PHY Befehlsauslösung.

Die allgemeinen Eigenschaften sind: PC-basiert, 64 Kanäle, 2 x USB 3.0 Schnittstelle, 32Gb Gesamtspeicher. Als Protokollanalysator: eMMC5.1, NAND Flash, SD3.0, SD 4.0 (UHS-II). Als Logikanalysator: eMMC5.1, NAND-Flash, SD3.0, Seriell-Flash, SPI NAND, SPI. Jedes Protokoll besitzt seine eigenen Tastköpfe für eine einfachere Verbindung und eine höhere Aufnahmequalität. Ein ausführliche Datenblatt inklusive einer D-PHY Anwendungsbeschreibung sind unter www.acutetechnology.de erhältlich.
